Schnittgrößenimport |
 |
Neben der direkten Vorgabe können die für das vorliegende Programm erforderlichen Nachweisschnittgrößen
aus den Stabwerksprogrammen |
 |
|
 |
4H-FRAP, Räumliche Stabtragwerke, importiert werden. |
|
|
|
4H-EC3NV kann bis zu 1.000 Schnittgrößenkombinationen in einem Rechenlauf bearbeiten. |
Durch Markierung im Stabwerksprogramm können alle gleichartigen Nachweisschnitte / Anschlüsse / Fußpunkte
in einem Rutsch an 4H-EC3NV übergeben und nachgewiesen werden. |
|
 |
|
Eurocodes und Nationale Anhänge |
 |
Die EC-Standardparameter (Empfehlungen ohne
nationalen Bezug) wie auch die Parameter der zugehörigen
deutschen
Nationalen Anhänge (NA-DE) gehören grundsätzlich zum Lieferumfang der pcae-Software. |
Zum
Lieferumfang gehört zudem ein Werkzeug, mit dem sogenannte nationale Anwendungsdokumente
(NADs)
erstellt und verwaltet werden. Hiermit können benutzerseits weitere Nationale Anhänge anderer Nationen erstellt werden. |
Weiterführende Informationen zum Werkzeug |
 |
|
|
|
|
 |
|
alle pcae-EC 3-Stahlbauprogramme im Überblick |
 |
|
 |
Basisverbindungen ................ |
 |
|
 |
Biegesteifer Trägeranschluss |
 |
|
 |
Typisierter IH-Anschluss ........ |
 |
|
 |
Einzelstabnachweise ............. |
 |
|
 |
Stahlstützenfuß .................... |
 |
|
 |
Typ. IM-Anschluss ................. |
 |
|
 |
Grundkomponenten ............... |
 |
|
 |
Rahmenecken ....................... |
 |
|
 |
Typ. IS,IW,IG,IK-Anschluss |
 |
|
 |
Beulnachweise ...................... |
 |
|
 |
Gelenkiger Trägeranschluss |
 |
|
 |
Schweißnahtanschluss .......... |
 |
|
 |
Freier Stirnplattenstoß ........... |
 |
|
 |
Ermüdungsnachweis .............. |
 |
|
 |
Stoß m. therm. Trennschicht |
 |
|
 |
Laschenstoß ......................... |
 |
|
 |
Normalkraftverbindung ............ |
 |
|
 |
Lasteinleitung ....................... |
 |
|
|
 |
Querschnittsnachweis |
|
|
 |
Freies Knotenblech ................ |
 |
|
|
|
|
|
|
|

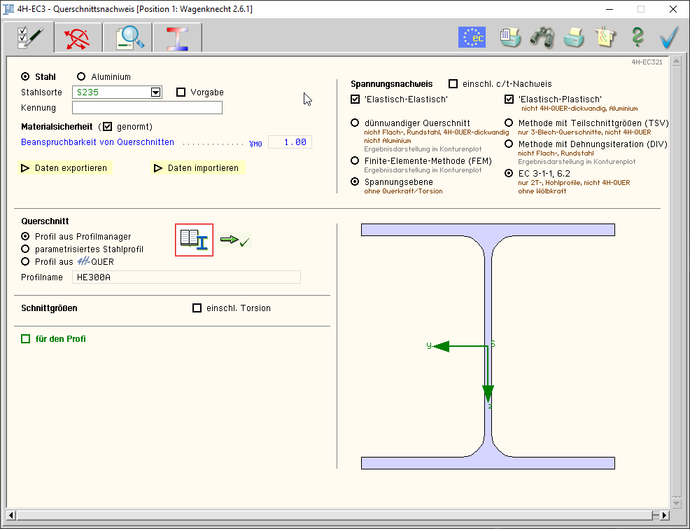

Das Programm 4H-EC3QN,
Querschnittsnachweise, führt die Spannungsnachweise
für beliebige Querschnitte unter zweiachsiger Belastung
einschl. Wölbkrafttorsion nach Eurocode 3 (Stahl) bzw. Eurocode 9 (Aluminium). |
|
|
 |
|
 |
|
Bild vergrößern |
 |
|
|
|
|
|
|
 |
|
Das Programm 4H-EC3QN,
Querschnittsnachweise, führt die Spannungsnachweise
für beliebige Querschnitte unter zweiachsiger Belastung
einschl. Wölbkrafttorsion nach Eurocode 3 (Stahl) bzw. Eurocode 9 (Aluminium). |
|
Leistungsmerkmale |
 |
 |
der Spannungsnachweis kann nach
EC 3-1-1 für Stahl oder nach EC 9-1-1 für
Aluminium geführt werden |
|
 |
die Materialparameter
können sowohl pcae-eigenen
Tabellen entnommen als auch parametrisiert
eingegeben werden. Es kann eine Bezeichnung vergeben werden. |
|
 |
die Materialsicherheit kann entweder
normenkonform vorbelegt oder vom Anwender eingegeben
werden |
|
 |
Datensatz-Import- / -Exportfunktionen |
|
 |
der Querschnitt kann sowohl pcae-eigenen
Profiltabellen entnommen als auch parametrisiert eingegeben werden |
|
 |
ist das pcae-Programm 4H-QUER vorhanden,
kann der Querschnitt als beliebiges dünnwandiges,
d.h. über seine Profilmittellinie, oder dickwandiges, d.h.
polygonal umrandet, Profil definiert
werden |
|
 |
der Spannungsnachweis kann elastisch
und/oder plastisch erfolgen. Es stehen drei elastische
und drei plastische Nachweisverfahren zur Verfügung. |
|
 |
ist das elastische Verfahren mit der FE-Methode
ausgewählt, kann die Netzdichte des FE-Berechnungsgitters
beeinflusst werden |
|
 |
ist das plastische Verfahren mit Dehnungsiteration
ausgewählt, kann die Grenzdehnung verändert werden |
|
 |
für dünnwandige Querschnitte kann optional der
c/t-Nachweis erfolgen |
|
 |
die Schnittgrößen können wahlweise auf die Querschnittsachsen
oder Hauptachsen bezogen werden. Querkraft und primäre
Torsion können wahlweise auf den Schubmittelpunkt
oder Schwerpunkt des Querschnitts bezogen sein. |
|
 |
Schnittgrößenimport
aus pcae-Stabwerksprogrammen
und über Text-Importschnittstelle |
|
 |
im Ausgabeprotokoll wird bei
Bedarf der Rechenweg in ausführlicher
Form dargestellt, so dass jeder Zahlenwert
nachvollzogen werden kann. Natürlich kann
das Statikdokument auch wesentlich reduziert
werden. |
|
 |
Export der Querschnittszeichnung
im DXF-Format zur Weiterbearbeitung in einem
CAD-System |
|
 |
englischsprachige Druckdokumentenausgabe |
|
|
|
|
|
|
|
|
|
 |
Eingabeoberfläche ................. |
 |
|
 |
Berechnungseinstellungen ..... |
 |
|
 |
Schnittgrößen ....................... |
 |
|
 |
Schnittgrößenimport .............. |
 |
|
 |
Ergebnisübersicht .................. |
 |
|
 |
Konturenplot .......................... |
 |
|
|
|
|
 |
Querschnittsnachweise .......... |
 |
|
 |
Theorie ................................. |
 |
|
 |
Elast. Spannungsnachweis .... |
 |
|
 |
Plast. Spannungsnachweis .... |
 |
|
 |
Nachweise Aluminium ............ |
 |
|
 |
Beschreibung Ergebnisse ....... |
 |
|
|
|
|
|
|
|
|
|
Die Druckliste stellt ein prüfbares
Statikdokument dar, das alle notwendigen Informationen
zum System, zur
Belastung und zu den Ergebnissen enthält. |
Die von pcae mitgelieferte Voreinstellung
zum Umfang der Druckliste stellt sicher, dass eine Prüfung
der Statik ohne weitere Nachfragen durchgeführt werden
kann. |
Bei einer Reduzierung des Umfangs (etwa
um Papier einzusparen) ist die Prüfbarkeit nicht unbedingt gewährleistet. |
Die Druckliste enthält auf Wunsch weitere
Elemente, die nützliche Informationen enthalten; sie können durch Aktivierung der entsprechenden Option
ausgegeben werden. |
Die Druckausgabe kann in s/w oder Farbe
erfolgen. Die folgenden pdf-Dokumente sind in Farbe gesetzt. |
|
Der vorliegende Druck erfolgt mit der Einstellung minimal ohne Kopf- und Fußzeilen. Mit dem Programm PROLOG
kann über die Standardmöglichkeiten hinaus benutzerseits ein individuelles Statikdokument bereits in den Druck eingebaut werden, das dann auch
individuelle Kopf- und Fußzeilenbereiche enthält. |
|
|
Die englischsprachige Druckdokumentenausgabe gehört zum Lieferumfang von 4H-EC3QN. |
|
|
|
 |
Freie Beispiele |
 |
 |
dickwandiges Alu-Profil mittels FEM ......................................... |
 |
.......... |
 |
|
|
 |
2 verbundene U 140, S355, dünnwandig, E-E und E-P ................ |
 |
.......... |
 |
|
|
 |
HE300B, S235, E-P n. EC 3-1-1,6.2 ........................................ |
 |
.......... |
 |
|
|
 |
RR 140, S355, FEM, E-E und E-P ........................................... |
 |
.......... |
 |
|
|
 |
Spezialprofil, S235, E-E- Spannungsebene ............................... |
 |
.......... |
 |
|
|
|
|
|
Beispiele aus der Literatur |
 |
 |
Wagenknecht 2.6.1 - HE300A, S235, E-E ................................. |
 |
.......... |
 |
|
|
 |
W. 2.6.2 - HE400A, E-E, räumliche Belastung ........................... |
 |
.......... |
 |
|
|
 |
W. 2.6.3 - IPE 300, S235, E-P n. EC 3-1-1,6.2 .......................... |
 |
.......... |
 |
|
|
 |
W. 2.6.4 - IPE 300, S235, E-P n. EC 3-1-1,6.2, Einfluss Querkraft |
 |
.......... |
 |
|
|
 |
W. 2.6.5 - HE400A, S235, E-Pn. EC 3-1-1,6.2, räuml. Bel. ......... |
 |
.......... |
 |
|
|
 |
W. 8.4.1 - Hohlprofil parametrisiert, S235, E-E ........................... |
 |
.......... |
 |
|
|
 |
W. 8.4.2 - HE260A, S235, E-E, Wölbkrafttorsion ....................... |
 |
.......... |
 |
|
|
 |
W. 8.4.3 - HE400A, S235, E-E, räuml. Bel. + Wölbkrafttorsion |
 |
.......... |
 |
|
|
 |
W. 8.4.4 - HE400A, S235, E-P (TSV), räuml. Bel. + Wölbkraftt. |
 |
.......... |
 |
|
|
|
 |
Kindmann / Krüger 5.6.2 - IPE200, S235, E-P, N-My-Interaktion |
 |
.......... |
 |
|
|
 |
K. / Kr. 5.6.3 - param. I-Profil, S235, E-P, N-Mz-Interaktion ......... |
 |
.......... |
 |
|
|
 |
K. / Kr. 5.6.4 - param. I-Profil, S235, E-P, N-My-Mz-Interaktion |
 |
.......... |
 |
|
|
 |
K. / Kr. 5.7.3 - IPE400, S235, E-P, N-My-Mz + Wölbkrafttorsion |
 |
.......... |
 |
|
|
 |
K. / Kr. 2.8.2 - IPE240, S235, E-E, versch. Schnittgrößenkomb. |
 |
.......... |
 |
|
|
 |
K. / Kr. 2.8.3 - HE600M, S235, E-E, div. Sgr.komb. + Wölbkr. |
 |
.......... |
 |
|
|
 |
K. / Kr. 2.8.4 - Hohlprofil RR300x200x8, S235, E-E, mit Torsion |
 |
.......... |
 |
|
|
 |
K. / Kr. 2.8.5 - parametrisiertes Hohlkastenprofil, S355, E-E ...... |
 |
.......... |
 |
|
|
 |
K. / Kr. 2.8.6 - Winkel L200x20, S235, E-E, E-P (TSV) ............. |
 |
.......... |
 |
|
|
 |
K. / Kr. 2.8.7 - H-Bahnträger, S235, 4H-QUER, E-E Wölbkrafttor. |
 |
.......... |
 |
|
|
 |
K. / Kr. 2.8.8 - geschl. Brückenprofil, S235, 4H-QUER, Torsion |
 |
.......... |
 |
|
|
 |
K. / Kr. 2.8.9 - UPE180, S235, E-E, E-P mit Wölbkrafttorsion |
 |
.......... |
 |
|
|
 |
K. / Kr. 2.9.2 - IPE330, S235, E-E, E-P plast. Grenztragfähigkeit |
 |
.......... |
 |
|
|
 |
K. / Kr. 2.9.3 - IPE400, S235, E-E versagt, E-P Nw. erfüllt ......... |
 |
.......... |
 |
|
|
 |
K. / Kr. 2.9.4 - HEA300, S235, E-P Schnittgrößeninteraktion ..... |
 |
.......... |
 |
|
|
 |
K. / Kr. 2.9.5 - param. I-Querschn., S235, ungew. Beansprchg.... |
 |
.......... |
 |
|
|
 |
K. / Kr. 2.9.6 - Rechteckhohlprofil, E-P Schnittgrößeninteraktion |
 |
.......... |
 |
|
|
 |
K. / Kr. 2.9.7 - Kreisrohr, S235, E-P Schnittgrößeninteraktion .... |
 |
.......... |
 |
|
|
|
 |
Kindmann / Frickel 10.5.5 - kreisf. Hohlprof., E-P inkl. Torsion |
 |
.......... |
 |
|
|
 |
K. / Fr. 10.6.5 - Rechteckhohlprofil, S355, E-P inkl. Torsion ....... |
 |
.......... |
 |
|
|
 |
K. / Fr. 10.9.4 - unsymm. Y-Querschnitt, E-E, E-P, räuml. Bel. |
 |
.......... |
 |
|
|
|
 |
Vayas / Ermopoulos / Ioannidis 3 - Kastenprofil, S355, E-E ..... |
 |
.......... |
 |
|
|
|
 |
Lauf / Radlbeck A.2 - Alu-Fensterprofil, räuml. Belastung .......... |
 |
.......... |
 |
|
|
|
|
|
|
|
 |
|
 |
|
 |
DIN EN 1990, Eurocode 0: Grundlagen der Tragwerksplanung;
Deutsche Fassung EN 1990:2002 + A1:2005 + A1:2005/AC:2010, Deutsches
Institut für Normung e.V., Ausgabe Dezember 2010 |
|
 |
DIN EN 1990/NA, Nationaler Anhang – National festgelegte Parameter
– Eurocode 0: Grundlagen der Tragwerksplanung; Deutsches Institut
für Normung e.V., Ausgabe Dezember 2010 |
|
 |
DIN EN 1993-1-1, Eurocode 3: Bemessung und Konstruktion von
Stahlbauten – Teil 1-1: Allgemeine Bemessungsregeln und Regeln
für den Hochbau; Deutsche Fassung EN 1993-1-1:2005 + AC:2009,
Deutsches Institut für Normung e.V., Ausgabe Dezember 2010 |
|
 |
DIN EN 1993-1-1/NA, Nationaler Anhang – National festgelegte
Parameter – Eurocode 3: Bemessung und Konstruktion von Stahlbauten
– Teil 1-1: Allgemeine Bemessungsregeln und Regeln für
den Hochbau;
Deutsches Institut für Normung e.V., Ausgabe Dezember 2010 |
|
 |
DIN EN 1993-1-5, Eurocode 3: Bemessung und Konstruktion von
Stahlbauten – Teil 1-5: Plattenförmige Bauteile; Deutsche
Fassung EN 1993-1-5:2006 + AC:2009,
Deutsches Institut für Normung e.V., Ausgabe Dezember 2010 |
|
 |
DIN EN 1993-1-5/NA, Nationaler Anhang – National festgelegte
Parameter – Eurocode 3: Bemessung und Konstruktion von Stahlbauten
– Teil 1-5: Plattenförmige Bauteile;
Deutsches Institut für Normung e.V., Ausgabe Dezember 2010 |
|
 |
DIN EN 1993-1-8, Eurocode 3: Bemessung und Konstruktion von
Stahlbauten – Teil 1-8: Bemessung von Anschlüssen; Deutsche
Fassung EN 1993-1-8:2005 + AC:2009,
Deutsches Institut für Normung e.V., Ausgabe Dezember 2010 |
|
 |
DIN EN 1993-1-8/NA, Nationaler Anhang – National festgelegte
Parameter – Eurocode 3: Bemessung und Konstruktion von Stahlbauten
– Teil 1-8: Bemessung von Anschlüssen;
Deutsches Institut für Normung e.V., Ausgabe Dezember 2010 |
|
 |
DIN EN 1999-1-1, Eurocode 9: Bemessung
und Konstruktion von Aluminiumtragwerken – Teil 1-1:
Allgemeine Bemessungsregeln; Deutsche Fassung EN 1999-1-1:2007
+ A1:2009 + A2:2013,
Deutsches Institut für Normung e.V., Ausgabe März 2014 |
|
 |
DIN EN 1999-1-1/NA, Nationaler Anhang –
National festgelegte Parameter – Eurocode 9: Bemessung
und Konstruktion von Aluminiumtragwerken
– Teil 1-1: Allgemeine Bemessungsregeln;
Deutsches Institut für Normung e.V., Ausgabe Dezember 2010 |
|
 |
DIN 18800-1, Stahlbauten – Teil 1: Bemessung
und Konstruktion;
Deutsches Institut für Normung e.V.,
Ausgabe November 2008 |
|
|
|
 |
|
 |
E. Kahlmeyer, K. Hebestreit, W. Vogt: Stahlbau nach EC3,
Bemessung und Konstruktion, Träger - Stützen - Verbindungen,
6. Auflage, Werner-Verlag,
2012 |
|
 |
R. Kindmann, M. Stracke: Verbindungen im Stahl- und Verbundbau,
3. Auflage, Verlag Ernst & Sohn, 2012 |
|
 |
R. Kindmann, M. Krüger: Stahlbau Teil 1: Grundlagen,
5. Auflage, Verlag Ernst & Sohn, 2013 |
|
 |
R. Kindmann: Stahlbau Teil 2: Stabilität
und Theorie II. Ordnung, 4. Auflage, Verlag Ernst & Sohn,
2008 |
|
 |
R. Kindmann, J. Frickel: Elastische und plastische Querschnittstragfähigkeit,
Grundlagen, Methoden, Berechnungsverfahren, Beispiele, Verlag Ernst & Sohn, 2002 |
|
 |
G. Wagenknecht: Stahlbau-Praxis nach Eurocode
3, Band 1: Tragwerksplanung, Grundlagen,
5. Auflage, Bauwerk BBB, Beuth Verlag GmbH, 2014 |
|
 |
G. Wagenknecht: Stahlbau-Praxis nach Eurocode
3, Band 2: Verbindungen und Konstruktionen,
3. Auflage, Bauwerk BBB, Beuth Verlag GmbH, 2011 |
|
 |
G. Wagenknecht: Stahlbau-Praxis nach Eurocode
3, Band 3: Komponentenmethode,
Bauwerk BBB, Beuth Verlag GmbH, 2014 |
|
 |
D. Ungermann, K. Weynand, J.-P. Jaspart, B. Schmidt:
Momententragfähige Anschlüsse mit und ohne Steifen, Stahlbau
Kalender 2005, Verlag Ernst & Sohn,
2005 |
|
 |
D. Ungermann, S. Schneider: Stahlbaunormen DIN EN 1993-1-8:
Bemessung von Anschlüssen, Stahlbau Kalender 2013, Verlag
Ernst & Sohn,
2013 |
|
 |
D. Ungermann, M. Feldmann, O. Oberegge
et.al.: Entwicklung eines Bemessungsmodells für
geschraubte, momententragfähige Kopfplattenverbindungen
mit 4 Schrauben
in einer Schraubenreihe auf der Grundlage
der prEN 1993-1-8:2003:
Forschungsbericht zum Forschungsvorhaben
AiF Nr. 15059,
Deutscher Ausschuss für Stahlbau (DASt), Stahlbau
Verlags- und Service GmbH, 2009 |
|
 |
Björn Schmidt: Zum Tragverhalten von geschraubten momententragfähigen
Stirnplattenverbindungen mit
4 Schrauben in jeder Schraubenreihe,
Dissertation, TU Dortmund, 2008 |
|
 |
Beispiele zur Bemessung von Stahltragwerken nach DIN EN 1993 Eurocode 3,
bauforumstahl e.V., Verlag Ernst & Sohn Gmbh & Co. KG |
|
 |
K. Weynand, R. Oerder: Typisierte Anschlüsse
im Stahlhochbau nach DIN EN 1993-1-8,
Stahlbau Verlag-
und
Service GmbH,
Gesamtausgabe 2013 |
|
 |
K. Weynand, R. Oerder: Typisierte Anschlüsse
im Stahlhochbau nach DIN EN 1993-1-8,
Stahlbau Verlag-
und
Service GmbH, Ergänzungsband 2018 |
|
 |
J.-P. Jaspart, K. Weynand: Design of Joints
in Steel and Composite Structures, ECCS Eurocode Design
Manuals, Berlin, 2016 |
|
 |
L. Nasdala, B. Hohn, R. Rühl: Bemessung von
Stirnplattenanschlüssen mit elastomerer Zwischenschicht,
Bauingenieur, Bd. 80, Dezember 2005 |
|
 |
Y. Ciupack, H. Pasternak: Thermisch getrennte
Stirnplattenstöße, Bauingenieur, Bd. 88, Dezember 2013 |
|
 |
Druckschrift Kerncompactlager, Calenberg
Ingenieure GmbH, Salzhemmendorf, www.calenberg-ingenieure.de |
|
 |
ECCS Document No. 126: European Recommentdations
for the Design of Simple Joints in Steel Structures.
ECCS
TC10 - Structural Connections, 2009. J.P. Jaspart, J.F.
Demonceau, S. Renkin, M.L. Guillaume |
|
 |
D. Ungermann, R. Puthli, Th. Ummenhofer,
K. Weynand: Eurocode 3, Bemessung und Konstruktion
von
Stahlbauten, Band 2: Anschlüsse, DIN EN 1993-1-8 mit
Nationalem Anhang, Kommentar und Beispiele, 2015 |
|
 |
B. Braun, U. Kuhlmann: Bemessung und Konstruktion
von aus Blechen zusammengesetzten Bauteilen
nach DIN EN
1993-1-5, Stahlbau-Kalender 2009, Verlag Ernst & Sohn,
2009 |
|
 |
U. Kuhlmann, A. Zizza, B. Braun: Stahlbaunormen DIN EN 1993-1-5:
Bemessung und Konstruktion von
Stahlbauten - Plattenförmige
Bauteile, Stahlbau Kalender 2012, Verlag Ernst & Sohn,
2012 |
|
 |
R. Timmers, G. Lener, F. Sinur, B. Kövesdi,
R. Chacon: Stabilitätsnachweise nach EN 1993-1-5 - Theorie
und Beispiele, Stahlbau-Kalender 2015, Verlag Ernst & Sohn,
2015 |
|
 |
M. Feldmann, U. Kuhlmann, M. Mensinger:
Entwicklung und Aufbereitung wirtschaftlicher Bemessungsregeln
für Stahl- und Verbundträger mit schlanken
Stegblechen im Hoch- und Brückenbau: Forschungsbericht
zum Forschungsvorhaben AiF Nr. 14771,
Deutscher Ausschuss für Stahlbau (DASt),
Stahlbau
Verlag GmbH, 2008 |
|
 |
C. Seeßelberg: Kranbahnen, 4. Auflage, Bauwerk
BBB, Beuth Verlag GmbH, 2014 |
|
 |
A. Steurer: Das Tragverhalten und Rotationsvermögen
geschraubter Stirnplattenverbindungen, Institut für Baustatik
und Konstruktion, ETH Zürich, Zürich, Dezember 1999 |
|
 |
T. Laufs, C. Radlbeck: Aluminiumbau-Praxis
nach Eurocode 9, Berechnung und Konstruktion,Bauwerk, Bauwerk,
Beuth-Verlag GmbH, 2015 |
|
|
 |
R.Kindmann, D.Jonczyk, M.Knobloch: Plastische Querschnittstragfähigkeit von quadratischen und rechteckigen Hohlprofilen, Stahlbau 86 (2017), Heft 6 |
|
|
|
|
Bestelltext für Ihre e-Mail |
 |
Zur Bestellung des Programms 4H-EC3QN, Querschnittsnachweis, fügen Sie bitte den folgenden Textbaustein
per copy ([Strg]+[c]) und paste ([Strg]+[v]) formlos in eine e-Mail mit Ihrer Signatur ein. Mailadresse: dte@pcae.de |
|
Wir bestellen 4H-EC3QN, Querschnittsnachweis, für EUR 290 + MWSt.
mit Rückgaberecht innerhalb von vier Wochen ab Eingang in unserem Hause |
|
|
 |
 |
 |
|
