Schnittgrößenimport
Die für das vorliegende Programm erforderlichen Nachweisschnittgrößen können aus den Stabwerksprogrammen
4H-NISI, Ebene Stabtragwerke, und
4H-FRAP, Räumliche Stabtragwerke, importiert werden.
4H-EC3LK kann bis zu 1.000 Schnittgrößenkombinationen in einem Rechenlauf bearbeiten.
Durch Markierung im Stabwerksprogramm können alle gleichartigen Nachweisschnitte / Anschlüsse / Fußpunkte
in einem Rutsch an 4H-EC3LK übergeben und nachgewiesen werden.
Eurocodes und Nationale Anhänge
Die EC-Standardparameter (Empfehlungen ohne nationalen Bezug) wie auch die Parameter der zugehörigen
deutschen Nationalen Anhänge (NA-DE) gehören grundsätzlich zum Lieferumfang der pcae-Software.
Zum Lieferumfang gehört zudem ein Werkzeug, mit dem sogenannte nationale Anwendungsdokumente (NADs)
erstellt und verwaltet werden. Hiermit können benutzerseits weitere Nationale Anhänge anderer Nationen erstellt werden.
Weiterführende Informationen zum Werkzeug
alle pcae-EC 3-Stahlbauprogramme im Überblick
Basisverbindungen ................
Biegesteifer Trägeranschluss
Typisierter IH-Anschluss ........
Einzelstabnachweise .............
Stahlstützenfuß ....................
Typ. IS,IW,IG,IK-Anschluss
Grundkomponenten ...............
Rahmenecken .......................
Schweißnahtanschluss ..........
Beulnachweise ......................
Gelenkiger Trägeranschluss
Stoß m. therm. Trennschicht
Freier Stirnplattenstoß ...........
Ermüdungsnachweis ..............
Lasteinleitung
Bild vergrößern

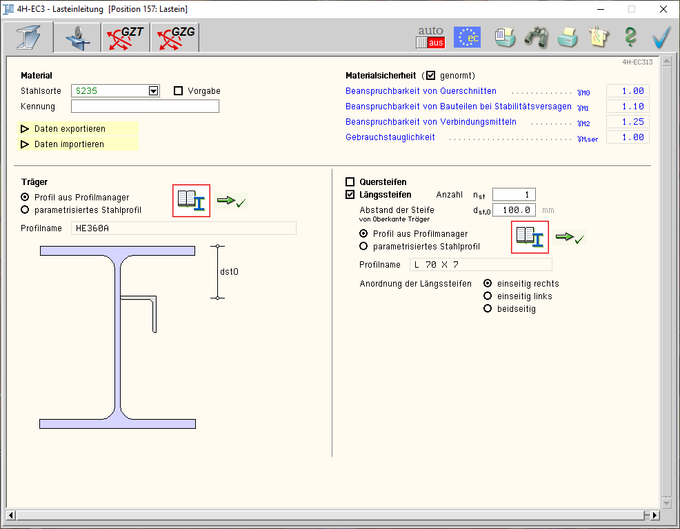

Das Programm 4H-EC3LK, Lasteinleitung aus Kranbahn, weist die Tragfähigkeit eines Doppel-T-Querschnitts unter zweiachsiger Beanspruchung gegen die lokale Lasteinleitung aus Kranbahnbelastung entspr. Eurocode 3 nach.
Leistungsmerkmale
der Nachweis der lokalen Lasteinleitung aus Kranbahnbelastung wird nach EC 3-6 geführt
der Trägerquerschnitt ist ein Doppel-T-Profil
der Träger kann durch Quersteifen unterstützt sein
es können bis zu fünf Längssteifen äquidistant angeordnet werden.
als Quer- oder Längssteifen kommen Flachstahl, U-, T-, L- oder Trapezprofile in Frage
Profil- und Materialparameter können sowohl pcae-eigenen Tabellen (I-, L-, U-, T-Profil) entnommen als auch parametrisiert eingegeben werden
die Materialsicherheit kann entweder normenkonform vorbelegt oder vom Anwender eingegeben werden
Import- / Exportfunktionen zu anderen EC3-4H-Programmen
Kranbahn kann am Obergurt aufgesetzt oder am Untergurt als Hängekran/Unterflanschkatze angeordnet werden
bei einem Obergurtkran kann die Exzentrizität der Radlast berücksichtigt werden
die Schiene kann typisiert sein, eine freie Eingabe der entsprechenden Parameter ist ebenfalls möglich
die Verbindung Träger/Schiene kann schubfest oder schwimmend erfolgen
die Schnittgrößen sind je nach Nachweisregel entweder Bemessungsgrößen im Grenzzustand der Gebrauchstauglichkeit (GZG) oder der Tragfähigkeit (GZT)
Schnittgrößenimport aus pcae-Stabwerksprogramm und über Text-Importschnittstelle
im Ausgabeprotokoll wird bei Bedarf der Rechenweg in ausführlicher Form dargestellt, so dass jeder Zahlenwert nachvollzogen werden kann. Natürlich kann das Statikdokument auch wesentlich reduziert werden.
Export der Konstruktionszeichnung im DXF-Format zur Weiterbearbeitung in einem CAD-System
englischsprachige Druckdokumentenausgabe
Eingabeoberfläche ..............................
Geometrie u. Material .........................
Rechenlaufsteuerung ..........................
Schnittgrößen .......................................
Schnittgrößenimport ...........................
Kranbahn .............................................
Theorie Lasteinleitung EC 3-6 ..............

... Allgemeines .....................
... Spannungsnachweis GZG
... Spannungsnachweis GZT
... Beispiel ............................

Die Druckliste stellt ein prüfbares Statikdokument dar, das alle notwendigen Informationen zum System, zur Belastung und zu den Ergebnissen enthält.
Die von pcae mitgelieferte Voreinstellung zum Umfang der Druckliste stellt sicher, dass eine Prüfung der Statik ohne weitere Nachfragen durchgeführt werden kann.
Bei einer Reduzierung des Umfangs (etwa um Papier einzusparen) ist die Prüfbarkeit nicht unbedingt gewährleistet.
Die Druckliste enthält auf Wunsch weitere Elemente, die nützliche Informationen enthalten. Sie können durch Aktivierung der entsprechenden Option ausgegeben werden.
Die Druckausgabe kann in s/w oder Farbe erfolgen. Die folgenden pdf-Dokumente sind in Farbe gesetzt.
Die englischsprachige Druckdokumentenausgabe gehört zum Lieferumfang von 4H-EC3LK.
  deutsch englisch
Seeßelberg, Bsp.6-2 ............................................................... ..........
Seeßelberg, Bsp.11.7.1-3 GZT ............................................... ..........
Seeßelberg, Bsp.12.4.3 ........................................................... ..........
Seeßelberg, Bsp.12.4.4 ........................................................... ..........
Seeßelberg, Bsp.11.7.1-3 GZG ............................................... ..........
