Schnittgrößenimport
Die für das vorliegende Programm erforderlichen Nachweisschnittgrößen können aus den Stabwerksprogrammen
4H-NISI, Ebene Stabtragwerke, und
4H-FRAP, Räumliche Stabtragwerke, importiert werden.
4H-EC3IH kann bis zu 1.000 Schnittgrößenkombinationen in einem Rechenlauf bearbeiten.
Durch Markierung im Stabwerksprogramm können alle gleichartigen Nachweisschnitte / Anschlüsse / Fußpunkte
in einem Rutsch an 4H-EC3IH übergeben und nachgewiesen werden.
Eurocodes und Nationale Anhänge
Die EC-Standardparameter (Empfehlungen ohne nationalen Bezug) wie auch die Parameter der zugehörigen
deutschen Nationalen Anhänge (NA-DE) gehören grundsätzlich zum Lieferumfang der pcae-Software.
Zum Lieferumfang gehört zudem ein Werkzeug, mit dem sogenannte nationale Anwendungsdokumente (NADs)
erstellt und verwaltet werden. Hiermit können benutzerseits weitere Nationale Anhänge anderer Nationen erstellt werden.
Weiterführende Informationen zum Werkzeug
alle pcae-EC 3-Stahlbauprogramme im Überblick
Basisverbindungen ................
Biegesteifer Trägeranschluss
Typisierter IH-Anschluss
Einzelstabnachweise .............
Stahlstützenfuß ....................
Typ. IS,IW,IG,IK-Anschluss
Grundkomponenten ...............
Rahmenecken .......................
Schweißnahtanschluss ..........
Beulnachweise ......................
Gelenkiger Trägeranschluss
Stoß m. therm. Trennschicht
Freier Stirnplattenstoß ...........
Ermüdungsnachweis ..............
Lasteinleitung .......................
Berechnungsmethode

Das Programm 4H-EC3IH,Typisierter IH-Anschluss, berechnet momententragfähige Träger-Stützenanschlüsse und Trägerstöße mit Stirnplatte, die in dem Ringbuch Typisierte Anschlüsse im Stahlhochbau nach DIN EN 1993-1-8, Kapitel IH, verzeichnet sind.

Geometrie- und Materialparameter werden dem Ringbuch entnommen und nach der Komponentenmethode ausgewertet.
Bei der Komponentenmethode wird davon ausgegangen, dass ein Anschluss als eine Zusammenstellung von Grundkomponenten dargestellt werden kann, wobei das Tragverhalten einer Grundkomponente unabhängig von
den anderen Gkn ist.
Daraus lassen sich die Momenten- und Querkrafttragfähigkeit des Anschlusses sowie seine Rotationssteifigkeit bestimmen.
Für geschraubte Stirnblechverbindungen sind die beteiligten Grundkomponenten im EC 3-1-8 aufgeführt und werden vom Programm unterstützt.
Da einzelne Grundkomponenten lastabhängig sind, werden für jede Bemessungsgröße die Grundkomponenten ausgewertet sowie die Biegetragfähigkeit und Rotationssteifigkeit des Anschlusses bestimmt.
Im Endergebnis werden die maximale Biegetragfähigkeit, die minimale Rotationstragfähigkeit und die maximale Verdrehung des Anschlussknotens angegeben.
Dem Ringbuch werden lediglich die Geometrie- und Materialparameter der Stirnblechverbindung
entnommen; der Berechnungsablauf folgt der pcae-eigenen Vorgehensweise.
Daher können Unterschiede zu den Ergebnissen aus dem Ringbuch auftreten, deren Ursachen auf
Grund der unzureichenden Dokumentation des Ringbuchs nicht zu klären sind.
Mit dem Programm 4H-EC3IH besteht die Möglichkeit, dem Berechnungsablauf bis ins Detail zu
folgen und die Tragfähigkeiten und Versagensmechanismen der Verbindung nachzuvollziehen.
Über den Datenexport kann der einfache Ringbuch-Anschluss in das wesentlich komplexere
Programm 4H-EC3BT, Biegesteifer Trägeranschluss, übernommen und dort modifiziert werden..

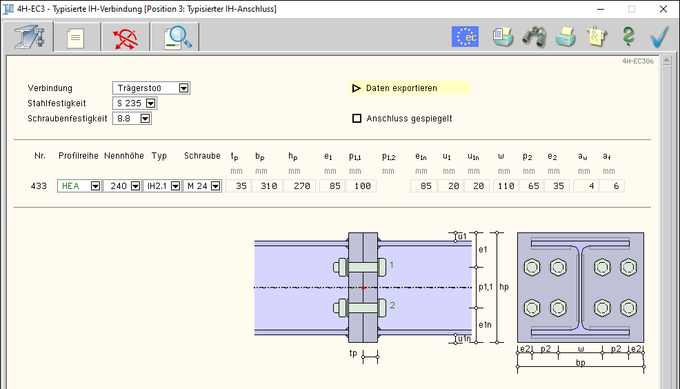

Bild vergrößern
der Anschluss wird als geschraubte Stirnblechverbindung ausgeführt, deren Geometrie- und Materialdaten
dem Ringbuch Typisierte Anschlüsse im Stahlhochbau nach EC 3-1-8 entsprechen
die Eingabe erfolgt in Anlehnung an die Vorgehensweise zur Auswahl eines geeigneten Anschlusses aus
dem Ringbuch
es werden entweder nur die Tragfähigkeiten ermittelt oder es erfolgt der Nachweis der eingegebenen Lastkombinationen
die Bemessungslasten müssen i.A. nicht umgerechnet werden.
Die B. können im Knotenpunkt der Systemachsen oder im Anschnitt der Verbindung bezogen auf die
Systemachsen bzw. senkrecht zur Anschlussebene eingegeben werden.
die Schweißnähte zwischen Träger und Stirnblech werden über das Linienmodell mit dem richtungsbezogenen Verfahren nachgewiesen
die Querschnittstragfähigkeit des Trägers wird mit dem Nachweisverfahren Elastisch-Plastisch nachgewiesen
das Stützenprofil kann entweder dem pcae-eigenen Profilmanager entnommen oder als parametrisierter
Querschnitt eingegeben werden.
Das St. kann durch Stegsteifen verstärkt werden.
die Ergebnisdarstellung am Bildschirm erfolgt sowohl in Kurzform in Anlehnung an das Ringbuch als auch lastfallweise in ausführlicherer Form zur besseren Einschätzung der Versagensform.
In Kurzform werden die Tragfähigkeiten, in ausführlicher Form die Ausnutzungen je Lastfall angegeben.
im Ausgabeprotokoll wird bei Bedarf der Rechenweg in ausführlicher Form dargestellt, so dass jeder Zahlenwert nachvollzogen werden kann. Natürlich kann das Statikdokument auch wesentlich reduziert werden
Export der Konstruktionszeichnung im DXF-Format zur Weiterbearbeitung in einem CAD-System
Anschlussparameter ...............
Tragfähigkeiten ......................
Schnittgrößen ........................
... Import Träger / Stütze ........
... Import Trägerstoß ..............
Teilschnittgrößen ....................
Ergebnisübersicht ...................
allgemeine Erläuterungen ......
Komponentenmethode ...........
Nachweis Schweißnähte .......
Nachweis Stegsteifen ............
Rotationssteifigkeit .................
Rotationskapazität ..................
Grundkomponenten ...............
Basisverbindungen .................
Stahlsorten ...........................
Ausdrucksteuerung ...............
nationale EC-Anhänge ............

Die Druckliste stellt ein prüfbares Statikdokument dar, das alle notwendigen Informationen zum System, zur
Belastung und zu den Ergebnissen enthält.
Die von pcae mitgelieferte Voreinstellung zum Umfang der Druckliste stellt sicher, dass eine Prüfung der Statik ohne weitere Nachfragen durchgeführt werden kann.
Bei einer Reduzierung des Umfangs (etwa um Papier einzusparen) ist die Prüfbarkeit nicht unbedingt gewährleistet.
Die Druckliste enthält auf Wunsch weitere Elemente, die nützliche Informationen enthalten; sie können durch Aktivierung der entsprechenden Option ausgegeben werden.
Die Druckausgabe kann in s/w oder Farbe erfolgen. Die folgenden pdf-Dokumente sind in Farbe gesetzt.
Die englischsprachige Druckdokumentenausgabe gehört zum Lieferumfang von 4H-EC3IH.
  deutsch englisch
Träger-Stützenanschluss mit Überstand .................................... ..........
Trägerstoß mit vier Schrauben ................................................... ..........
Träger-Stützenanschluss mit Steifen ......................................... ..........

DIN EN 1990, Eurocode 0: Grundlagen der Tragwerksplanung; Deutsche Fassung EN 1990:2002 + A1:2005 + A1:2005/AC:2010, Deutsches Institut für Normung e.V., Ausgabe Dezember 2010
DIN EN 1990/NA, Nationaler Anhang – National festgelegte Parameter – Eurocode 0: Grundlagen der Tragwerksplanung; Deutsches Institut für Normung e.V., Ausgabe Dezember 2010
DIN EN 1993-1-1, Eurocode 3: Bemessung und Konstruktion von Stahlbauten – Teil 1-1: Allgemeine Bemessungsregeln und Regeln für den Hochbau; Deutsche Fassung EN 1993-1-1:2005 + AC:2009,
Deutsches Institut für Normung e.V., Ausgabe Dezember 2010
DIN EN 1993-1-1/NA, Nationaler Anhang – National festgelegte Parameter – Eurocode 3: Bemessung und Konstruktion von Stahlbauten – Teil 1-1: Allgemeine Bemessungsregeln und Regeln für den Hochbau;
Deutsches Institut für Normung e.V., Ausgabe Dezember 2010
DIN EN 1993-1-5, Eurocode 3: Bemessung und Konstruktion von Stahlbauten – Teil 1-5: Plattenförmige Bauteile; Deutsche Fassung EN 1993-1-5:2006 + AC:2009,
Deutsches Institut für Normung e.V., Ausgabe Dezember 2010
DIN EN 1993-1-5/NA, Nationaler Anhang – National festgelegte Parameter – Eurocode 3: Bemessung und Konstruktion von Stahlbauten – Teil 1-5: Plattenförmige Bauteile;
Deutsches Institut für Normung e.V., Ausgabe Dezember 2010
DIN EN 1993-1-8, Eurocode 3: Bemessung und Konstruktion von Stahlbauten – Teil 1-8: Bemessung von Anschlüssen; Deutsche Fassung EN 1993-1-8:2005 + AC:2009,
Deutsches Institut für Normung e.V., Ausgabe Dezember 2010
DIN EN 1993-1-8/NA, Nationaler Anhang – National festgelegte Parameter – Eurocode 3: Bemessung und Konstruktion von Stahlbauten – Teil 1-8: Bemessung von Anschlüssen;
Deutsches Institut für Normung e.V., Ausgabe Dezember 2010
DIN 18800-1, Stahlbauten – Teil 1: Bemessung und Konstruktion; Deutsches Institut für Normung e.V.,
Ausgabe November 2008
E. Kahlmeyer, K. Hebestreit, W. Vogt: Stahlbau nach EC3, Bemessung und Konstruktion, Träger - Stützen - Verbindungen, 6. Auflage, Werner-Verlag, 2012
R. Kindmann, M. Stracke: Verbindungen im Stahl- und Verbundbau, 3. Auflage, Verlag Ernst & Sohn, 2012
R. Kindmann, M. Krüger: Stahlbau Teil 1: Grundlagen, 5. Auflage, Verlag Ernst & Sohn, 2013
R. Kindmann: Stahlbau Teil 2: Stabilität und Theorie II. Ordnung, 4. Auflage, Verlag Ernst & Sohn, 2008
R. Kindmann, J. Frickel: Elastische und plastische Querschnittstragfähigkeit, Grundlagen, Methoden, Berechnungsverfahren, Beispiele, Verlag Ernst & Sohn, 2002
G. Wagenknecht: Stahlbau-Praxis nach Eurocode 3, Band 1: Tragwerksplanung, Grundlagen,
5. Auflage, Bauwerk BBB, Beuth Verlag GmbH, 2014
G. Wagenknecht: Stahlbau-Praxis nach Eurocode 3, Band 2: Verbindungen und Konstruktionen,
3. Auflage, Bauwerk BBB, Beuth Verlag GmbH, 2011
G. Wagenknecht: Stahlbau-Praxis nach Eurocode 3, Band 3: Komponentenmethode,
Bauwerk BBB, Beuth Verlag GmbH, 2014
D. Ungermann, K. Weynand, J.-P. Jaspart, B. Schmidt: Momententragfähige Anschlüsse mit und ohne Steifen, Stahlbau Kalender 2005, Verlag Ernst & Sohn, 2005
D. Ungermann, S. Schneider: Stahlbaunormen DIN EN 1993-1-8: Bemessung von Anschlüssen, Stahlbau Kalender 2013, Verlag Ernst & Sohn, 2013
D. Ungermann, M. Feldmann, O. Oberegge et.al.: Entwicklung eines Bemessungsmodells für geschraubte, momententragfähige Kopfplattenverbindungen mit 4 Schrauben in einer Schraubenreihe auf der Grundlage
der prEN 1993-1-8:2003: Forschungsbericht zum Forschungsvorhaben AiF Nr. 15059,
Deutscher Ausschuss für Stahlbau (DASt), Stahlbau Verlags- und Service GmbH, 2009
Björn Schmidt: Zum Tragverhalten von geschraubten momententragfähigen Stirnplattenverbindungen mit
4 Schrauben in jeder Schraubenreihe, Dissertation, TU Dortmund, 2008
Beispiele zur Bemessung von Stahltragwerken nach DIN EN 1993 Eurocode 3,
bauforumstahl e.V., Verlag Ernst & Sohn Gmbh & Co. KG
K. Weynand, R. Oerder: Typisierte Anschlüsse im Stahlhochbau nach DIN EN 1993-1-8,
Stahlbau Verlag- und Service GmbH, Gesamtausgabe 2013
L. Nasdala, B. Hohn, R. Rühl: Bemessung von Stirnplattenanschlüssen mit elastomerer Zwischenschicht, Bauingenieur, Bd. 80, Dezember 2005
Y. Ciupack, H. Pasternak: Thermisch getrennte Stirnplattenstöße, Bauingenieur, Bd. 88, Dezember 2013
Druckschrift Kerncompactlager, Calenberg Ingenieure GmbH, Salzhemmendorf, www.calenberg-ingenieure.de
ECCS Document No. 126: European Recommentdations for the Design of Simple Joints in Steel Structures.
ECCS TC10 - Structural Connections, 2009. J.P. Jaspart, J.F. Demonceau, S. Renkin, M.L. Guillaume
D. Ungermann, R. Puthli, Th. Ummenhofer, K. Weynand: Eurocode 3, Bemessung und Konstruktion von Stahlbauten, Band 2: Anschlüsse, DIN EN 1993-1-8 mit Nationalem Anhang, Kommentar und Beispiele, 2015
B. Braun, U. Kuhlmann: Bemessung und Konstruktion von aus Blechen zusammengesetzten Bauteilen
nach DIN EN 1993-1-5, Stahlbau-Kalender 2009, Verlag Ernst & Sohn, 2009
U. Kuhlmann, A. Zizza, B. Braun: Stahlbaunormen DIN EN 1993-1-5: Bemessung und Konstruktion von
Stahlbauten - Plattenförmige Bauteile, Stahlbau Kalender 2012, Verlag Ernst & Sohn, 2012
R. Timmers, G. Lener, F. Sinur, B. Kövesdi, R. Chacon: Stabilitätsnachweise nach EN 1993-1-5 - Theorie und Beispiele, Stahlbau-Kalender 2015, Verlag Ernst & Sohn, 2015
M. Feldmann, U. Kuhlmann, M. Mensinger: Entwicklung und Aufbereitung wirtschaftlicher Bemessungsregeln für Stahl- und Verbundträger mit schlanken Stegblechen im Hoch- und Brückenbau: Forschungsbericht zum Forschungsvorhaben AiF Nr. 14771, Deutscher Ausschuss für Stahlbau (DASt), Stahlbau Verlag GmbH, 2008
C. Seeßelberg: Kranbahnen, 4. Auflage, Bauwerk BBB, Beuth Verlag GmbH, 2014
A. Steurer: Das Tragverhalten und Rotationsvermögen geschraubter Stirnplattenverbindungen, Institut für Baustatik und Konstruktion, ETH Zürich, Zürich, Dezember 1999
