| Schnittgrößenimport |
|
Neben der direkten Vorgabe können die für das vorliegende Programm erforderlichen Nachweisschnittgrößen
aus den Stabwerksprogrammen |
 |
|
|
| 4H-FRAP, Räumliche Stabtragwerke, importiert werden. |
|
|
|
| 4H-EC3FS kann bis zu 1.000 Schnittgrößenkombinationen in einem Rechenlauf bearbeiten. |
Durch Markierung im Stabwerksprogramm können alle gleichartigen Nachweisschnitte / Anschlüsse / Fußpunkte
in einem Rutsch an 4H-EC3FS übergeben und nachgewiesen werden. |
|
 |
|
| Eurocodes und Nationale Anhänge |
|
Die EC-Standardparameter (Empfehlungen ohne
nationalen Bezug) wie auch die Parameter der zugehörigen
deutschen
Nationalen Anhänge (NA-DE) gehören grundsätzlich zum Lieferumfang der pcae-Software. |
Zum
Lieferumfang gehört zudem ein Werkzeug, mit dem sogenannte nationale Anwendungsdokumente
(NADs)
erstellt und verwaltet werden. Hiermit können benutzerseits weitere Nationale Anhänge anderer Nationen erstellt werden. |
| Weiterführende Informationen zum Werkzeug |
 |
|
|
|
|
|
|
| alle pcae-EC 3-Stahlbauprogramme im Überblick |
|
|
|
Basisverbindungen ................ |
|
|
|
Biegesteifer Trägeranschluss |
|
|
|
Typisierter IH-Anschluss ........ |
|
|
|
Einzelstabnachweise ............. |
|
|
|
Stahlstützenfuß .................... |
|
|
|
Typ. IM-Anschluss ................. |
|
|
|
Grundkomponenten ............... |
|
|
|
Rahmenecken ....................... |
|
|
|
Typ. IS,IW,IG,IK-Anschluss |
|
|
|
Beulnachweise ...................... |
|
|
|
Gelenkiger Trägeranschluss |
|
|
|
Schweißnahtanschluss .......... |
|
|
|
Freier Stirnplattenstoß |
|
|
|
Ermüdungsnachweis .............. |
|
|
|
Stoß m. therm. Trennschicht |
|
|
|
Laschenstoß ......................... |
|
|
|
Normalkraftverbindung ............ |
|
|
|
Lasteinleitung ....................... |
|
|
|
|
|
Freies Knotenblech ................ |
|
|
|
|
|
|
|
|
| Das Programm 4H-EC3FS,
biegesteifer Stirnplattenstoß mit freiem
Schraubenbild,
weist die Tragfähigkeit eines Stirnplattenstoßes
unter zweiachsiger
Beanspruchung entspr. Eurocode 3 nach. |
| Dazu wird der Anschluss mittels der ebenen
FEM abgebildet, d.h. die Stirnplatte wird als gebettete FE-Platte
modelliert, wobei die Schrauben als Einzelfedern berücksichtigt
werden. |
|
|
 |
|
 |
|
| Bild vergrößern |
 |
|
|
|
|
|
 |
|
|
| Berechnung und Nachweis eines Stirnblechstoßes
mit freiem Schraubenbild unter zweiachsiger Belastung |
|
|
die Nachweise der Schrauben unter Zug- und Abscherbeanspruchung sowie der Schweißnähte werden nach
EC 3-1-8 geführt, die Stirnplatte und das Trägerprofil werden nach EC 3-1-1 nachgewiesen |
|
|
| die Materialsicherheit kann entweder
normenkonform vorbelegt oder vom Anwender eingegeben
werden |
|
|
| Stirnplatte und Trägerprofil können verschiedene Stahlgüten haben |
|
|
die Schrauben können entweder
einheitlich in Größe und Klasse festgelegt
oder vom Anwender einzeln
bearbeitet werden |
|
|
| der Trägerquerschnitt ist
ein Standardprofil (Profilmanager) oder ein typisiertes Profil der pcae-Reihe |
|
|
|
Profil- und Materialparameter
können sowohl pcae-eigenen
Tabellen entnommen als auch
parametrisiert
eingegeben
werden |
|
|
| das Profil kann beliebig auf
der Stirnplatte angeordnet sein, muss sich
aber komplett auf dem Blech befinden |
|
|
| Schweißnähte werden als umlaufende
Kehlnaht oder Stumpfnaht nachgewiesen |
|
|
| die Schweißnähte können mit dem
richtungsbezogenen oder vereinfachten Verfahren
nachgewiesen werden |
|
|
| die Spannungsnachweise von Stirnplatte
und Träger können elastisch oder plastisch durchgeführt
werden |
|
|
| Import- / Exportfunktionen |
|
|
| Import aus den Programmen 4H-EC3BT,
biegesteifer Trägeranschluss, und 4H-EC3IH,
typisierter IH-Anschluss |
|
|
| FE-Modellierung der Stirnplatte:
Die Elementierung kann automatisch oder benutzerdefiniert
erfolgen. Der Bettungsmodul kann automatisch
oder benutzerdefiniert eingehen. |
|
|
FE-Modellierung der Schrauben:
Die Federn können elastisch
oder plastisch implementiert werden. Der Ansatz
der Federsteifigkeit kann automatisch oder benutzerdefiniert
erfolgen. Bei vorgespannten Schrauben wird die
Vorspannkraft berücksichtigt. |
|
|
| Schnittgrößenimport
aus pcae-Stabwerksprogrammen
und über Text-Importschnittstelle |
|
|
| im Ausgabeprotokoll wird bei
Bedarf der Rechenweg in ausführlicher
Form dargestellt, so dass jeder Zahlenwert
nachvollzogen werden kann. Natürlich kann
das Statikdokument auch wesentlich reduziert
werden |
|
|
| Export der Konstruktionszeichnung im DXF-Format zur Weiterbearbeitung in einem CAD-System |
|
|
| Englischsprachige Druckdokumentenausgabe |
|
|
|
|
|
|
|
|
| |
|
| |
|

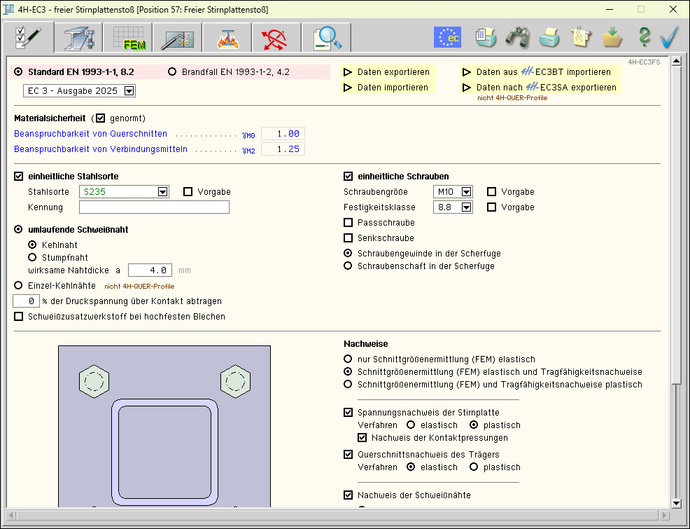

Eingabeoberfläche ................. |
|
|
|
Allgemeines Stirnplattenstoß |
|
|
|
Rechenlaufsteuerg. / Material |
|
|
|
Stoßgeometrie ...................... |
|
|
|
FEM-Parameter ..................... |
|
|
|
Schnittgrößen ........................ |
|
|
|
Ergebnisübersicht .................. |
|
|
|
Nachweis Schrauben .............. |
|
|
|
|
| |
|
Spannungsnachweis Platten |
|
|
|
Schweißnahtnachweis ........... |
|
|
|
Querschnittsnachweis ............ |
|
|
|
mehrteilige Querschnitte ......... |
|
|
|
Ergebnisse / Verifikation ......... |
|
|
|
Stahlsorten ............................ |
|
|
|
Ausdrucksteuerung ................ |
|
|
|
nationale EC-Anhänge ........... |
|
|
|
|
|
|
|
|
|
|
|
Die Druckliste stellt ein prüfbares
Statikdokument dar, das alle notwendigen Informationen
zum System, zur
Belastung und zu den Ergebnissen enthält. |
| Die von pcae mitgelieferte Voreinstellung
zum Umfang der Druckliste stellt sicher, dass eine Prüfung
der Statik ohne weitere Nachfragen durchgeführt werden
kann. |
| Bei einer Reduzierung des Umfangs (etwa
um Papier einzusparen) ist die Prüfbarkeit nicht unbedingt gewährleistet. |
| Die Druckliste enthält auf Wunsch weitere
Elemente, die nützliche Informationen enthalten; sie können durch Aktivierung der entsprechenden Option
ausgegeben werden. |
| Die Druckausgabe kann in s/w oder Farbe
erfolgen. Die folgenden pdf-Dokumente sind in Farbe gesetzt. |
| Die englischsprachige Druckdokumentenausgabe gehört zum Lieferumfang von 4H-EC3FS. |
| Anm.: Der Fachliteratur entnommene Beispiele sind i.d.R. unvollständig und/oder fehlerhaft. |
|
|
|
|
|
|
|
Doppel-T-Profil ....................................................................... |
|
.......... |
|
|
|
|
L-Profil ................................................................................... |
|
.......... |
|
|
|
|
T-Profil ................................................................................... |
|
.......... |
|
|
|
|
Z-Profil .................................................................................. |
|
.......... |
|
|
|
|
U-Profil ................................................................................... |
|
.......... |
|
|
|
|
Quadratrohr ............................................................................ |
|
.......... |
|
|
|
|
Rundrohr ............................................................................... |
|
.......... |
|
|
|
|
Flachstahl .............................................................................. |
|
.......... |
|
|
|
|
|
|
|
 |
| |
 |
|
|
| DIN EN 1990, Eurocode 0: Grundlagen der Tragwerksplanung;
Deutsche Fassung EN 1990:2002 + A1:2005 + A1:2005/AC:2010, Deutsches
Institut für Normung e.V., Ausgabe Dezember 2010 |
|
|
| DIN EN 1990/NA, Nationaler Anhang – National festgelegte Parameter
– Eurocode 0: Grundlagen der Tragwerksplanung; Deutsches Institut
für Normung e.V., Ausgabe Dezember 2010 |
|
|
DIN EN 1993-1-1, Eurocode 3: Bemessung und Konstruktion von
Stahlbauten – Teil 1-1: Allgemeine Bemessungsregeln und Regeln
für den Hochbau; Deutsche Fassung EN 1993-1-1:2005 + AC:2009,
Deutsches Institut für Normung e.V., Ausgabe Dezember 2010 |
|
|
DIN EN 1993-1-1/NA, Nationaler Anhang – National festgelegte
Parameter – Eurocode 3: Bemessung und Konstruktion von Stahlbauten
– Teil 1-1: Allgemeine Bemessungsregeln und Regeln für
den Hochbau;
Deutsches Institut für Normung e.V., Ausgabe Dezember 2010 |
|
|
DIN EN 1993-1-5, Eurocode 3: Bemessung und Konstruktion von
Stahlbauten – Teil 1-5: Plattenförmige Bauteile; Deutsche
Fassung EN 1993-1-5:2006 + AC:2009,
Deutsches Institut für Normung e.V., Ausgabe Dezember 2010 |
|
|
DIN EN 1993-1-5/NA, Nationaler Anhang – National festgelegte
Parameter – Eurocode 3: Bemessung und Konstruktion von Stahlbauten
– Teil 1-5: Plattenförmige Bauteile;
Deutsches Institut für Normung e.V., Ausgabe Dezember 2010 |
|
|
DIN EN 1993-1-8, Eurocode 3: Bemessung und Konstruktion von
Stahlbauten – Teil 1-8: Bemessung von Anschlüssen; Deutsche
Fassung EN 1993-1-8:2005 + AC:2009,
Deutsches Institut für Normung e.V., Ausgabe Dezember 2010 |
|
|
DIN EN 1993-1-8/NA, Nationaler Anhang – National festgelegte
Parameter – Eurocode 3: Bemessung und Konstruktion von Stahlbauten
– Teil 1-8: Bemessung von Anschlüssen;
Deutsches Institut für Normung e.V., Ausgabe Dezember 2010 |
|
|
DIN 18800-1, Stahlbauten – Teil 1: Bemessung
und Konstruktion;
Deutsches Institut für Normung e.V.,
Ausgabe November 2008 |
|
|
|
 |
|
|
| E. Kahlmeyer, K. Hebestreit, W. Vogt: Stahlbau nach EC3,
Bemessung und Konstruktion, Träger - Stützen - Verbindungen,
6. Auflage, Werner-Verlag,
2012 |
|
|
| R. Kindmann, M. Stracke: Verbindungen im Stahl- und Verbundbau,
3. Auflage, Verlag Ernst & Sohn, 2012 |
|
|
| R. Kindmann, M. Krüger: Stahlbau Teil 1: Grundlagen,
5. Auflage, Verlag Ernst & Sohn, 2013 |
|
|
| R. Kindmann: Stahlbau Teil 2: Stabilität
und Theorie II. Ordnung, 4. Auflage, Verlag Ernst & Sohn,
2008 |
|
|
| R. Kindmann, J. Frickel: Elastische und plastische Querschnittstragfähigkeit,
Grundlagen, Methoden, Berechnungsverfahren, Beispiele, Verlag Ernst & Sohn, 2002 |
|
|
G. Wagenknecht: Stahlbau-Praxis nach Eurocode
3, Band 1: Tragwerksplanung, Grundlagen,
5. Auflage, Bauwerk BBB, Beuth Verlag GmbH, 2014 |
|
|
G. Wagenknecht: Stahlbau-Praxis nach Eurocode
3, Band 2: Verbindungen und Konstruktionen,
3. Auflage, Bauwerk BBB, Beuth Verlag GmbH, 2011 |
|
|
G. Wagenknecht: Stahlbau-Praxis nach Eurocode
3, Band 3: Komponentenmethode,
Bauwerk BBB, Beuth Verlag GmbH, 2014 |
|
|
| D. Ungermann, K. Weynand, J.-P. Jaspart, B. Schmidt:
Momententragfähige Anschlüsse mit und ohne Steifen, Stahlbau
Kalender 2005, Verlag Ernst & Sohn,
2005 |
|
|
| D. Ungermann, S. Schneider: Stahlbaunormen DIN EN 1993-1-8:
Bemessung von Anschlüssen, Stahlbau Kalender 2013, Verlag
Ernst & Sohn,
2013 |
|
|
D. Ungermann, M. Feldmann, O. Oberegge
et.al.: Entwicklung eines Bemessungsmodells für
geschraubte, momententragfähige Kopfplattenverbindungen
mit 4 Schrauben
in einer Schraubenreihe auf der Grundlage
der prEN 1993-1-8:2003:
Forschungsbericht zum Forschungsvorhaben
AiF Nr. 15059,
Deutscher Ausschuss für Stahlbau (DASt), Stahlbau
Verlags- und Service GmbH, 2009 |
|
|
Björn Schmidt: Zum Tragverhalten von geschraubten momententragfähigen
Stirnplattenverbindungen mit
4 Schrauben in jeder Schraubenreihe,
Dissertation, TU Dortmund, 2008 |
|
|
Beispiele zur Bemessung von Stahltragwerken nach DIN EN 1993 Eurocode 3,
bauforumstahl e.V., Verlag Ernst & Sohn Gmbh & Co. KG |
|
|
K. Weynand, R. Oerder: Typisierte Anschlüsse
im Stahlhochbau nach DIN EN 1993-1-8,
Stahlbau Verlag-
und
Service GmbH,
Gesamtausgabe 2013 |
|
|
K. Weynand, R. Oerder: Typisierte Anschlüsse
im Stahlhochbau nach DIN EN 1993-1-8,
Stahlbau Verlag-
und
Service GmbH, Ergänzungsband 2018 |
|
|
| J.-P. Jaspart, K. Weynand: Design of Joints
in Steel and Composite Structures, ECCS Eurocode Design
Manuals, Berlin, 2016 |
|
|
| L. Nasdala, B. Hohn, R. Rühl: Bemessung von
Stirnplattenanschlüssen mit elastomerer Zwischenschicht,
Bauingenieur, Bd. 80, Dezember 2005 |
|
|
| Y. Ciupack, H. Pasternak: Thermisch getrennte
Stirnplattenstöße, Bauingenieur, Bd. 88, Dezember 2013 |
|
|
| Druckschrift Kerncompactlager, Calenberg
Ingenieure GmbH, Salzhemmendorf, www.calenberg-ingenieure.de |
|
|
ECCS Document No. 126: European Recommentdations
for the Design of Simple Joints in Steel Structures.
ECCS
TC10 - Structural Connections, 2009. J.P. Jaspart, J.F.
Demonceau, S. Renkin, M.L. Guillaume |
|
|
| D. Ungermann, R. Puthli, Th. Ummenhofer,
K. Weynand: Eurocode 3, Bemessung und Konstruktion
von
Stahlbauten, Band 2: Anschlüsse, DIN EN 1993-1-8 mit
Nationalem Anhang, Kommentar und Beispiele, 2015 |
|
|
B. Braun, U. Kuhlmann: Bemessung und Konstruktion
von aus Blechen zusammengesetzten Bauteilen
nach DIN EN
1993-1-5, Stahlbau-Kalender 2009, Verlag Ernst & Sohn,
2009 |
|
|
U. Kuhlmann, A. Zizza, B. Braun: Stahlbaunormen DIN EN 1993-1-5:
Bemessung und Konstruktion von
Stahlbauten - Plattenförmige
Bauteile, Stahlbau Kalender 2012, Verlag Ernst & Sohn,
2012 |
|
|
| R. Timmers, G. Lener, F. Sinur, B. Kövesdi,
R. Chacon: Stabilitätsnachweise nach EN 1993-1-5 - Theorie
und Beispiele, Stahlbau-Kalender 2015, Verlag Ernst & Sohn,
2015 |
|
|
| M. Feldmann, U. Kuhlmann, M. Mensinger:
Entwicklung und Aufbereitung wirtschaftlicher Bemessungsregeln
für Stahl- und Verbundträger mit schlanken
Stegblechen im Hoch- und Brückenbau: Forschungsbericht
zum Forschungsvorhaben AiF Nr. 14771,
Deutscher Ausschuss für Stahlbau (DASt),
Stahlbau
Verlag GmbH, 2008 |
|
|
| C. Seeßelberg: Kranbahnen, 4. Auflage, Bauwerk
BBB, Beuth Verlag GmbH, 2014 |
|
|
| A. Steurer: Das Tragverhalten und Rotationsvermögen
geschraubter Stirnplattenverbindungen, Institut für Baustatik
und Konstruktion, ETH Zürich, Zürich, Dezember 1999 |
|
|
|
|
| |
|
 |
 |
|
