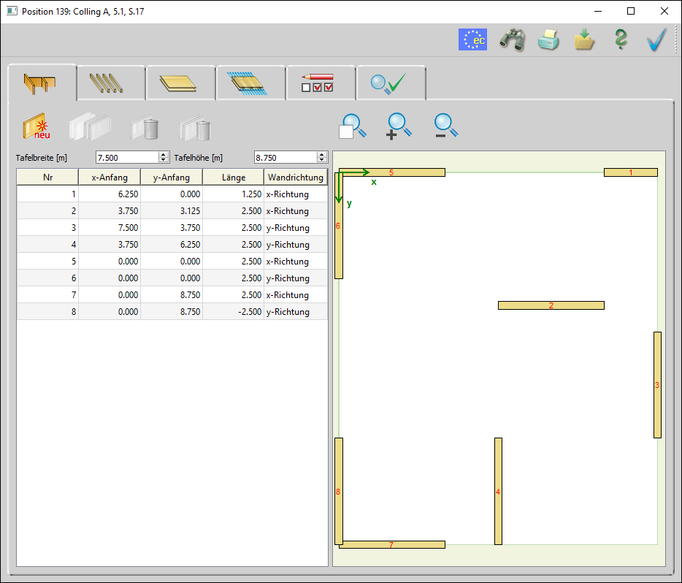

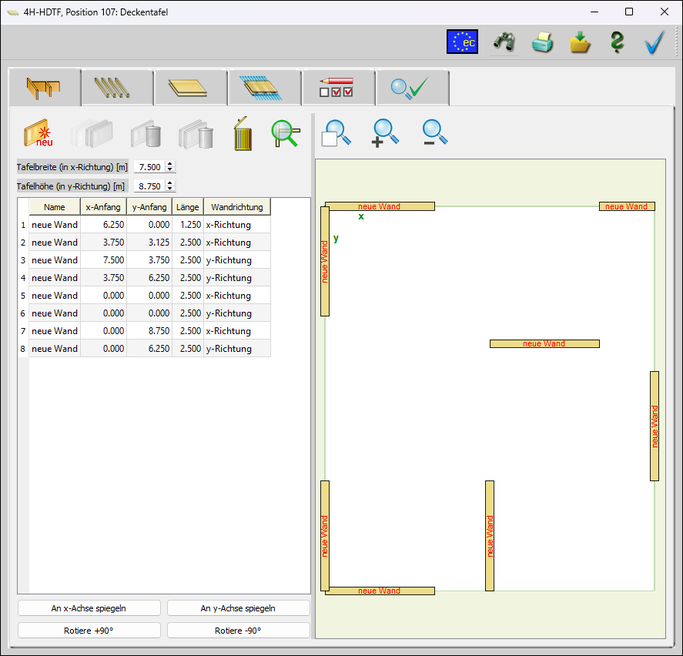

Eingabeoberfläche
Bild vergrößern

Deckentafeln
das Programm dient zur Berechnung von Deckentafeln als Scheibe entspr. der Holzbaunorm DIN EN 1995-1
die Tafeln können ein- oder beidseitig beplankt sein
die Tafel ist auf darunter liegenden Wänden gelagert, die beliebig angeordnet sein können
als Belastung können horizontale Linienlasten mit Exzentrizitäten (Trapezlasten) vorgegeben werden
die Berechnung der Wandkräfte kann nach verschiedenen Rechenverfahren erfolgen
es besteht eine Kopplung zum Programm 4H-HORA, horizontale Aussteifung, über die Geometrie- und Belastungsdaten übernommen werden.
Beplankung
Für die Beplankung können folgende Materialien gewählt werden
OSB
Spanplatte
Kerto-S
Gipskarton
Faserplatte
Kerto-Q
Sperrholz
Fermacell
freies Material
Verbindungsmittel
Folgende Verbindungsmittel können gewählt werden
glattschäftige Nägel
Holzschrauben
SPAX - Schrauben
Sondernägel
Klammern
ASSY - Schrauben
Nachweise
Zur Durchführung der erforderlichen Nachweise werden Bemessungslasten vorgegeben.
Folgende Nachweise werden vom Programm geführt.
Nachweis der Scheibenbeanspruchung - Verbindungsmittel
... der Scheibenbeanspruchung - Schub
... der Scheibenbeanspruchung - Beulen
... der Gurtrippen
Englischsprachige Druckdokumentenausgabe
Eurocodes und Nationale Anhänge
Die EC-Standardparameter (Empfehlungen ohne nationalen Bezug) wie auch die Parameter der zugehörigen
deutschen Nationalen Anhänge (NA-DE) gehören grundsätzlich zum Lieferumfang der pcae-Software.
Zum Lieferumfang gehört zudem ein Werkzeug, mit dem sogenannte nationale Anwendungsdokumente (NADs)
erstellt und verwaltet werden. Hiermit können benutzerseits weitere Nationale Anhänge anderer Nationen erstellt werden.
Weiterführende Informationen zum Werkzeug.

Haupteingabefenster ..............
Eingabe Wände .....................
... Rippen u. Abmessungen ...
... Beplankung .......................
... Verbindungsmittel ..............
Lasteingabe ..........................
Prg.-Einstell. / Nw.-Optionen
Ausnutzungen .......................
nationale Anhänge ................
Theorie .................................
Nachweis Randrippen ..........
... Scheibenbeanspruchung ..
Die Druckliste stellt ein prüfbares Statikdokument dar, das alle notwendigen Informationen zum System, zur
Belastung und zu den Ergebnissen enthält.
Die von pcae mitgelieferte Voreinstellung zum Umfang der Druckliste stellt sicher, dass eine Prüfung der Statik ohne weitere Nachfragen durchgeführt werden kann.
Bei einer Reduzierung des Umfangs (etwa um Papier einzusparen) ist die Prüfbarkeit nicht unbedingt gewährleistet.
Die Druckliste enthält auf Wunsch weitere Elemente, die nützliche Informationen enthalten; sie können durch Aktivierung der entsprechenden Option ausgegeben werden.
Die Druckausgabe kann in s/w oder Farbe erfolgen. Die folgenden pdf-Dokumente sind in Farbe gesetzt.
Der vorliegende Druck erfolgt mit der Einstellung minimal ohne Kopf- und Fußzeilen. Mit dem Programm PROLOG
kann über die Standardmöglichkeiten hinaus benutzerseits ein individuelles Statikdokument bereits in den Druck eingebaut werden, das dann auch individuelle Kopf- und Fußzeilenbereiche enthält.
Die englischsprachige Druckdokumentenausgabe gehört zum Lieferumfang von 4H-HDTF.
