mit 4H-GRAT lassen sich Grat- und Kehlsparren
unter Zugrundelegung der EC- und DIN-Normen berechnen |
|
die Sparrengeometrie wird in Grund- und Aufriss beschrieben.
Hierbei werden die sich auf Grund der
geometrischen Beziehungen
innerhalb des Systems automatisch ergebenden Längen/Winkel
vom
Programm ermittelt |
|
zusätzliche Zwischenauflager / Gelenke können beliebig
angeordnet werden |
|
aus der Systemgeometrie ergeben sich automatisch die Lasteinzugsflächen
und Lastwichtungsfaktoren für die Sparren und damit die
Belastungswerte |
|
die ständige Belastung besteht aus dem Eigengewicht (getrennt
nach Grat-/Kehlsparren und Schiftersparren)
und den Eigengewichten der Außenhaut und des Innenausbaus |
|
Mannlasten können in jedem sich ergebenden Feld angesetzt
werden |
|
die Windbelastung ist in die optionalen Anblasrichtungen von
links, von rechts und von vorn getrennt |
|
zur Ermittlung sowohl der Wind- als auch der Schneelasten
kann das Programm 4H-WUSL,
Wind- und Schneelasten, mit den dahinter befindlichen
Datenbanken aus 4H-GRAT heraus aufgerufen werden |
|
die sich durch Vorgabe der Wind- und Schneelastzone automatisch
ergebenden Lastwerte können von
Benutzerseite übersteuert werden |
|
aufgrund der Lastsituation werden die Sparren auf Doppelbiegung
beansprucht.
Dieser Einfluss kann ausgeschaltet werden. |
|
sowohl die sich so ergebenden Lastfallergebnisse als auch
die Ergebnisse der Tragfähigkeits-, Stabilitäts- und
Gebrauchtauglichkeitsnachweise können auf dem Bildschirm
grafisch und tabellarisch eingesehen werden |
|
der Tragfähigkeitsnachweis umfasst den Sondernachweis Norddeutsche Tiefebene und den
Brandschutznachweis |
|
die grafische Darstellung des sich aus allen Nachweisen ergebenden
Gesamtausnutzungsgrades liefert die Quintessenz der Berechnung |
|
|
|
|
|
|
Mit 4H-GRAT lassen sich Grat- und Kehlsparren
unter Zugrundelegung der EC- und DIN-Normen berechnen |
|
|
Eurocode 0 ........... |
Schnittgrößenüberlagerungsvorschriften |
|
Eurocode 1(3) ....... |
Schneelasten |
|
Eurocode 1(4) ....... |
Windlasten |
|
Eurocode 5(1) ....... |
Holzbau, Bemessung und Konstruktion |
|
Eurocode 5(2) ....... |
Holzbau, Brandschutzbemessung |
|
|
Das Programm unterstützt auch
weiterhin die nationalen Vorgängernormen |
|
|
|
DIN 1052:2008-12 |
Holzbau |
|
DIN 1055-1 ........... |
Wichten von Baustoffen |
|
DIN 1055-3 ........... |
Nutzlasten für Hochbauten |
|
DIN 1055-4 ........... |
Windlasten |
|
DIN 1055-5 ........... |
Schneelasten |
|
DIN 1055-100 ........ |
Schnittgrößenüberlagerungsvorschriften |
|
DIN 4102-22 ......... |
Brandverhalten von Baustoffen und Bauteilen |
|
|
T. 22: Anwendungsnorm zu DIN 4102-4 auf der Bemessungsbasis
von
Teilsicherheitsbeiwerten |
|
|
|
|
|
|
|
|
|
|
|
4H-HAAK - Auflagerausklinkungen EC 5 |
|
|
|
|
|
4H-HBSV - Brettsperrholzverbindungen |
|
|
|
4H-HDSN - Schwingnachweis Wohnraumdecken |
|
|
4H-DULAH - Holzträger mit Stahl/Holz-Verstärkungen |
|
|
|
4H-DULAH - ... zusammengesetzte Holzquerschnitte |
|
|
|
|
4H-HKPUM - Knotenpunkt - Stahl- / Aluminiumbleche |
|
|
|
4H-HKPUH - Knotenpunkt EC 5 - Holzwerkstoffe |
|
|
4H-GRAT - Gratsparren |
|
|
4H-HKPUL - Knotenpunkt EC 5 - Lochbleche |
|
|
4H-GRAT - Kehlsparren |
|
|
|
|
|
|
|
Eurocodes und Nationale Anhänge |
|
Die EC-Standardparameter (Empfehlungen ohne
nationalen Bezug) wie auch die Parameter der zugehörigen
deutschen
Nationalen Anhänge (NA-DE) gehören grundsätzlich zum Lieferumfang der pcae-Software. |
Zum
Lieferumfang gehört zudem ein Werkzeug, mit dem sogenannte nationale Anwendungsdokumente
(NADs)
erstellt und verwaltet werden. Hiermit können benutzerseits weitere Nationale Anhänge anderer Nationen erstellt werden. |
Weiterführende Informationen zum Werkzeug. |
|
|
|
|
|
|
|

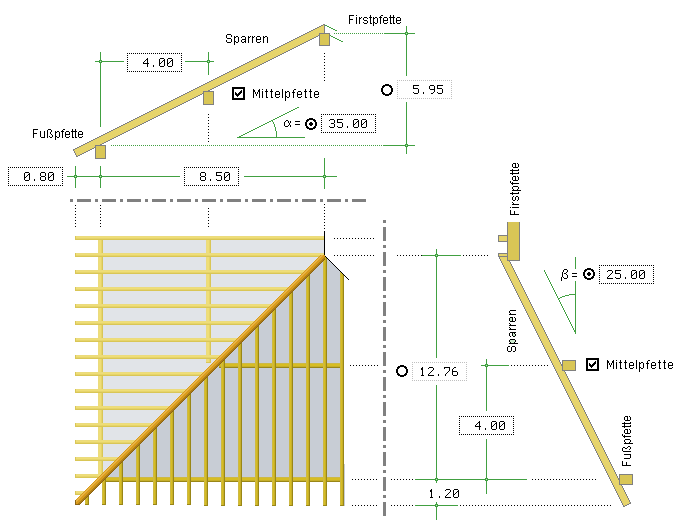

Systemgeometrie Gratsparren |
|
|
|
|
Die geometrischen Grunddaten des zu berechnenden
Gratsparrens werden durch Vorgabe der Maße im Grundriss
und in den Schnitten festgelegt. |
Die Vorgabe einer Mittelpfette ist pro Dachfläche
optional. |
|
|
|
|

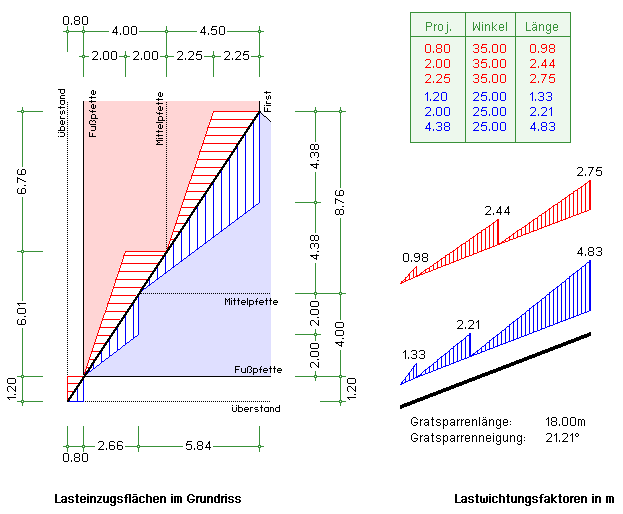

Die Seite Lasteinzugsflächen zeigt
an, welche Lastanteile der angrenzenden Dachflächen vom
zu berechnenden
Sparren aufgenommen werden müssen. |
Die hieraus resultierenden Lastwichtungsfaktoren
stellen Verteilungsfunktionen dar, die - mit den (konstanten)
Lastordinaten der Flächenlasten auf den Dachflächen
multipliziert - die vom Grat- bzw. Kehlsparren aufzunehmenden
Lasten darstellen. |
|
|
|
|
|
|
|

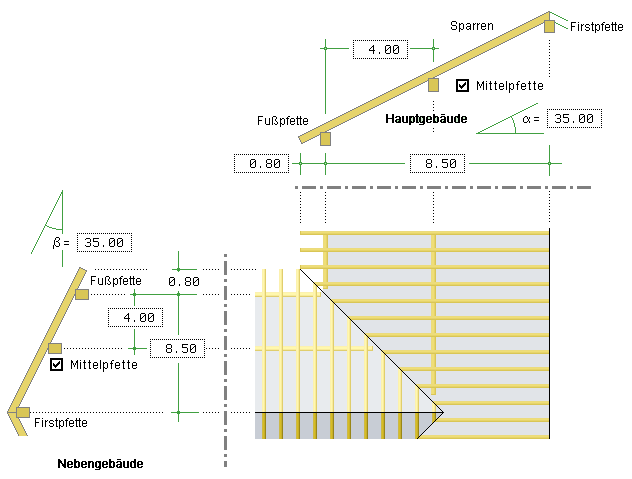

Systemgeometrie Kehlsparren |
|
|
|
|
Die geometrischen Grunddaten des zu berechnenden
Kehlsparrens werden durch Vorgabe der Maße im Grundriss
und in den Schnitten festgelegt. |
Die Vorgabe einer Mittelpfette ist pro Dachfläche
optional. |
|
|
|
|

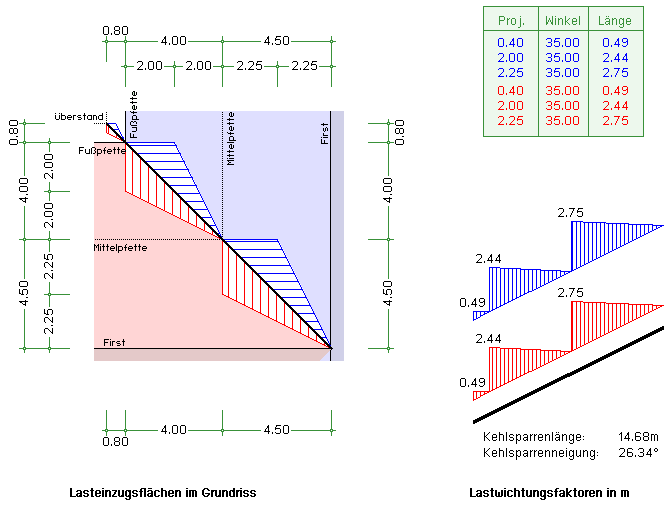

Die Seite Lasteinzugsflächen zeigt
an, welche Lastanteile der angrenzenden Dachflächen vom
zu berechnenden
Sparren aufgenommen werden müssen. |
Die hieraus resultierenden Lastwichtungsfaktoren
stellen Verteilungsfunktionen dar, die - mit den (konstanten)
Lastordinaten der Flächenlasten auf den Dachflächen
multipliziert - die vom Grat- bzw. Kehlsparren aufzunehmenden
Lasten darstellen. |
|
|
|
|
|
Lagerungsbedingungen Grat- / Kehlsparren |
|
|
|
|

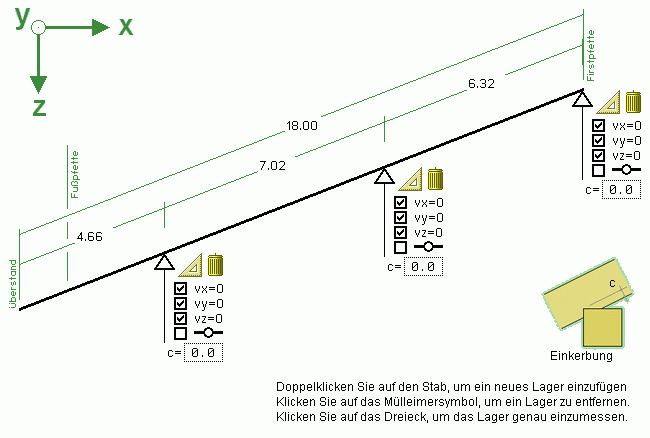

Auf der Seite Lager+Gelenke kann der
zu berechnende Sparren beliebig (unabhängig von der Lage
der First-,
Fuß- und Mittelpfetten) gelagert werden. |
Bei erstmaligem Aufruf unterstützt ein Assistent
die automatische Einrichtung von Lagern an signifikanten
Stellen des Trägers. |
Um weitere Lager (Gelenke) einzurichten, muss
der Träger an der gewünschten Stelle durch Doppelklick
aktiviert werden. |
Das Lager erscheint auf der Seite und kann über
die dem Lager angehefteten Interaktionselemente
modifiziert
werden. |
|
|
|
|
|
Belastung Grat- / Kehlsparren |
|
|
|
|
Die Belastung umfasst die ständigen Lasten,
die Mann-, Wind- und Schneelasten. |
Die ständige Belastung ist
unterteilt in das Konstruktionseigengewicht (das sich wiederum
in die Anteile der Grat-/Kehlsparren und der Schiftersparren
aufsplittet), die Gewichtslasten der Außenhaut sowie die
Innenausbaulast. |
Die Anzahl Mannlasten verstehen
sich als alternative Laststellungen, sodass bei der Schnittgrößenüberlagerung
nur jeweils einer (der am betracheten Ort ungünstigste)
berücksichtigt wird. |
Windlasten: die ortsabhängigen
Parameter können über das Programm 4H-WUSL, Wind- und Schneelasten, abgerufen werden. |
Zur Ermittlung der extremalen Beanspruchungen
der Sparren erfolgt eine automatische Aufteilung der Windlasten
bzgl. der Druck- und Sogeffekte durch das Programm. |
Schneelasten: die ortsabhängigen
Parameter können über das Programm 4H-WUSL
abgerufen werden. |
|
|
|
Nachweise zur Tragfähigkeit,
zur Stabilität (Knicken und Kippen) und zur Gebrauchstauglichkeit (Durchbiegungen) werden geführt. |
Die Einflüsse der Doppelbiegung und der ggf.
vorhandenen Einkerbungen auf die Tragfähigkeitsnachweise
können ausgeschaltet werden. |
Unter den Stabilitätsnachweisen wird zwischen
Knicken (vertikal), Knicken (horizontal) und Kippen unterschieden.
Jede dieser Stabilitätsuntersuchungen kann unabhängig
von den anderen an- bzw. abgewählt werden. |
Tragfähigkeitsnachweis für außergewöhnliche
Bemessungssituation Norddeutsche Tiefebene. |
Tragfähigkeitsnachweis zum Brandschutz: Genaueres
und vereinfachtes Verfahren der DIN 4102 zur Reduzierung der
Querschnittswerte bzw. der Rechenwerte der Festigkeit im Brandfalle. |
Zum Gebrauchstauglichkeitsnachweis zur Beschränkung
zulässiger Durchbiegungen werden zwei Verfahren angeboten:
Nachweis mit seltener und N. mit quasi-ständiger Bemessungssituation. |
|
|
|
|
|
|
|
|
|
Normen ............................... |
|
|
|
Funktionalität ....................... |
|
|
|
|
|
|
|
|
|
Geometrie ........................... |
|
|
|
Lasteinzugsflächen .............. |
|
|
|
Material + Querschnitt ......... |
|
|
|
Lager + Gelenke .................. |
|
|
|
|
|
|
|
|
|
ständige Lasten ................... |
|
|
|
Mannlasten .......................... |
|
|
|
Windlasten .......................... |
|
|
|
Schneelasten ...................... |
|
|
|
|
|
|
|
|
|
Tragfähigkeit ........................ |
|
|
|
Stabilität .............................. |
|
|
|
Formeln ............................... |
|
|
|
Sondernachweis .................. |
|
|
|
Brandschutz ........................ |
|
|
|
Gebrauchstauglichkeit ......... |
|
|
|
Vergleichslängen .................. |
|
|
|
|
|
|
|
|
|
... am Bildschirm .................. |
|
|
|
... in der Druckliste ............... |
|
|
|
|
|
|
|
|
|
|
|
Die Druckliste stellt ein prüfbares
Statikdokument dar, das alle notwendigen Informationen zum System,
zur Belastung und zu den Ergebnissen enthält. |
Die von pcae mitgelieferte Voreinstellung zum
Umfang der Druckliste stellt sicher, dass eine Prüfung
der Statik ohne weitere Nachfragen durchgeführt werden
kann. |
Bei einer Reduzierung des Umfangs (etwa um Papier
einzusparen) ist die Prüfbarkeit nicht unbedingt gewährleistet. |
Die Druckliste enthält auf Wunsch weitere
Elemente, die nützliche Informationen enthalten. Sie können
durch Aktivierung der entsprechenden Option ausgegeben werden. |
Die Druckausgabe kann in s/w oder Farbe erfolgen.
Die folgenden pdf-Dokumente sind in Farbe gesetzt. |
|
Der vorliegende Druck erfolgt mit der Einstellung minimal ohne Kopf- und Fußzeilen. Mit dem Programm PROLOG
kann über die Standardmöglichkeiten hinaus benutzerseits ein individuelles Statikdokument bereits in den Druck eingebaut werden, das dann auch
individuelle Kopf- und Fußzeilenbereiche enthält. |
|
Die englischsprachige Druckdokumentenausgabe gehört zum Lieferumfang von 4H-GRAT. |
|
|
Die Bauteile zu den nachfolgend aufgeführten Literaturquellen können über den nebenstehend dargestellten Button bei der Erzeugung eines neuen Bauteils aus dem Netz heruntergeladen werden. |
|
|
|
|
|
|
|
Gratsparren ............................................................................. |
|
.......... |
|
|
|
|
|
|
Kehlsparren ............................................................................. |
|
.......... |
|
|
|
|
|
|
|
|
