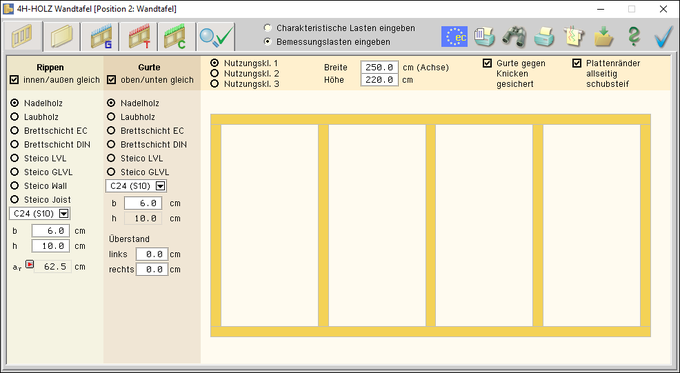

Bild vergrößern
das Programm dient zur Berechnung von Wandtafeln entspr. der Holzbaunormen DIN EN 1995-1 + NA:2013-08
und DIN 1052, Ausgabe 12/2008
die Tafeln können ein- oder beidseitig beplankt sein
als Belastung werden horizontale Einzellasten und vertikale Strecken- und Einzellasten vorgegeben
Für die Beplankung können folgende Materialien gewählt werden
Brettschichtholz
OSB (Oriented Strand Fibre Board), engl. für Grobspanplatte
Gipskarton
Sperrholz
Spanplatte
Faserplatte
Fermacell
Folgende Verbindungsmittel können gewählt werden.
glattschäftige Nägel
Sondernägel der Tragfähigkeitsklasse 1, 2, 3 bzw. A, B, C
Holzschrauben
SPAX - Schrauben
ASSY - Schrauben
Klammern
Zur Durchführung der erforderlichen Nachweise werden Bemessungsschnittgrößen vorgegeben.
Da die Holzbaunorm den Einfluss der Nutzungsklasse und der Lasteinwirkungsdauer unterscheidet, werden die Bemessungsschnittgrößen in Gruppen der entsprechenden Klasse der Lasteinwirkungsdauer (KLED) eingegeben.
Folgende Nachweise werden vom Programm geführt
Nachweis der Scheibenbeanspruchung
... der Schwellenpressung
... des Druckgurtes
... der vertikalen Rippen
... der Verformung im Grenzzustand der Tragfähigkeit
... der Verformung im Grenzzustand der Gebrauchstauglichkeit
Ermittlung der Ankerkräfte
Eurocodes und Nationale Anhänge
Die EC-Standardparameter (Empfehlungen ohne nationalen Bezug) wie auch die Parameter der zugehörigen
deutschen Nationalen Anhänge (NA-DE) gehören grundsätzlich zum Lieferumfang der pcae-Software.
Zum Lieferumfang gehört zudem ein Werkzeug, mit dem sogenannte nationale Anwendungsdokumente (NADs)
erstellt und verwaltet werden. Hiermit können benutzerseits weitere Nationale Anhänge anderer Nationen erstellt werden.
Weiterführende Informationen zum Werkzeug
Grat-/Kehlsparren ..................
Trägerstöße ...........................
Wandtafel
Pult-/Satteldach .....................
Verbindungsmittel ..................
Deckentafel ...........................
Kehlbalkenanschlüsse ...........
Holzträgeranschlüsse ............
Schwingnachweis .................
verstärkter Holzträger ............
zusammenges. Holztr. ...........
Versätze ...............................
Trägerdurchbrüche ................
Auflagerausklinkungen ..........
... und alle 4H-Programme ....
Haupteingabefenster ............................

nationaler Anhang ................
Druckeinstellungen ...............
Druckvorschau .....................
Druckdialog .........................
Plotausgabe ........................
allgemeine Buttons ...............
Eingabe der Rippen u. Abmessungen ..
Eingabe der Beplankung ......................
Beplankung .........................
Verbindungsmittel ................
Schnittgrößen Gebrauchstauglichkeit ..
Schnittgrößen Tragfähigkeit .................
Darstellung der Ausnutzungen .............
Nachweise ............................................
Scheibenbeanspruchung .......
Druckgurt / vertikale Rippen
Schwellenpressung ..............
Verformung ..........................

Die Druckliste stellt ein prüfbares Statikdokument dar, das alle notwendigen Informationen zum System, zur Belastung und zu den Ergebnissen enthält.
Die von pcae mitgelieferte Voreinstellung zum Umfang der Druckliste stellt sicher, dass eine Prüfung der Statik ohne weitere Nachfragen durchgeführt werden kann.
Bei einer Reduzierung des Umfangs (etwa um Papier einzusparen) ist die Prüfbarkeit nicht unbedingt gewährleistet.
Die Druckliste enthält auf Wunsch weitere Elemente, die nützliche Informationen enthalten. Sie können durch Aktivierung der entsprechenden Option ausgegeben werden.
Zum Lieferumfang des Programms gehört die englischsprachige Druckdokumentenausgabe.
Die Druckausgabe kann in s/w oder Farbe erfolgen. Die folgenden pdf-Dokumente sind in Farbe gesetzt.
