Schnittgrößenimport
Die für das vorliegende Programm erforderlichen Nachweisschnittgrößen können aus den Stabwerksprogrammen
4H-NISI, Ebene Stabtragwerke, und
4H-FRAP, Räumliche Stabtragwerke, importiert werden.
4H-EC3IS kann bis zu 10.000 Schnittgrößenkombinationen in einem Rechenlauf bearbeiten.
Durch Markierung im Stabwerksprogramm können alle gleichartigen Nachweisschnitte / Anschlüsse / Fußpunkte
in einem Rutsch an 4H-EC3IS übergeben und nachgewiesen werden.
Eurocodes und Nationale Anhänge
Die EC-Standardparameter (Empfehlungen ohne nationalen Bezug) wie auch die Parameter der zugehörigen
deutschen Nationalen Anhänge (NA-DE) gehören grundsätzlich zum Lieferumfang der pcae-Software.
Zum Lieferumfang gehört zudem ein Werkzeug, mit dem sogenannte nationale Anwendungsdokumente (NADs)
erstellt und verwaltet werden. Hiermit können benutzerseits weitere Nationale Anhänge anderer Nationen erstellt werden.
Weiterführende Informationen zum Werkzeug.
alle pcae-EC 3-Stahlbauprogramme im Überblick
4H-EC3BL - Beul- u. Querschnittsklasse 4-Nachweise
4H-EC3IH - Typisierter IH-Anschluss
4H-EC3BN - Brandschutznachweis
4H-EC3IM - Typisierter IM-Anschluss
4H-EC3BT - Biegesteife Trägeranschlüsse
4H-EC3IS - Typisierter IS,IW,IG,IK-Anschluss
4H-EC3BV - Stahlbau-Basisverbindungen
4H-EC3LK - Lasteinleitung Kranbahn u. Trägerkreuzung
4H-EC3EM - Ermüdungsnachweis EC 3-1-9
4H-EC3LS - Laschenstoß
4H-EC3FK - Knotenblech mit freier Anschlusskonfig.
4H-EC3NV - Normalkraftverbindung
4H-EC3FP - Stahlstützenfuß
4H-EC3QN - Querschnittsnachweise Stahl und Alu
4H-EC3FS - biegest. Stirnplattenst. freies Schraubenbild
4H-EC3RE - Rahmenecke / T-Anschluss
4H-EC3GK - Stahlbau-Grundkomponenten
4H-EC3SA - Schweißnahtanschluss
4H-EC3GT - Gelenkige Trägeranschlüsse
4H-EC3ST - Stabilität
4H-EC3HK - Hohlprofilknoten
4H-EC3TT - Biegestoß mit thermischer Trennschicht
Das Programm 4H-EC3IS, Typisierter IS,IW,IG,IK-Anschluss, berechnet gelenkige Trägeranschlüsse, die in dem Ringbuch Typisierte Anschlüsse im Stahlhochbau nach DIN EN 1993-1-8, Kapitel IS, IW, IG, IK, verzeichnet sind.
Es werden gelenkige Anschlüsse mit Stirnblech (IS), Winkeln (IW), Winkeln mit großem Spalt (IG) sowie Ausklinkungen (IK) berechnet.
Geometrie- und Materialparameter werden dem Ringbuch entnommen und nach dem ECCS-Standard ausgewertet.
Der ECCS-Standard wird von einer europäischen Organisation aufgestellt, die Nachweisrichtlinien des Eurocode 3 kommentiert oder ergänzt (s. Literatur).
Damit lässt sich die Querkrafttragfähigkeit des gelenkigen Anschlusses bestimmen.
Beim Stirnblech- und Winkelanschluss wird außerdem die erforderliche Mindestdicke des Last aufnehmenden
Blechs (Hauptträgersteg) ermittelt. Beim Stirnblechanschluss wird die erforderliche Schweißnahtdicke angegeben.
Im Endergebnis werden die maximale Querkrafttragfähigkeit und ggf. die minimalen Blech- und Schweißnahtdicken angegeben.
Bei Anschlüssen mit Ausklinkungen wird der Querschnittsnachweis für den ausgeklinkten Bereich durchgeführt.
Dem Ringbuch werden lediglich die Geometrie- und Materialparameter der Stirnblechverbindung entnommen;
der Berechnungsablauf folgt der pcae-eigenen Vorgehensweise.
Daher können Unterschiede zu den Ergebnissen aus dem Ringbuch auftreten, deren Ursachen auf Grund der
unzureichenden Dokumentation des Ringbuchs nicht zu klären sind.
Mit dem Programm 4H-EC3IS besteht die Möglichkeit, dem Berechnungsablauf bis ins Detail zu folgen und
die Tragfähigkeiten und Versagensmechanismen der Verbindung nachzuvollziehen.
Über den Datenexport kann der einfache Ringbuch-Anschluss in das wesentlich komplexere
Programm 4H-EC3GT, Gelenkiger Trägeranschluss, übernommen und dort modifiziert werden.
Eingabeoberfläche
Bild vergrößern
der Anschluss wird als geschraubte Stirnblech- oder Winkelverbindung ausgeführt, deren Geometrie- und Materialdaten dem Ringbuch Typisierte Anschlüsse im Stahlhochbau nach EC 3-1-8 entsprechen
die Eingabe erfolgt in Anlehnung an die Vorgehensweise zur Auswahl eines geeigneten Anschlusses aus
dem Ringbuch
es werden entweder nur die Tragfähigkeiten ermittelt oder es erfolgt der Nachweis der eingegebenen
Lastkombinationen
die Bemessungslasten müssen i.A. nicht umgerechnet werden.
Die B. werden im Rotationspunkt (Gelenk, bei allen Anschlusstypen handelt sich hierbei um den Kontaktpunkt zwischen Nebenträgerachse und Hauptträgersteg) eingegeben.
Die Bemessungslasten können entweder 'per Hand' eingegeben oder importiert werden. Der Datenimport
kann aus einem pcae-Programm oder über eine ASCII-Schnittstelle erfolgen.
Die ermittelten Tragfähigkeiten können sortiert werden, so dass die maßgebenden Lke sofort sichtbar werden.
die Schweißnähte zwischen Nebenträger und Stirnblech werden als voll tragfähig angenommen und so bemessen, dass Blechversagen vor Nahtversagen eintritt
die Querschnittstragfähigkeit des ausgeklinkten Trägers wird mit dem Nachweisverfahren Elastisch-Elastisch nachgewiesen
die Ergebnisdarstellung am Bildschirm erfolgt sowohl in Kurzform in Anlehnung an das Ringbuch als auch lastfallweise in ausführlicherer Form zur besseren Einschätzung der Versagensform.
In Kurzform werden die Tragfähigkeiten, in ausführlicher Form die Ausnutzungen je Lastfall angegeben.
im Ausgabeprotokoll wird bei Bedarf der Rechenweg in ausführlicher Form dargestellt, so dass jeder Zahlenwert nachvollzogen werden kann. Natürlich kann das Statikdokument auch wesentlich reduziert werden.
Export der Konstruktionszeichnung im DXF-Format zur Weiterbearbeitung in einem CAD-System
Englischsprachige Druckdokumentenausgabe
Die folgenden Darstellungen zeigen eine Auswahl der Konstruktionsmöglichkeiten.

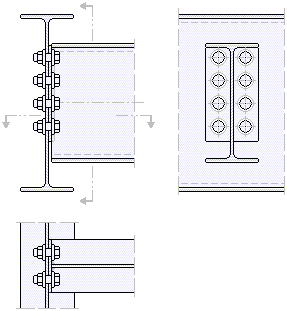

Stirnblechanschluss IS
Winkelanschluss IW

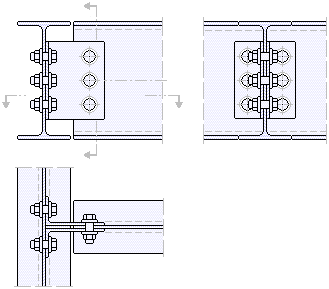

Winkelanschluss IG (großer Spalt)
Ausklinkungen IK
Eingabeoberfläche
Anschlussparameter

Allgemeines ........................
Material ..............................
Träger .................................
Bildschirmgrafik ...................
Tragfähigkeiten
Schnittgrößen
Nachweise EC 3
Ber. Punktequerschnitt ........
Berücksichtg. Druckkontakt
ECCS - Modellvoraussetzgn.
Nachweise ..........................
Stirnblechanschluss .............
Winkelanschluss .................
Grundkomponenten
Stützenflansch mit Biegung
Stirnblech mit Biegung ........
Schrauben mit Zugbeanspr.
Schrauben Abscherbeanspr.
Schrauben Lochleibungsb.
Basisverbindungen

Schraubenverbindungen ......
Schweißverbindungen .........
T-Stummel mit Zug ..............
T-St. 4 Schrauben je Reihe
Linienquerschnitt
Stahlsorten
Ausdrucksteuerung
nationale EC-Anhänge

Die Druckliste stellt ein prüfbares Statikdokument dar, das alle notwendigen Informationen zum System, zur
Belastung und zu den Ergebnissen enthält.
Die von pcae mitgelieferte Voreinstellung zum Umfang der Druckliste stellt sicher, dass eine Prüfung der Statik ohne weitere Nachfragen durchgeführt werden kann.
Bei einer Reduzierung des Umfangs (etwa um Papier einzusparen) ist die Prüfbarkeit nicht unbedingt gewährleistet.
Die Druckliste enthält auf Wunsch weitere Elemente, die nützliche Informationen enthalten; sie können durch Aktivierung der entsprechenden Option ausgegeben werden.
Die Druckausgabe kann in s/w oder Farbe erfolgen. Die folgenden pdf-Dokumente sind in Farbe gesetzt.
Der vorliegende Druck erfolgt mit der Einstellung minimal ohne Kopf- und Fußzeilen. Mit dem Programm PROLOG
kann über die Standardmöglichkeiten hinaus benutzerseits ein individuelles Statikdokument bereits in den Druck eingebaut werden, das dann auch individuelle Kopf- und Fußzeilenbereiche enthält.
Die englischsprachige Druckdokumentenausgabe gehört zum Lieferumfang von 4H-EC3IS.
Die nachfolgend aufgeführten Beispielbauteile können über den nebenstehend dargestellten Button bei der Erzeugung eines neuen Bauteils aus dem Netz heruntergeladen werden.
  deutsch englisch
IS-Anschluss ........................................................................... ..........
IW-Anschluss .......................................................................... ..........
IG-Anschluss ........................................................................... ..........
IK-Anschluss ........................................................................... ..........

Normen
DIN EN 1990, Eurocode 0: Grundlagen der Tragwerksplanung; Deutsche Fassung EN 1990:2002 + A1:2005 + A1:2005/AC:2010, Deutsches Institut für Normung e.V., Ausgabe Dezember 2010
DIN EN 1990/NA, Nationaler Anhang – National festgelegte Parameter – Eurocode 0: Grundlagen der Tragwerksplanung; Deutsches Institut für Normung e.V., Ausgabe Dezember 2010
DIN EN 1991-1-2, Eurocode 1: Einwirkungen auf Tragwerke – Teil 1-2: Allgemeine Einwirkungen - Brandeinwirkungen auf Tragwerke; Deutsche Fassung EN 1991-1-2, Deutsches Institut für Normung e.V., Ausgabe Dezember 2010
DIN EN 1991-1-2/NA, Nationaler Anhang – National festgelegte Parameter – Eurocode 1: Einwirkungen auf Tragwerke – Teil 1-2: Allgemeine Einwirkungen - Brandeinwirkungen auf Tragwerke;
Deutsches Institut für Normung e.V., Ausgabe September 2015
DIN EN 1993-1-1, Eurocode 3: Bemessung und Konstruktion von Stahlbauten – Teil 1-1: Allgemeine Bemessungsregeln und Regeln für den Hochbau; Deutsche Fassung EN 1993-1-1:2005 + AC:2009,
Deutsches Institut für Normung e.V., Ausgabe Dezember 2010
DIN EN 1993-1-1/A1, Eurocode 3: Bemessung und Konstruktion von Stahlbauten – Teil 1-1: Allgemeine Bemessungsregeln und Regeln für den Hochbau; Deutsche Fassung EN 1993-1-1:2005/A1:2014,
Deutsches Institut für Normung e.V., Ausgabe Juli 2014
DIN EN 1993-1-1/NA, Nationaler Anhang – National festgelegte Parameter – Eurocode 3: Bemessung und Konstruktion von Stahlbauten – Teil 1-1: Allgemeine Bemessungsregeln und Regeln für den Hochbau;
Deutsches Institut für Normung e.V., Ausgabe Dezember 2018
DIN EN 1993-1-2, Eurocode 3: Bemessung und Konstruktion von Stahlbauten – Teil 1-2: Allgemeine Regeln - Tragwerksbemessung für den Brandfall; Deutsche Fassung EN 1993-1-2,
Deutsches Institut für Normung e.V., Ausgabe Dezember 2010
DIN EN 1993-1-2/NA, Nationaler Anhang – National festgelegte Parameter – Eurocode 3: Bemessung und Konstruktion von Stahlbauten – Teil 1-2: Allgemeine Regeln - Tragwerksbemessung für den Brandfall;
Deutsches Institut für Normung e.V., Ausgabe Dezember 2010
DIN EN 1993-1-3, Eurocode 3: Bemessung und Konstruktion von Stahlbauten – Teil 1-3: Allgemeine Regeln – Ergänzende Regeln für kaltgeformte Bauteile und Bleche;
Deutsche Fassung EN 1993-1-3:2006 + AC:2009, Deutsches Institut für Normung e.V., Ausgabe Dezember 2010
DIN EN 1993-1-3/NA, Nationaler Anhang – National festgelegte Parameter – Eurocode 3: Bemessung und Konstruktion von Stahlbauten – Teil 1-3: Allgemeine Regeln – Ergänzende Regeln für kaltgeformte dünnwandige Bauteile und Bleche, Deutsches Institut für Normung e.V., Ausgabe Dezember 2010
DIN EN 1993-1-5, Eurocode 3: Bemessung und Konstruktion von Stahlbauten – Teil 1-5: Plattenförmige Bauteile; Deutsche Fassung EN 1993-1-5:2006 + AC:2009 + A1:2017 + A2:2019,
Deutsches Institut für Normung e.V., Ausgabe Oktober 2019
DIN EN 1993-1-5 Berichtigung 1, Eurocode 3: Bemessung und Konstruktion von Stahlbauten – Teil 1-5: Plattenförmige Bauteile; Deutsche Fassung EN 1993-1-5:2006 + AC:2009 + A1:2017 + A2:2019, Berichtigung 1,
Deutsches Institut für Normung e.V., Ausgabe Juli 2020
DIN EN 1993-1-5/NA, Nationaler Anhang – National festgelegte Parameter – Eurocode 3: Bemessung und Konstruktion von Stahlbauten – Teil 1-5: Plattenförmige Bauteile;
Deutsches Institut für Normung e.V., Ausgabe Dezember 2010
DIN EN 1993-1-8, Eurocode 3: Bemessung und Konstruktion von Stahlbauten – Teil 1-8: Bemessung von Anschlüssen; Deutsche Fassung EN 1993-1-8:2005 + AC:2009,
Deutsches Institut für Normung e.V., Ausgabe Dezember 2010
DIN EN 1993-1-8/NA, Nationaler Anhang – National festgelegte Parameter – Eurocode 3: Bemessung und Konstruktion von Stahlbauten – Teil 1-8: Bemessung von Anschlüssen;
Deutsches Institut für Normung e.V., Ausgabe November 2020
DIN EN 1999-1-1, Eurocode 9: Bemessung und Konstruktion von Aluminiumtragwerken – Teil 1-1: Allgemeine Bemessungsregeln; Deutsche Fassung EN 1999-1-1:2007 + A1:2009 + A2:2013,
Deutsches Institut für Normung e.V., Ausgabe März 2014
DIN EN 1999-1-1/NA, Nationaler Anhang – National festgelegte Parameter – Eurocode 9: Bemessung und Konstruktion von Aluminiumtragwerken – Teil 1-1: Allgemeine Bemessungsregeln;
Deutsches Institut für Normung e.V., Ausgabe Dezember 2010
DIN 18800-1, Stahlbauten – Teil 1: Bemessung und Konstruktion; Deutsches Institut für Normung e.V.,
Ausgabe März 2018
Bemessung
E. Kahlmeyer, K. Hebestreit, W. Vogt: Stahlbau nach EC3, Bemessung und Konstruktion, Träger - Stützen - Verbindungen, 6. Auflage, Werner-Verlag, 2012
R. Kindmann, M. Stracke: Verbindungen im Stahl- und Verbundbau, 3. Auflage, Verlag Ernst & Sohn, 2012
R. Kindmann, M. Krüger: Stahlbau Teil 1: Grundlagen, 5. Auflage, Verlag Ernst & Sohn, 2013
R. Kindmann: Stahlbau Teil 2: Stabilität und Theorie II. Ordnung, 4. Auflage, Verlag Ernst & Sohn, 2008
R. Kindmann, J. Frickel: Elastische und plastische Querschnittstragfähigkeit, Grundlagen, Methoden, Berechnungsverfahren, Beispiele, Verlag Ernst & Sohn, 2002
G. Wagenknecht: Stahlbau-Praxis nach Eurocode 3, Band 1: Tragwerksplanung, Grundlagen,
5. Auflage, Bauwerk BBB, Beuth Verlag GmbH, 2014
G. Wagenknecht: Stahlbau-Praxis nach Eurocode 3, Band 2: Verbindungen und Konstruktionen,
3. Auflage, Bauwerk BBB, Beuth Verlag GmbH, 2011
G. Wagenknecht: Stahlbau-Praxis nach Eurocode 3, Band 3: Komponentenmethode,
Bauwerk BBB, Beuth Verlag GmbH, 2014
D. Ungermann, K. Weynand, J.-P. Jaspart, B. Schmidt: Momententragfähige Anschlüsse mit und ohne Steifen, Stahlbau Kalender 2005, Verlag Ernst & Sohn, 2005
D. Ungermann, S. Schneider: Stahlbaunormen DIN EN 1993-1-8: Bemessung von Anschlüssen, Stahlbau Kalender 2013, Verlag Ernst & Sohn, 2013
D. Ungermann, M. Feldmann, O. Oberegge et.al.: Entwicklung eines Bemessungsmodells für geschraubte, momententragfähige Kopfplattenverbindungen mit 4 Schrauben in einer Schraubenreihe auf der Grundlage
der prEN 1993-1-8:2003: Forschungsbericht zum Forschungsvorhaben AiF Nr. 15059,
Deutscher Ausschuss für Stahlbau (DASt), Stahlbau Verlags- und Service GmbH, 2009
Björn Schmidt: Zum Tragverhalten von geschraubten momententragfähigen Stirnplattenverbindungen mit
4 Schrauben in jeder Schraubenreihe, Dissertation, TU Dortmund, 2008
Beispiele zur Bemessung von Stahltragwerken nach DIN EN 1993 Eurocode 3,
bauforumstahl e.V., Verlag Ernst & Sohn Gmbh & Co. KG
K. Weynand, R. Oerder: Typisierte Anschlüsse im Stahlhochbau nach DIN EN 1993-1-8,
Stahlbau Verlag- und Service GmbH, Gesamtausgabe 2013, 2013
K. Weynand, R. Oerder, B. Gorgels: Typisierte Anschlüsse im Stahlhochbau nach DIN EN 1993-1-8,
Stahlbau Verlag- und Service GmbH, Ergänzungsband 2018, 2018
J.-P. Jaspart, K. Weynand: Design of Joints in Steel and Composite Structures, ECCS Eurocode Design Manuals, Berlin, 2016
L. Nasdala, B. Hohn, R. Rühl: Bemessung von Stirnplattenanschlüssen mit elastomerer Zwischenschicht, Bauingenieur, Bd. 80, Dezember 2005
Y. Ciupack, H. Pasternak: Thermisch getrennte Stirnplattenstöße, Bauingenieur, Bd. 88, Dezember 2013
Druckschrift Kerncompactlager, Calenberg Ingenieure GmbH, Salzhemmendorf, www.calenberg-ingenieure.de
ECCS Document No. 126: European Recommentdations for the Design of Simple Joints in Steel Structures.
ECCS TC10 - Structural Connections, 2009. J.P. Jaspart, J.F. Demonceau, S. Renkin, M.L. Guillaume
D. Ungermann, R. Puthli, Th. Ummenhofer, K. Weynand: Eurocode 3, Bemessung und Konstruktion von Stahlbauten, Band 2: Anschlüsse, DIN EN 1993-1-8 mit Nationalem Anhang, Kommentar und Beispiele, 2015
B. Braun, U. Kuhlmann: Bemessung und Konstruktion von aus Blechen zusammengesetzten Bauteilen
nach DIN EN 1993-1-5, Stahlbau-Kalender 2009, Verlag Ernst & Sohn, 2009
U. Kuhlmann, A. Zizza, B. Braun: Stahlbaunormen DIN EN 1993-1-5: Bemessung und Konstruktion von
Stahlbauten - Plattenförmige Bauteile, Stahlbau Kalender 2012, Verlag Ernst & Sohn, 2012
R. Timmers, G. Lener, F. Sinur, B. Kövesdi, R. Chacon: Stabilitätsnachweise nach EN 1993-1-5 - Theorie und Beispiele, Stahlbau-Kalender 2015, Verlag Ernst & Sohn, 2015
M. Feldmann, U. Kuhlmann, M. Mensinger: Entwicklung und Aufbereitung wirtschaftlicher Bemessungsregeln für Stahl- und Verbundträger mit schlanken Stegblechen im Hoch- und Brückenbau: Forschungsbericht zum Forschungsvorhaben AiF Nr. 14771, Deutscher Ausschuss für Stahlbau (DASt), Stahlbau Verlag GmbH, 2008
C. Seeßelberg: Kranbahnen, 4. Auflage, Bauwerk BBB, Beuth Verlag GmbH, 2014
A. Steurer: Das Tragverhalten und Rotationsvermögen geschraubter Stirnplattenverbindungen, Institut für Baustatik und Konstruktion, ETH Zürich, Zürich, Dezember 1999
T. Laufs, C. Radlbeck: Aluminiumbau-Praxis nach Eurocode 9, Berechnung und Konstruktion,Bauwerk, Bauwerk, Beuth-Verlag GmbH, 2015
J.-M. Franssen, P. Vila Real: Fire Design of Steel Structures, 2nd Edition, ECCS - European Convention for Constructional Steelwork, 2015
DASt-Richtlinie 027: Ermittlung der Bauteiltemperatur feuerverzinkter Stahlbauteile im Brandfall, Ausgabe Nov. 2020
M. Mensinger, M. Stadler: Brandschutznachweise, Workshop Eurocode 3 – Rechenbeispiele, 8. November 2008, München
Berechnungsrichtlinie für die Querschnitts- und Stabbemessung nach Eurocode 3 mit Schwerpunkt auf semi-kompakten Querschnitten; TU Graz Institut für Stahlbau, Lessingstr. 25/38010 Graz
W. Martin: ζ-Werte für den Biegedrillknicknachweis von I-Profilen
J. Lindner, J. Scheer, H. Schmidt: Stahlbauten, Erläuterungen zu DIN 18800 Teil 1 bis Teil 4, Beuth-Kommentare
J. Lindner: Stabilisierung von Trägern durch Trapezbleche, Stahlbau 56 (1987), S. 9-15
R. Puthli: Hohlprofilkonstruktionen im Geschossbau - Ausblick auf die europäische Normung, Stahlbau-Kalender 2002, Verlag Ernst & Sohn, Berlin, 2002
R. Puthli, R. Ummenhofer, J. Wardenier, I. Pertermann: Anschlüsse mit Hohlprofilen nach DIN EB 1993-1-8, Stahlbau-Kalender 2011, Verlag Ernst & Sohn, Berlin, 2011
J. Wardenier, Y. Kurobane, J.A. Packer, G.J. van der Vegte, X.-L. Zhao: Berechnung + Bemessung von Verbindungen aus Rundhohlprofilen unter vorwiegend ruhender Belastung, CIDECT 1, 2. Aufl. 2008/2011
J.A. Packer, J. Wardenier, X.-L. Zhao, G.J. van der Vegte, Y. Kurobane: Anschlüsse mit rechteckigen Hohlprofilen unter vorwiegend ruhender Belastung, CIDECT 3, 2. Aufl. 2009/2012
Bestelltext für Ihre e-Mail
Zur Bestellung des Programms 4H-EC3IS, Typisierter IS,IW,IG,IK-Anschluss, fügen Sie bitte den folgenden
Textbaustein per copy ([Strg]+[c]) und paste ([Strg]+[v]) formlos in eine e-Mail mit Ihrer Signatur ein.
Mailadresse: dte@pcae.de
Wir bestellen 4H-EC3IS, Typisierter IS,IW,IG,IK-Anschluss, für EUR 290 + MWSt.
mit Rückgaberecht innerhalb von vier Wochen ab Eingang in unserem Hause
