Hohlprofilknoten

Das Programm 4H-EC3HK, Hohlprofilknoten, weist geschweißte Hohlprofilknoten n. Eurocode 3-1-8, Kap. 7, nach.
Alternativ können Anschlüsse mit Kreis- oder Rechteckhohlprofilen nach dem CIDECT-Handbuch berechnet werden.
Es werden die im EC 3 angegebenen Knotentypen (T-/Y-, X-, K-/N-, KT-, DY- und DK-Knoten) unterstützt.
Außerdem können geschweißte Rahmeneckknoten (RE-Knoten) berechnet werden.
T-/Y-, X-, K-/N- und KT-Knoten können sowohl eben als auch räumlich vorliegen; DY-, DK- und RE-Knoten
werden nur eben berechnet.
Bei der ebenen Betrachtung werden für die Streben eines T-/Y- oder X-Knotens auch Biegemomente (nur in der Ebene) berücksichtigt, ansonsten wird von einem gelenkigen Anschluss der Streben an den Gurt ausgegangen.
Der Gurt kann Normalkräfte, Querkräfte und Biegemomente erhalten.
Die Streben werden mit umlaufenden Kehlnähten oder Stumpfnähten am Gurt befestigt.
Es stehen folgende Nachweise zur Verfügung
Knotennachweis
Schweißnahtnachweis
Querschnittsnachweis
Im Endergebnis wird die maximale Tragfähigkeitsausnutzung für die maßgebende Lastkombination angegeben.
Datei wird eine 5%-ige Überschreitung der zulässigen Ausnutzung toleriert.
Leistungsmerkmale
der Knoten kann in einer fotorealistischen 3D-Grafik parallel zur Eingabe kontrolliert werden.
Mit dem 3D-Viewer ist es außerdem möglich, detailgenaue Ansichten zu erzeugen und im Druckdokument auszugeben.
Da der 3D-Viewer in einem separaten Fenster läuft, ist der visuelle Überblick jederzeit gewährleistet.
die Bemessungslasten können entweder 'per Hand' eingegeben oder importiert werden.
Der Datenimport kann aus einem pcae-Programm oder über eine ASCII-Schnittstelle erfolgen.
die umlaufenden Schweißnähte zur Befestigung der Streben am Gurt werden mit dem vereinfachten Verfahren oder dem richtungsbezogenen Verfahren nachgewiesen.
Sie dürfen bei der Ermittlung der Tragfähigkeit nicht maßgebend werden.
es werden Hohlprofile (Kreis-, Rechteckrohr) oder Sonderprofile (Streben: Blech, I-Profil, Gurt: I-, U-Profil) verwendet, die entweder dem pcae-eigenen Profilmanager entnommen oder als typisierter Querschnitt parametrisiert eingegeben werden können.
die Hohlprofil-Streben können mit einem beliebigen Winkel an den Gurt angeschlossen werden. Werden für Streben jedoch Sonderprofile verwendet, muss ein rechter Winkel vorliegen.
die Stahlsorte kann entweder einheitlich oder für jedes Verbindungselement separat festgelegt werden.
die Schweißnähte können entweder einheitlich oder für jede Strebe separat definiert werden.
die Materialsicherheitsbeiwerte werden dem nationalen Anhang des Eurocodes entnommen.
Sie werden angezeigt und zur Bearbeitung freigegeben.
die Querschnittstragfähigkeit im Anschlussbereich kann elastisch oder plastisch nachgewiesen werden.
im Ausgabeprotokoll wird bei Bedarf der Rechenweg in ausführlicher Form dargestellt, so dass jeder Zahlenwert nachvollzogen werden kann. Natürlich kann das Statikdokument auch wesentlich reduziert werden.
Ein Foto der 3D-Grafik (s.o.) kann ebenso implementiert werden wie ein beliebiger Text (Vorbemerkungen).
die Konstruktionszeichnung kann im DXF-Format zur Weiterbearbeitung in einem CAD-System exportiert werden.
Eurocodes und Nationale Anhänge
Die EC-Standardparameter (Empfehlungen ohne nationalen Bezug) wie auch die Parameter der zugehörigen
deutschen Nationalen Anhänge (NA-DE) gehören grundsätzlich zum Lieferumfang der pcae-Software.
Zum Lieferumfang gehört zudem ein Werkzeug, mit dem sogenannte nationale Anwendungsdokumente (NADs)
erstellt und verwaltet werden. Hiermit können benutzerseits weitere Nationale Anhänge anderer Nationen erstellt werden.
Weiterführende Informationen zum Werkzeug

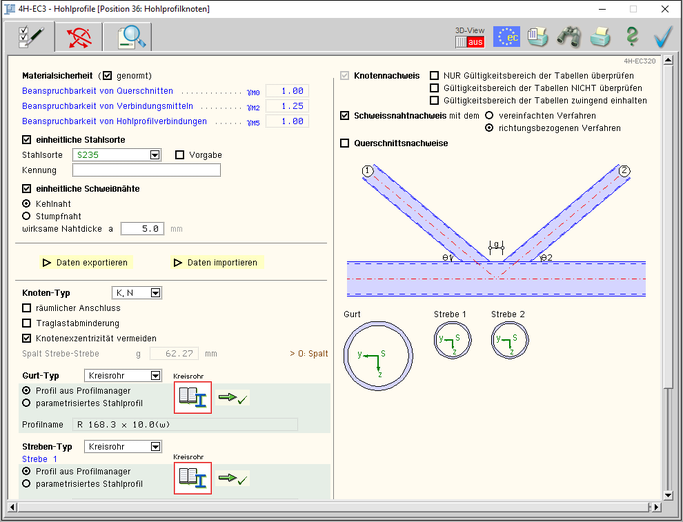

Eingabeoberfläche
