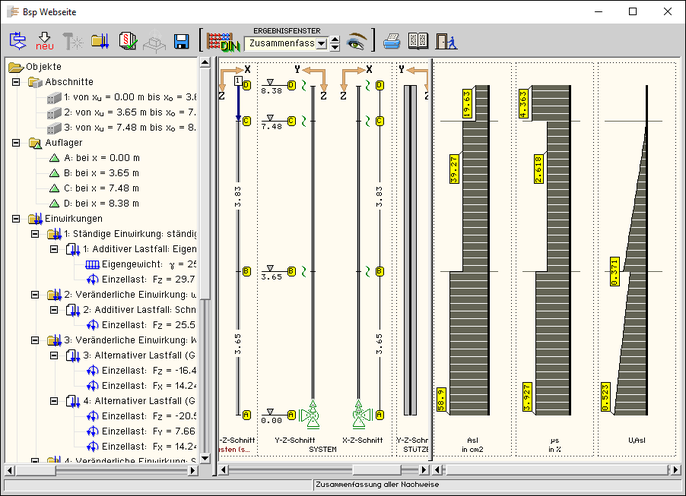

Eingabeoberfläche ................ |
|
|
|
Stichwortverzeichnis ............. |
|
|
|
|
Leistungsumfang .................. |
|
|
|
Druckdokumente .................. |
|
|
|
Literatur ............................... |
|
|
|
|
|
|
|
Berechnung und Bemessung von allgemeinen Stahlbetondurchlaufstützen
unter räumlicher Belastung
nach EC 2 + NA und DIN 1045-1 |
|
|
Stabilitätsnachweis nach Theorie II. Ordnung unter Berücksichtigung
von effektiven Steifigkeiten (Zustand 2) für allgemeine
Querschnitte |
|
|
Brandbemessung für typisierte Querschnitte nach dem
Zonenverfahren |
|
|
bezüglich des statischen Systems gelten für die
Brandbemessung keine Einschränkungen |
|
|
4H-STUB übergibt automatisch die relevanten Bemessungswerte an 4H-FUND,
Fundamente |
|
|
das Druckdokument kann farbig
und in englischer Sprache ausgegeben werden |
|
|
|
|
Eurocodes und Nationale Anhänge |
|
Die EC-Standardparameter (Empfehlungen ohne
nationalen Bezug) wie auch die Parameter der zugehörigen
deutschen
Nationalen Anhänge (NA-DE) gehören grundsätzlich zum Lieferumfang der pcae-Software. |
Zum
Lieferumfang gehört zudem ein Werkzeug, mit dem sogenannte nationale Anwendungsdokumente
(NADs)
erstellt und verwaltet werden. Hiermit können benutzerseits weitere Nationale Anhänge anderer Nationen erstellt werden. |
Weiterführende Informationen zum Werkzeug. |
|
|
|
|
|
|
|
|
|
Bild vergrößern |
|
|
|
|
|
|
|
|
System |
|
Pendel-, Krag- und allgemeine Stützensysteme
mit beliebigen Randbedingungen |
|
|
|
|
Lager können exzentrisch und verdreht zur Stützenachse
angeordnet werden |
|
|
|
|
Querschnittssprünge und Versatz der Stützenachse
durch beliebige (auch linear veränderliche) Ausrichtung
und Verdrehung der Abschnitte bezüglich der Stützenachse |
|
|
|
|
Querschnitt |
|
|
|
polygonale Querschnitte können mit dem Programm 4H-QUER konstruiert und von 4H-STUB
übernommen werden |
|
|
|
|
sowohl Punktbewehrung als auch verteilte bzw. Linienbewehrung |
|
|
für die typisierten Querschnitte stehen auch typisierte
Bewehrungsbilder zur Verfügung |
|
|
typisierte Querschnittsformen können gevoutet beschrieben
werden |
|
|
Vorgabe der Bewehrungsquerschnitte sowohl durch Anzahl und
Durchmesser als auch der Fläche
direkt möglich |
|
|
innerhalb eines Bewehrungsbildes kann unterschieden werden
zwischen konstanten und zu
erhöhenden Positionen |
|
|
optische Kontrolle des Querschnitts (Ausrichtung und Angriffspunkte
von Punkt- und Linienfedern) durch
grafische Darstellung beliebiger Schnitte im Abschnitt |
|
|
|
|
Belastung |
|
|
|
Linienlasten können konstant, trapezförmig oder
linear veränderlich sein |
|
|
alle Lastbilder können an beliebigen Stellen des Trägers
platziert werden |
|
|
alle Lastbilder können exzentrisch bzgl. der Stützenachse
wirken und um die Stützenachse gedreht werden |
|
|
|
|
Imperfektionen |
|
|
|
Imperfektionen werden als Vorverformungen quer zur Stützenachse
und als Vorverdrehung um
die Stützenachse beschrieben |
|
|
der Wirkungsbereich einer Imperfektionsfigur kann zwischen
zwei beliebigen Schnitten der Stütze liegen |
|
|
der Wert der Imperfektion kann absolut oder bzgl. der Länge
des Wirkungsbereichs vorgegeben werden |
|
|
Vorverformungen können aus Vorverdrehung, Vorverkrümmung
und einer konstanten Vorverschiebung zusammengesetzt oder allgemein
durch Vorgabe der Anfangs- und Endverschiebung und -verdrehung
festgelegt werden |
|
|
der Einfluss der Imperfektionen auf Lastangriffspunkte und
Lagerbedingungen wird berücksichtigt |
|
|
|
|
Einwirkungen |
|
die Verwaltung der Einwirkungen und Lastfälle
bzw. der Nachweise und Lastkombinationen erfolgt mit den
auch aus anderen pcae-Programmen (4H-ALFA, 4H-NISI, 4H-FRAP...)
bekannten Eingabeblättern |
|
|
|
|
Nachweise |
|
|
DIN EN 1992-1-1 + NA (Eurocode 2) / DIN 1045-1 (8.08) |
|
|
DIN EN 1992-1-2 (Eurocode 2, Brandfall, 10.06) |
|
|
|
|
|
|
Beton- und Betonstahlgüten nach aktueller Norm (auch
Leicht- und Hochleistungsbeton) |
|
|
freie Beschreibung der Spannungsdehnungsparameter für
Beton und Betonstahl möglich |
|
|
Beton-, Betonstahlgüten n. DIN 1045 (7.88) für Nachberechnungen |
|
|
|
|
|
Nachweise/Bemessung n. Theorie I. Ordnung |
|
|
|
Biegebemessung (GrenzZustand
der Tragfähigkeit) |
automatische Berücksichtigung der Bemessungssituation
(Materialsicherheitsbeiwerte) in Abhängigkeit der
gewählten Einwirkungen |
wahlweise Ermittlung der Mindestbewehrung
für Stützen |
Ermittlung des Ausnutzungsgrades unter vorgegebener
Bewehrung |
|
|
|
|
|
Brandbemessung (GZT) nach dem Zonenverfahren (EC 2, Anhang B.2) |
für typisierte Querschnitte mit Umlauf- oder Eckbewehrung |
Ermittlung des Temperaturprofils unter Normbrandbedingungen
für typisierte Querschnitte (semidiskrete
Finite-Volumen-Methode). Annahme: Einfluss der Bewehrung
auf die Temperaturerhöhung unbedeutend |
freie Eingabe der brandbeaufschlagten Querschnittsseiten |
genaue Ermittlung des reduzierten Querschnitts
und seiner mittleren Betontemperatur
sowie der Stahltemperaturen |
Berücksichtigung der Eigenspannungen
(Längenänderung und Krümmung) |
bedarfsweise Anwendung der Vornorm DIN V
ENV 1992-1-2 (5.97) |
|
|
|
Rissnachweis (GrenzZustand
der Gebrauchstauglichkeit) |
freie Eingabe der gewünschten Rissbreite |
Betonzugfestigkeit in Abhängigkeit
vom Betonalter |
Ermittlung der Mindestbewehrung vor Lastaufbringung
unter überwiegender Zwangsbeanspruchung |
Überprüfung des vorhandenen Stabdurchmessers
der Bewehrung |
Verfahren auswählbar (Norm –
Tabelle, Norm – Berechnung der Rissbreite, Schießl,
Noakowski) |
Wahl der Spannungsdehnungsfunktion für
Beton |
|
|
|
Spannungsnachweis (GZG) für Betonstahl und/oder Beton |
freie Eingabe der zulässigen Spannungen |
Wahl der Spannungsdehnungsfunktion für Beton |
|
|
|
Ermüdungsnachweis (GZT) für Betonstahl und/oder Beton |
eigene Einwirkungskombination |
Ermüdungsnachweis für Querkraftbewehrung |
freie Eingabe der zulässigen Spannungsdifferenz
(Längs- und Querbewehrung) |
Wahl der Spannungsdehnungsfunktion für
Beton |
|
|
|
|
|
|
Nachweise/Bemessung n. Theorie II. Ordnung |
|
|
|
Knicksicherheitsnachweis im Zustand 2 (Berücksichtigung
der eff. Steifigkeiten im gerissenen Zustand) |
Wahl der Spannungsdehnungsfunktion für
Beton |
|
|
|
Knicksicherheitsnachweis unter Brandbedingungen (Brandschutznachweis) |
s. Brandbemessung |
nicht für 4H-QUER-Querschnitte |
|
|
|
Verformungen im Zustand 2 |
Wahl der Spannungsdehnungsfunktion für Beton |
|
|
|
|
|
|
Ergebnisse auf charakteristischem Niveau |
|
|
|
|
|
|
|
Berechnung |
|
|
|
die nichtlinearen Nachweise Knicksicherheit (kalt), Brandschutz-Knicksicherheit
und Durchbiegung werden
nach Theorie II. Ordnung unter Berücksichtigung effektiver
Steifigkeiten im Zustand 2 ermittelt |
|
|
die Genauigkeit der nichtlinearen (iterativen) Berechnung
kann vom Anwender vorgegeben werden |
|
|
die interne Teilung des Systems zur hinreichend genauen Berechnung
kann automatisch erfolgen
oder vom Anwender beeinflusst werden |
|
|
der maximale Abstand der Ergebnispunkte kann vorgegeben werden |
|
|
|
|
Steuerung der Bewehrungserhöhung |
|
bei der Berechnung kann wahlweise die vorgegebene
Bewehrung nur nachgewiesen werden oder ggf.
iterativ erhöht werden bis alle Nachweise erfüllt
sind |
|
|
|
|
Fundamentbemessung |
|
wenn das Programm 4H-FUND,
Einzel- und Streifenfundamente, in der Version 2009 installiert
ist, kann für den Stützenfußpunkt die Berechnung
und Bemessung eines Einzelfundaments mit automatischer Lastweiterleitung
durchgeführt werden |
|
|
|
|
Programmoberfläche |
|
|
|
leichte Änderung des bestehenden Systems: Teilen und
Zusammenlegen von Abschnitten,
Löschen ausgewählter Objekte, gleichzeitige Änderung
mehrerer Objekte |
|
|
Baumstruktur zur Übersicht und Auswahl aller angelegten
Objekte (Abschnitte, Auflager, Einwirkungen, Imperfektionen
und Nachweise mit Extremierungen und Lastkollektiven) |
|
|
grafische Darstellung von System und Lasten in Y-Z und X-Z-Ebene |
|
|
|
|
Bildschirmausgabe |
|
die Ergebnisse können für die einzelnen
Ergebnisarten (Lastfall, Lastkollektiv, Extremierung, Zusammenfassung
usw.) als Liniengrafiken am Bildschirm eingesehen werden |
|
|
Umfang und Art der Ergebnisse können individuell eingestellt werden |
|
|
|
|
Druckausgabe |
|
die Tabellen und Liniengrafiken der Ergebnisdrucklisten
können nach Benutzervorstellungen gestaltet werden |
|
|
Umfang und Art der Ergebnisse können individuell eingestellt werden |
|
|
zur Kontrolle der Berechnung können Detailnachweispunkte
definiert werden, für die alle Berechnungsschritte
und
Zwischenergebnisse protokolliert werden |
|
|
|
|
|
|
|
|
Arbeiten mit dem Eingabemodul |
|
|
|
|
Hauptfenster ........................ |
|
|
|
Baumansichtsfenster ........... |
|
|
|
Objektfenster ....................... |
|
|
|
Ergebnisfenster .................... |
|
|
|
Steuerbuttons ...................... |
|
|
|
Objektauswahl ..................... |
|
|
|
|
|
|
|
|
|
Assistent Bauteileinrichtung |
|
|
|
globale Einstellungen ........... |
|
|
|
Koor.-System / Exzentrizität |
|
|
|
Abschnitte / Lager ................ |
|
|
|
Belastungsstruktur ............... |
|
|
|
Anker / Abstände ................. |
|
|
|
Detailnachweispunkte .......... |
|
|
|
Ausgabeumfang ................... |
|
|
|
|
|
|
|
|
|
Abschnittshöhe .................... |
|
|
|
Querschnitt .......................... |
|
|
|
Bemessungsoptionen ........... |
|
|
|
Ausrichtung Querschnitt ...... |
|
|
|
Punktfedern ......................... |
|
|
|
Linienfedern ......................... |
|
|
|
optische Kontrolle ................ |
|
|
|
Lagerpunkteigenschaften ..... |
|
|
|
|
|
|
|
Belastung und Imperfektionen |
|
|
|
|
Streckenlasten .................... |
|
|
|
Punktlasten ......................... |
|
|
|
Imperfektionsbilder .............. |
|
|
|
Imperfektion berechnen ....... |
|
|
|
|
|
Steuerung des Berechnungsablaufs |
|
|
|
|
Einstellungen ....................... |
|
|
|
Bewehrungswahl .................. |
|
|
|
erforderliche. Bewehrung ..... |
|
|
|
Protokoll .............................. |
|
|
|
Fehlermeldg. / Warnungen .. |
|
|
|
|
|
|
|
|
|
Ergebnispräsentation ........... |
|
|
|
Darstellungsoptionen ............ |
|
|
|
Skalierung der Grafiken ....... |
|
|
|
Ausgabeoptionen ................ |
|
|
|
|
|
|
|
|
|
Koordinatensysteme ............ |
|
|
|
Verschiebungsansatz ........... |
|
|
|
Schnittgrößen ...................... |
|
|
|
Prinzip der virtuellen Arbeit |
|
|
|
Knicken ............................... |
|
|
|
Beispiel ............................... |
|
|
|
|
|
|
|
|
|
|
das pdf-Dokument enthält eine ausführliche
Systembeschreibung mit Erläuterungen, die den Leser in
die Lage versetzt, System, Belastung und Nachweisführung
nachzuvollziehen und die Berechnung zu prüfen |
Ausgabeumfang
reduzieren/erweitern: Die Systembeschreibung kann vom Benutzer
reduziert werden, indem z.B. Erläuterungen oder bestimmte
Dokumentenbausteine fortgelassen werden. |
Das Berechnungsprotokoll kann beliebig um Grafiken und Tabellen
erweitert werden. |
|
|
|
|
|
|
|
|
DIN 1055-100 Einwirkungen auf Tragwerke – Teil 100:
Grundlagen der Tragwerksplanung,
Sicherheitskonzept und Bemessungsregeln, Deutsches Institut für
Normung e.V., Ausgabe März 2001 |
|
|
DIN EN 1990, Eurocode 0: Grundlagen der Tragwerksplanung; Deutsche
Fassung EN 1990:2002,
Deutsches Institut für Normung e.V., Ausgabe Oktober 2002 |
|
|
DIN 1045-1 Tragwerke aus Beton, Stahlbeton und Spannbeton, Teil
1: Bemessung und Konstruktion,
Deutsches Institut für Normung e.V., Ausgaben Juli 2001 und August
2008 |
|
|
DIN EN 1992-1-1, Eurocode 2: Bemessung und Konstruktion von Stahlbeton-
und Spannbetonbauteilen -
Teil 1-1: Allgemeine Bemessungsregeln und
Regeln für den Hochbau; Deutsche Fassung EN 1992-1-1:2004,
Deutsches Institut für Normung e.V., Ausgabe Oktober 2005 |
|
|
DIN EN 1992-1-2, Eurocode 2: Bemessung und Konstruktion von Stahlbeton-
und Spannbetontragwerken -
Teil 1-2: Allgemeine Regeln – Tragwerksbemessung
für den Brandfall; Deutsche Fassung EN 1992-1-2:2004,
Ausgabe Oktober 2006 |
|
|
DIN 4102 Teile 4 und 22: Brandverhalten von Baustoffen und Bauteilen,
Ausgabe März 1994 und November 2004 |
|
|
Erläuterungen zu DIN 1045-1, Heft 525, Deutscher Ausschuss für Stahlbeton,
Beuth Verlag GmbH, 2003 |
|
|
F. Fingerloos: DIN 1045 Ausgabe 2008 Tragwerke aus Beton und Stahlbeton,
Teil 1: Bemessung und
Konstruktion, Kommentierte Kurzfassung, 3. Auflage,
Fraunhofer IRB und Beuth Verlag, 2008 |
|
|
P. Mark: Ein Bemessungsansatz für zweiachsig durch Querkräfte
beanspruchte Stahlbetonbalken mit Rechteckquerschnitt, Heft 5, Beton-
und Stahlbetonbau 100 (2005) |
|
|
P. Schießl: Grundlagen der Neuregelung zur Beschränkung der Rissbreite,
Heft 400, Deutscher Ausschuss für Stahlbeton, Beuth Verlag GmbH, 1989 |
|
|
P. Noakowski: Verbundorientierte, kontinuierliche Theorie zur Ermittlung
der Rissbreite,
Beton- und Stahlbetonbau 80, 1985 |
|
|
|
|
Bestelltext für Ihre e-Mail |
|
Zur Bestellung des Programms 4H-STUB, Stahlbetondurchlaufstütze, fügen Sie bitte den folgenden
Textbaustein per copy ([Strg]+[c]) und paste ([Strg]+[v]) formlos in eine e-Mail mit Ihrer Signatur ein.
Mailadresse: dte@pcae.de |
|
Wir bestellen 4H-STUB, Stahlbetondurchlaufstütze, für EUR 490 + MWSt.
mit Rückgaberecht innerhalb von vier Wochen ab Eingang in unserem Hause |
|
|
|
|
|
