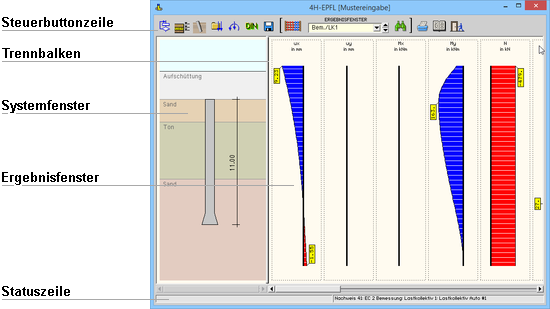

Das Hauptfenster ist in die Steuerbuttonzeile, die Statuszeile sowie in zwei Unterfenster eingeteilt.
Die Steuerbuttonzeile enthält interaktive Steuerelemente mit deren Hilfe die Aktionen des Programms eingeleitet
bzw. gesteuert werden.
Im Systemfenster wird eine maßstäbliche Darstellung des definierten Pfahls und der Bodenschichten angezeigt.
Der Trennbalken ermöglicht das Vergrößern bzw. Verkleinern eines Unterfensters zu Lasten des anderen.
Hierzu muss der Trennbalken mit der Maus angefahren werden bis der Mauscursor sein Layout ändert.
Bei gedrückt gehaltener linker Maustaste kann nun der vertikale Trennbalken horizontal verschoben werden.
Im Ergebnisfenster werden die Ergebnisse des Rechenlaufs dargestellt, wenn zum aktuellen Datenzustand ein gültiges Berechnungsergebnis vorliegt.
Die Statuszeile zeigt nähere Informationen zum dargestellten Ergebnis.
Über die Steuerbuttons in der Kopfleiste der Eingabeoberfläche werden alle Eingabe-, Berechnungs- und Ausgabefunktionen angesteuert.
über dieses Symbol wird das Eigenschaftsblatt mit den allgemeinen Berechnungsoptionen erreicht.
Dort werden Einstellungen zu Pfahltyp, Bemessungsnormen und zum Ausgabeumfang vorgenommen.
über dieses Symbol erscheint das Eigenschaftsblatt mit den Bodenparametern.
Dort sind Angaben zu Grundwasserstand, Bodenschichten, Bettung und Erdwiderstand vorzunehmen.
über dieses Symbol erscheint das Eigenschaftsblatt zur Beschreibung der Pfahlgeometrie bzw.
Lage des Pfahls im Boden

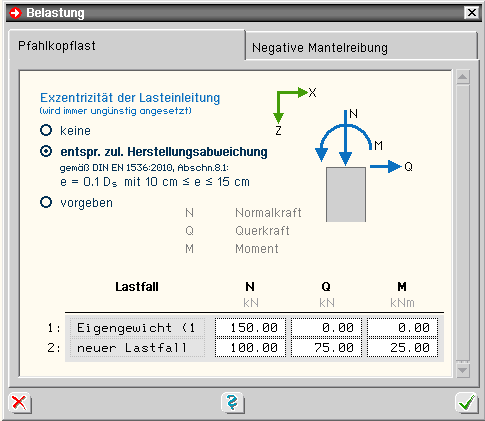

ein Mausklick auf das Symbol Einwirkungen bearbeiten ruft ein Eigenschaftsblatt hervor, in dem die Struktur von Einwirkungen und Lastfällen definiert und bearbeitet werden kann
für die angelegten Lastfälle können hier die zugehörigen Belastungen eingegeben werden
../images/oberflaeche/button_nachweisoptionen.png

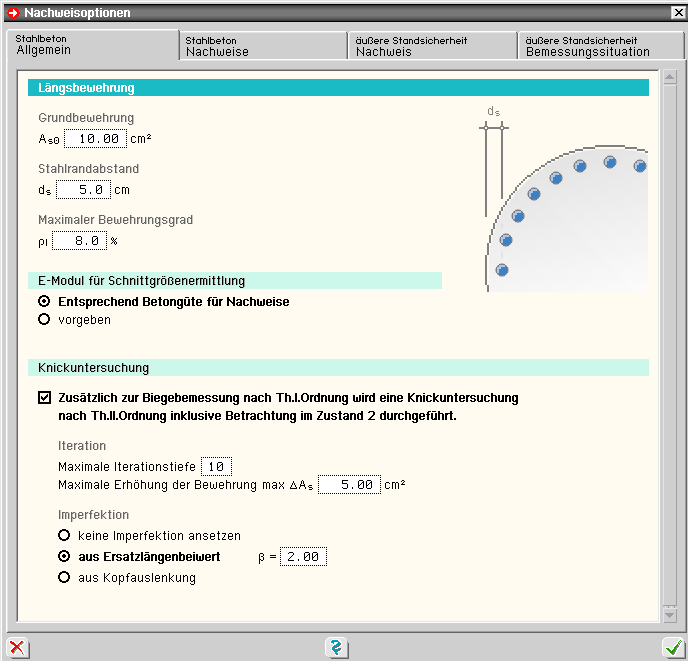

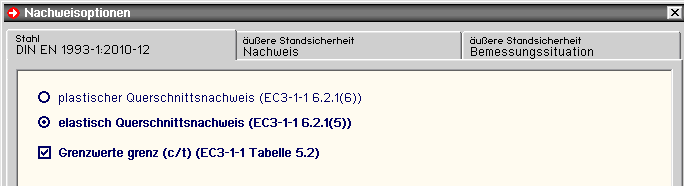

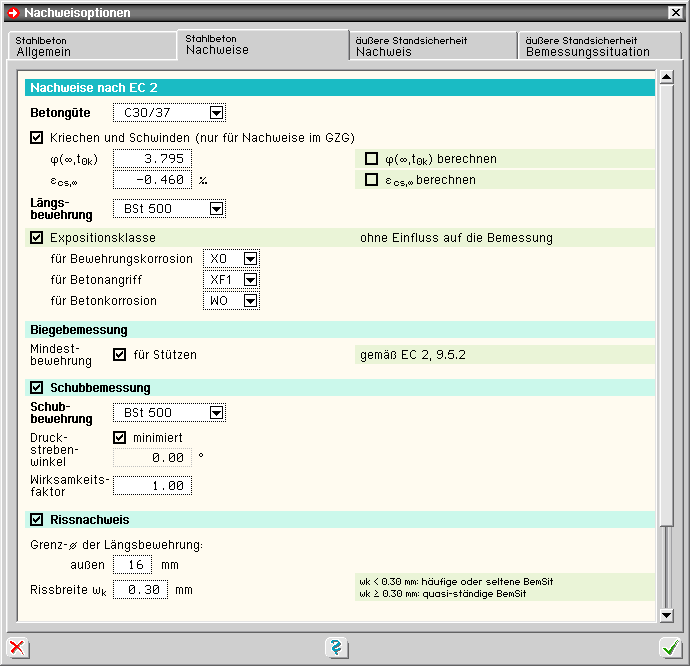

über dieses Symbol erreicht man das Eigenschaftsblatt zur Verwaltung der Nachweisoptionen
ein Mausklick auf das Diskettensymbol sorgt dafür, dass der aktuelle Datenzustand in der zum Bauteil gehörenden Eingabedatei gespeichert wird.
Solange der Datenzustand nach der letzten Sicherung nicht verändert wurde, ist das Symbol inaktiv.
durch einen Klick auf den Abakusbutton wird die Berechnung gestartet
diese Listbox ist aktiv, wenn zum aktuellen Datenzustand ein gültiges Berechnungsergebnis vorliegt; hier kann das Ergebnis ausgewählt werden, das im Ergebnisfenster dargestellt
werden soll
über das Viewer-Symbol können die Drucklisten zum aktuellen Berechnungsergebnis am Bildschirm eingesehen werden. Liegt kein gültiges Berechnungsergebnis vor, ist das Symbol inaktiv.
über das Drucker-Symbol wird der Druckmanager zur Ausgabe des Druckdokumentes auf dem Drucker aufgerufen. Liegt kein gültiges Berechnungsergebnis vor, ist das Symbol inaktiv.
ein Mausklick auf das Hilfe-Symbol ruft das Onlinehilfedokument auf
ein Mausklick auf das Ende-Symbol beendet die Eingabesitzung nach absichernder Nachfrage
Im Ergebnisfenster werden die Ergebnisse des zuletzt durchgeführten Rechenlaufs dargestellt.
Je nachdem, welche Nachweise geführt wurden, kann die Auswahlliste diefolgenden Elemente enthalten.
mit der Auswahlliste in der Steuerbuttonzeile wird festgelegt, ob die Ergebnisse eines Lastkollektivs oder die extremalen Ergebnisse eines Nachweises angezeigt werden


Ergebnisse eines Lastkollektivs der Stahlbetonbemessung (Liniengrafiken)


extremale Ergebnisse aller Lastkollektive der Stahlbetonbemessung (Liniengrafiken)


../images/oberflaeche/erglistbox_riss_lk1.png
Ergebnisse eines Lastkollektivs des Rissnachweises (Liniengrafiken)


../images/oberflaeche/erglistbox_riss_extr.png
extremale Ergebnisse aller Lastkollektive des Rissnachweises (Liniengrafiken)


../images/oberflaeche/erglistbox_spann_lk1.png
Ergebnisse eines Lastkollektivs des Spannungsnachweises (Liniengrafiken)


../images/oberflaeche/erglistbox_spann_extr.png
extremale Ergebnisse aller Lastkollektive des Spannungsnachweises (Liniengrafiken)


../images/oberflaeche/erglistbox_spann_extr.png
extremale Bewehrung aus allen Nachweisen zur Stahlbetonbemessung (Liniengrafiken)


../images/oberflaeche/erglistbox_tragflk1.png
Ergebnisse eines Lastkollektivs des Nachweises der Stahltragfähigkeit (Liniengrafiken)


../images/oberflaeche/erglistbox_tragf_extr.png
extremale Ergebnisse aller Lastkollektive des Nachweises der Stahltragfähigkeit
(Liniengrafiken)


../images/oberflaeche/erglistbox_gz1b_lk1.png
Ergebnisse eines Lastkollektivs zur Berechnung im Grenzzustand des Versagens von Bauteilen und Baugrund* (Liniengrafiken)


../images/oberflaeche/erglistbox_gz1b_extr.png
extremale Ergebnisse aller Lastkollektive zur Berechnung im Grenzzustand des Versagens von Bauteilen und Baugrund* (Liniengrafiken)


../images/oberflaeche/erglistbox_gz2_lk1.png
Ergebnisse eines Lastkollektivs zur Berechnung im Grenzzustand der Gebrauchstauglichkeit** (Liniengrafiken)


../images/oberflaeche/erglistbox_gz2_extr.png
extremale Ergebnisse aller Lastkollektive zur Berechnung im Grenzzustand der Gebrauchstauglichkeit** (Liniengrafiken)


../images/oberflaeche/erglistbox_axial_GZ1B.png
Ergebnisse aller Lastkollektive zum Nachweis der axialen Tragfähigkeit im Grenzzustand
des Versagens von Bauteilen und Baugrund* (Tabelle)


../images/oberflaeche/erglistbox_axial_GZ2.png
Ergebnisse aller Lastkollektive zum Nachweis der axialen Tragfähigkeit im Grenzzustand
der Gebrauchstauglichkeit** (Tabelle)
*) in DIN 1054:2005 mit GZ 1B und in DIN 1054:2010 mit GEO-2 bezeichnet
**) in DIN 1054:2005 mit GZ 2 und in DIN 1054:2010 mit SLS bezeichnet

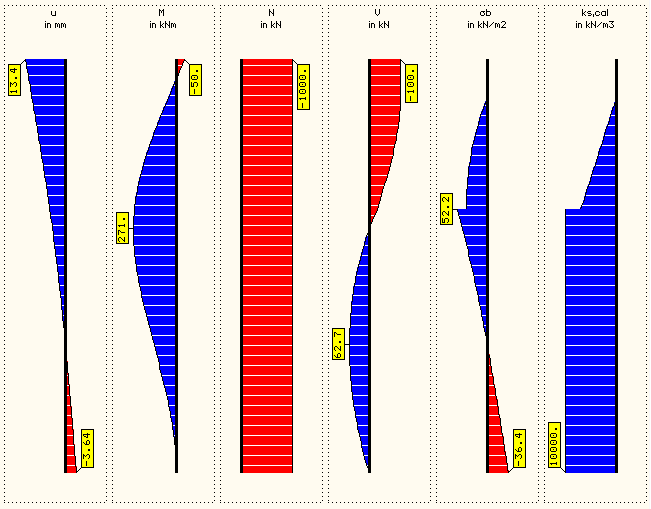

Alle Ergebnisse (Ausnahme "Bewehrung", als Zusammenfassung aller Stahlbetonnachweise), die als
Liniengrafiken dargestellt werden, enthalten die folgenden Größen.
u Verformung senkrecht zur Pfahlachse in mm
M, N, V Moment, Normalkraft und Querkraft in kNm bzw. kN
σb Bettungsspannung in kN/m2
ks,cal rechnerische effektive Bettung in kN/m3
Zusätzlich dargestellte Größen für den Nachweis Stahlbetonbemessung
As0l Grundbewehrung in cm2
ΔAsl notwendige Erhöhung der Längsbewehrung in cm2
Asl Längsbewehrung inkl. Erhöhung in cm2
μs Längsbewehrungsgrad inf. Asl in %
Asbl Anteil der Längsbewehrung aus Biegebemessung in cm2
asw Querkraftbewehrung in cm2/m
VEd Bemessungswert der Querkraft in kN
VRdct Bemessungswert der Querkrafttragfähigkeit ohne Querkraftbewehrung in kN
VRdmax Bemessungswert der maximalen Querkrafttragfähigkeit in kN
AB Ausnutzungsbereich der Querkraft
θ Druckstrebenwinkel in Grad [°]
Zusätzlich dargestellte Größen für den Nachweis Rissnachweis
As0l Grundbewehrung in cm2
ΔAsl notwendige Erhöhung der Längsbewehrung in cm2
Asl Längsbewehrung inkl.e Erhöhung in cm2
μs Längsbewehrungsgrad inf. Asl in %
Asl,Min Mindestbewehrung in cm2
zul dsR zulässiger Grenzdurchmesser in mm
Zusätzlich dargestellte Größen für den Nachweis Spannungsnachweis
As0l Grundbewehrung in cm2
ΔAsl notwendige Erhöhung der Längsbewehrung in cm2
Asl Längsbewehrung inkl. Erhöhung in cm2
μs Längsbewehrungsgrad inf. Asl in %
extr σs extremale Stahlspannung in MN/m2
σc minimale Betonspannung in MN/m2
Zusätzlich dargestellte Größen für den Nachweis Stahltragfähigkeit
τ maximale Schubspannung
σV maximale Vergleichsspannung
σel maximale Normalspannung, elastisch
Uσ,el Spannungsausnutzung elastisch
Uσ,pl Spannungsausnutzung plastisch
c/t 0-0 vorh (c/t), beidseitig gelenkig
c/t --0 vorh (c/t), einseitig gelenkig
U Ausnutzung (Maximum aus Uσ und vorh (c/t))
../images/oberflaeche/Button_Param.gif
Durch Anklicken des dargestellten Symbols, das sich ganz links in der Kopfzeile befindet, wird das Eigenschaftsblatt Allgemeine Einstellungen aufgerufen.

In vier Registerblättern werden hier Einstellungen zu Pfahltyp, Bemessungsnormen, Systemdarstellung und
zur Ausgabe vorgenommen.

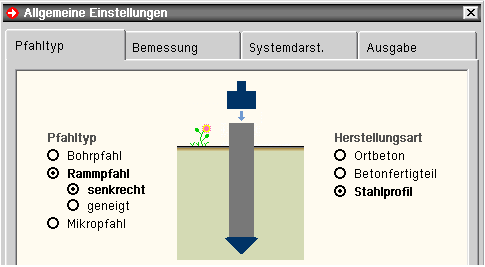

Im ersten Registerblatt sind oben Pfahltyp und Herstellungsart anzugeben.
Während Bohr- und Mikropfahl nur als senkrecht stehend angenommen werden, kann der Rammpfahl auch
geneigt sein.
Zusätzlich können für den Rammpfahl als Herstellungsvarianten Ortbeton, Betonfertigteil oder Stahlprofil unterschieden werden.
../images/oberflaeche/allgemein_typ.png

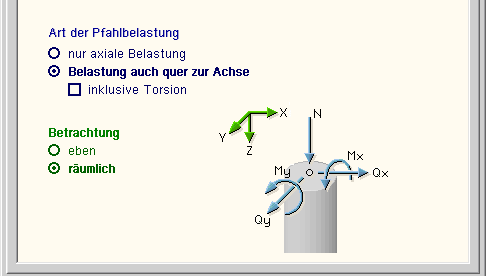

Im unteren Teil des Registerblatts ist die Art der Belastung anzugeben.
Die Belastung kann entweder rein axial sein (nur Kopflasten in Form von Normalkraft) oder auch quer zur Achse
wirken (zusätzlich mit Querkraft und Moment am Pfahlkopf).
Bei Belastung quer zur Achse kann zwischen ebener und räumlicher Betrachtung unterschieden werden.
Bei geneigten Rammpfählen ist nur eine axiale Belastung zulässig.
In diesem Fall oder wenn vom Anwender die Pfahlbelastung als nur axial vorgegeben ist, wird vom
Programm keine Stahlbetonbemessung durchgeführt.

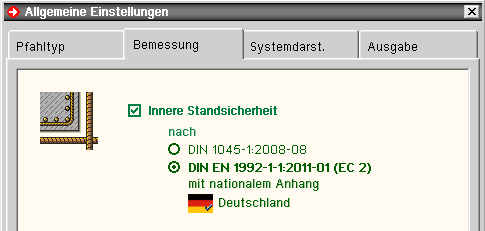

Im zweiten Registerblatt des Eigenschaftsblatts Allgemeine Einstellungen kann festgelegt werden, ob innere und/oder äußere Tragfähigkeit nachgewiesen werden sollen.
Bei Pfählen aus Stahlbeton kann für die innere Tragfähigkeit bzw. die Bemessung zwischen
DIN EN 1992-1-1 (EC 2) und DIN 1045-1 gewählt werden.
Bei Bemessung nach Eurocode kann über den Flaggen-Button das Eigenschaftsblatt zur Festlegung der national anzupassenden Parameter (NDP's) erreicht werden.

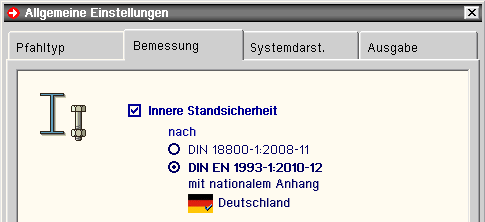

Bei Verwendung von Stahlprofilen kann der Nachweis der inneren Tragfähigkeit entweder nach DIN EN 1993 (EC 3)
oder DIN 18800 geführt werden.
Bei Bemessung nach Eurocode kann über den Flaggen-Button das Eigenschaftsblatt zur Festlegung der national anzupassenden Parameter (NDP's) aufgerufen werden.

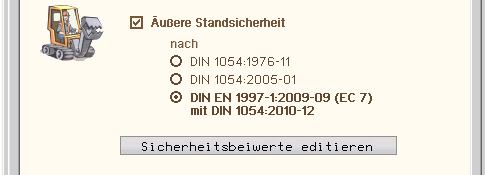

Die äußere Tragfähigkeit bzw. Standsicherheit kann entweder noch nach (ganz) alter DIN 1054:1976,
alter DIN 1054:2005 oder DIN EN 1997-1:2009 (EC 7) nachgewiesen werden.
Der Nachweis nach Eurocode stützt sich dabei i.W. auf die DIN 1054:2010 mit den für Deutschland gültigen Ergänzungsregeln.
Über den Button Sicherheitsbeiwerte editieren können die Teilsicherheitsbeiwerte der gewählten Norm
verändert werden.

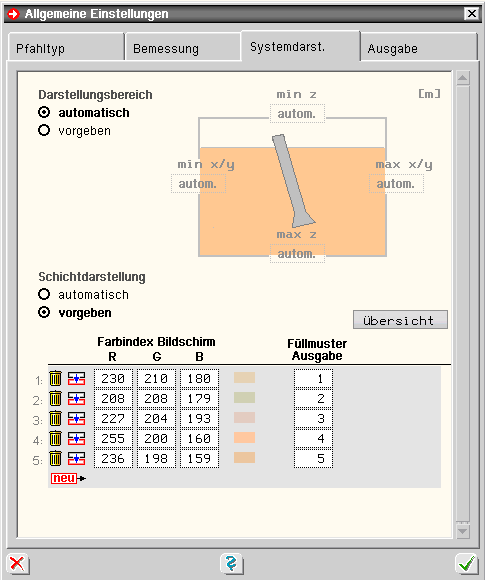

Das dritte Registerblatt beinhaltet die Steuerungsmöglichkeiten für die Systemdarstellung.
Der relevante Darstellungsbereich kann vom Programm automatisch ermittelt oder vom Anwender durch
minimale und maximale Werte für y und z vorgegeben werden.
Für die Schichtdarstellung kann zwischen automatisch und vorgeben gewählt werden.
Bei der automatischen Schichtdarstellung werden die Farbe für Bildschirmdarstellung und Ausdruck sowie das Füllmuster des Ausdrucks in Abhängigkeit der Scherparameter gewählt; bei bindigen Böden entspr. der Kohäsion
und bei nichtbindigen entspr. dem Winkel der inneren Reibung.
Bei direkter Vorgabe von Farbe und Füllmuster ist die Farbe über das RGB-Model zu definieren. Der Farbindex setzt sich aus drei Werten zwischen 0 und 255 für Rot, Grün und Blau zusammen.
Durch Anklicken des Buttons Übersicht erhält man eine Zusammenstellung der verfügbaren Konturen
für den Ausdruck.

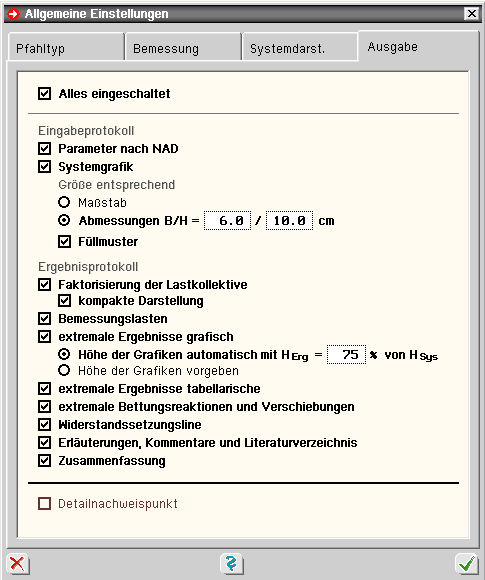

Im vierten Registerblatt können Teile der Ausgabe abgewählt werden, um ggf. ein kompakteres Druckdokument
zu erhalten.
So kann z.B. bei mehreren Ausdrucken für dasselbe Projekt auf die Wiederholung von Kommentaren bzw. das Literaturverzeichnis verzichtet werden.
Für die Systemgrafik können entweder der Maßstab oder die Abmessungen vorgegeben werden.
Wenn die benötigten Abmessungen zu groß werden, wird dies nach der Berechnung (bzw. bei Aufbau des Druckdokuments) durch eine Fehlermeldung angezeigt.
Das Abschalten der Füllmuster ist vor allem dann angezeigt, wenn der Ausdruck als Fax verschickt werden soll,
da bei dieser Übertragung meist nicht die erforderliche Auflösung erreicht wird, um die Muster sauber darzustellen.
Die Ausgabe eines Detailnachweispunkts ist standardmäßig nicht aktiviert, weil die Aktivierung normalerweise nicht für die Erstellung eines Statikdokuments erforderlich ist.
Um jedoch das Zustandekommen eines punktuellen Bemessungsergebnisses nachvollziehen zu können oder
wenn ein Bemessungsfehler vorliegt, ist die Einrichtung eine Detailnachweispunkts hilfreich.
Für die gewählte Stelle wird dann ein Protokoll der Schnittgrößenkombinationen aller geführten Nachweise
inklusive der Bemessungsergebnisse erstellt.

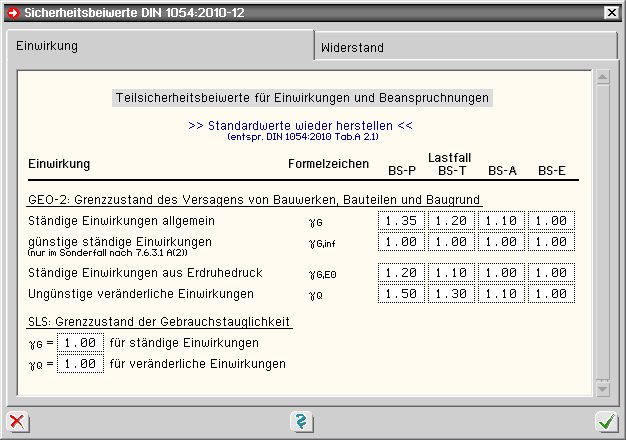

In diesem Eigenschaftsblatt können die durch die aktuelle Norm vorgegebenen Standardwerte der Sicherheiten für Einwirkung und Widerstand geändert werden.
Werte, die nicht dem Standard der aktuellen Norm entsprechen, werden rot dargestellt.
Hier sind alle Sicherheitsbeiwerte der Norm aufgeführt. Bei der Berechnung wird aber nur auf die Werte zurückgegriffen, die den berücksichtigten Grenzzuständen bzw. den vorhandenen Einwirkungs- und Widerstandskategorien entsprechen.
Daher muss nicht jede hier vorgenommen Änderung zu anderen Berechnungsergebnissen führen.
durch Anklicken des dargestellten Symbols wird das Eigenschaftsblatt für die Pfahlgeometrie aktiviert.
Je nachdem, ob es sich um einen Bohrpfahl oder Rammpfahl handelt, weichen einige Eingabeparameter ab.
Im ersten Register Schaft sind für alle Pfahltypen Durchmesser, z-Koordinaten für Kopf und Fuß, die Länge
und das Eigengewicht anzugeben.
Hierbei beeinflussen sich die Parameter für die Fußkoordinaten und die Länge gegenseitig.
Soll die Pfahllänge bemessen werden, ist die Option automatisch anpassen zu aktivieren.
In diesem Fall wird die vorgegebene Pfahllänge automatisch angepasst, wenn die axiale Tragfähigkeit nicht ausreichend ist.
../images/oberflaeche/geometrie_bohrpfahl.png
Für den Bohrpfahl können zusätzlich Angaben über eine eventuelle Schutzhülse oder eine Ausbildung
des Pfahlfußes gemacht werden.
Für den Bereich einer Schutzhülse sind seine obere und untere z-Koordinate anzugeben.
Die Wirksamkeit einer möglichen negativen Mantelreibung im Bereich der Schutzhülse wird mit dem
Reduktionsfaktor fn,red gesteuert.
Beim Lastabtrag über Mantelreibung wird der Bereich der Schutzhülse als unwirksam betrachtet.
Da die negative Mantelreibung jedoch eine Belastung darstellt, sollte diese mit einem auf der sicheren Seite liegenden Anteil auch im Bereich der Schutzhülse berücksichtigt werden.
Über eine Erweiterung des Pfahlfußes kann der Lastabtrag über den Pfahlspitzenwiderstand gesteigert werden.
Hierzu sind die Abmessungen der Erweiterung anzugeben.

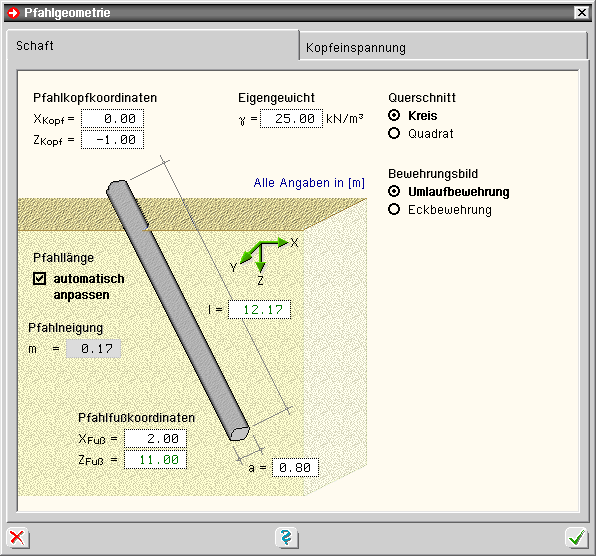

../images/oberflaeche/geometrie_rammpfahl_geneig.png
Beim Rammpfahlquerschnitt kann zwischen Kreis und Quadrat unterschieden werden.
Im Fall eines geneigten Rammpfahls sind hier neben den vertikalen z-Koordinaten die horizontalen Positionen von Pfahlfuß und -kopf durch x-Koordinaten zu bestimmen.
Zur Information wird die sich hieraus ergebende Neigung angezeigt.

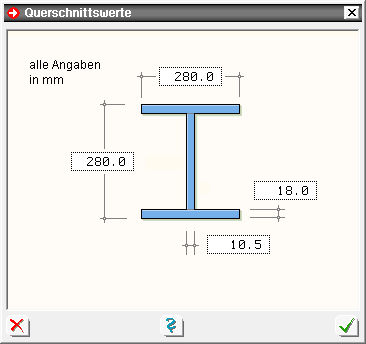

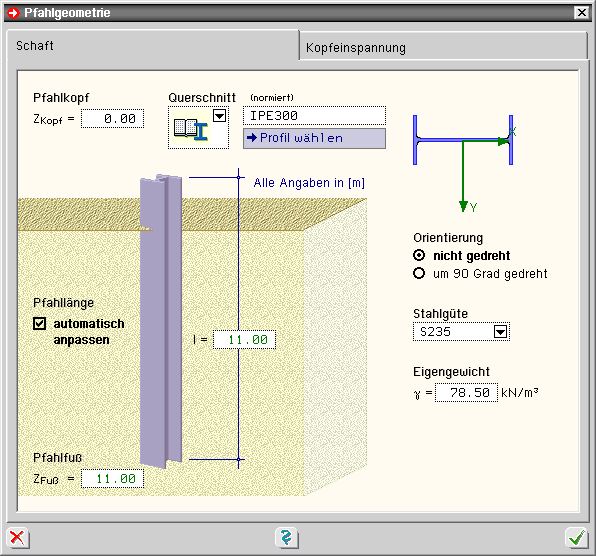

Für einen Stahlpfahl sind neben Länge bzw. Fuß- und Kopfkoordinaten Querschnitt, Orientierung des
Querschnitts und die Stahlgüte festzulegen.
Als Stützenquerschnitt werden in einer Symbolliste vier Varianten
angeboten.
als oberste Möglichkeit kann ein normiertes Profil aus dem DTE®-Profilmanager gewählt werden, der über den Button Profil wählen gestartet wird.
Zulässig sind dabei alle Doppel-T-Querschnitt, sowie Rechteck- und Rohrprofile.
die zweite bis vierte Variante bilden typisierte Doppel-T, Rechteck- oder Rohrprofile, für die unter dem Button Profil bearbeiten Höhe, Breite und Blechdicken festzulegen sind
Mit der Orientierung wird die Lage des Querschnitts im Koordinatensystem festgelegt.
Ist die Option nicht gedreht aktiv, liegt der Steg eines Doppel-T-Profils parallel zur x-Achse.
Zur Eingabe der Stahlsorte stehen hier die Stähle der Tab. 1, Anpassungsrichtlinie Stahlbau, Ausg. Dez. 2001, zur Verfügung. Dies sind
Baustähle n. DIN EN 10025 (03.94)

S235 (St37)
S275 (St44)
S355 (St52)
Feinkornbaustähle n. DIN EN 10113 (04.93)

S275 N/NL
S275 M/ML
S355 N/NL
S355 M/ML
S460 N/NL
S460 M/ML
Bei Berechnung n. DIN 18800 werden die Rechenwerte der Festigkeit aus Tab. 1 der DIN 18800-1:2008
verwendet, bei Berechnung n. EC 3 die Werte aus Tab. 3.1. von DIN EN 1993-1-1:2010.
../images/titel/kopfeinspannung.gif

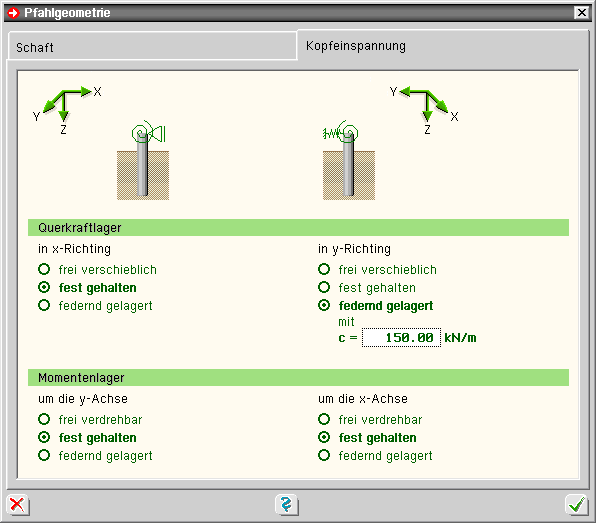

Im zweiten Register des Eigenschaftsblatts Pfahlgeometrie kann eine Einspannung des Pfahlkopfes
definiert werden.
Hier können Auflagerbedingungen für Querkraft und Moment festgelegt werden.
Die Lagerbedingungen können entweder frei, fest oder elastisch angesetzt werden.
Bei elastischer Lagerung ist eine Federkonstante anzugeben.
Bei fester Lagerung haben die zugehörigen Schnittgrößen keine Bedeutung mehr für die Berechnung.
Bei der Eingabe im Eigenschaftsblatt für die Belastung sind die Zahlen in den entsprechenden Eingabefeldern daher blasser dargestellt.
Zur Beschreibung eines typisierten Stahlquerschnitts sind die Abmessungen für Höhe, Breite und Blechdicken über die Vermaßungen einer Prinzipskizze einzugeben.
durch Anklicken des dargestellten Symbols wird das Eigenschaftsblatt für die Belastung aktiviert.
Im Normalfall der ebenen Betrachtung mit Querlasten (s. Arten der Pfahlbelastung) enthält das erste
Registerblatt eine Tabelle mit Normalkraft, Querkraft und Moment für alle in der Verwaltung der Einwirkungen angelegten Lastfälle.
Soll nur eine rein axiale Belastung betrachtet werden, ist diese Tabelle auf die Spalte für die Normalkraft reduziert.
Im Fall der räumlichen Betrachtung werden Querkraft und Moment in x- und y-Richtung unterschieden und
ggf. auch Torsion berücksichtigt.
Zusätzlich kann eine Exzentrizität bei der Lasteinleitung berücksichtigt werden, die entsprechend der zulässigen Herstellungsabweichung gewählt oder direkt vorgegeben werden kann.

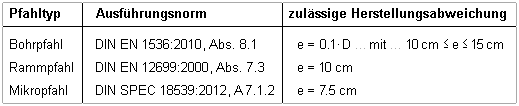

Die zulässige Herstellungsabweichung ergibt sich aus den Ausführungsnormen der einzelnen Pfahlarten. Im Programm werden diese wie folgt berücksichtigt.

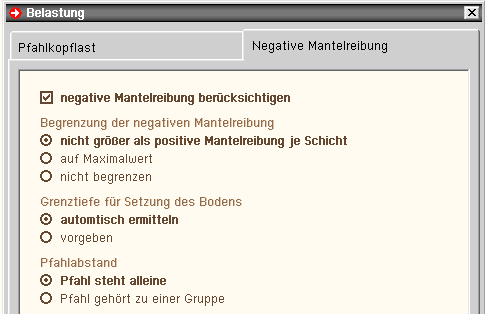

Im zweiten Register des Eigenschaftsblatts Belastung kann entschieden werden, ob eine mögliche negative Mantelreibung berücksichtigt werden soll.
Negative Mantelreibung kann entstehen, wenn bei bindigem Boden eine zusätzliche Auffüllung oder eine Grundwasserabsenkung, für die der Boden nicht konsolidiert ist, vorliegt (Einstellungen hierzu im
Eigenschaftsblatt Boden).
durch Anklicken des dargestellten Symbols wird das Eigenschaftsblatt Nachweisoptionen aktiviert.
Hier können sowohl allgemeine Angaben zur Bemessung als auch nachweisspezifische Parameter
gesteuert werden.
Ist der gewählte Pfahltyp ein Betonpfahl, können im ersten Registerblatt der Nachweisoptionen eine Grundbewehrung, der Stahlrandabstand und der maximal zulässige Bewehrungsgrad der Längsbewehrung angegeben werden.
Darunter kann festgelegt werden, ob der für Schnittgrößenermittlung gültige E-Modul aus den Einstellungen für die Nachweise (s.u.) übernommen wird oder ein davon unabhängiger Wert vorgegeben wird.
Im unteren Bereich des Eigenschaftsblatts kann der Nachweis der inneren Tragfähigkeit durch eine
Knickuntersuchung nach Th. II. Ord. im Zustand 2 ergänzt werden.
Die Knickuntersuchung wird dann zusätzlich zur Biegebemessung nach Th. I. Ord. geführt.
Für den Fall, dass die vorgegebene Grundbewehrung oder die aus der Biegebemessung ermittelte Bewehrung
nicht ausreicht, um den Knicknachweis zu erfüllen, wird die Bewehrung in einem iterativen Prozess gesteigert
und die Berechnung wiederholt.
Hierzu sind eine maximale Iterationstiefe und die maximale Erhöhung der Bewehrung je Rechenschritt anzugeben.
Wenn bei der Knickuntersuchung Imperfektionen berücksichtigt werden sollen, sind wahlweise ein
Ersatzlängenbeiwert oder eine Kopfauslenkung anzugeben.
Bei Vorgabe eines Ersatzlängenbeiwerts wird die anzusetzende Kopfauslenkung entspr. der gewählten Berechnungsnorm automatisch ermittelt.
Die Imperfektion wird vom Programm als Schiefstellung in der maßgebenden Belastungsrichtung angesetzt.
Das zweite Register der Nachweisoptionen beinhaltet alle nachweisspezifischen Parameter für die
Stahlbetonbemessung.
Neben den Tragfähigkeitsnachweisen Biege- und Schubbemessung können zum Nachweis der Gebrauchsfähigkeit
der Riss- und der Spannungsnachweis geführt werden.
Mit Ausnahme der Biegebemessung können alle anderen Nachweise durch den zugeordneten Häckchenschalter
an- oder abgewählt werden.
Ist als Pfahltyp ein Rammpfahl aus Stahl gewählt, steht das erste Registerblatt zur Festlegung der Parameter
für den Nachweis der Stahltragfähigkeit zur Verfügung.
Der Querschnittsnachweis kann je nach zugrunde liegender Norm nach dem Nachweisverfahren Elastisch-
Elastisch
(DIN 18800, El. 747, bzw. DIN EN 1993-1-1, Abs. 6.2.1(5)), oder nach dem Nachweisverfahren
Elastisch-Plastisch
(E-P) geführt werden (DIN 18800, El. 757, bzw. DIN EN 1993-1-1, Abs. 6.2.1(6)).

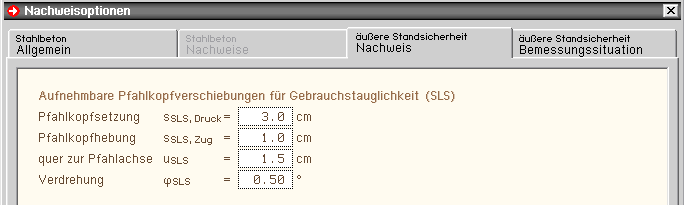

Der Nachweis der Gebrauchstauglichkeit für die äußere Standsicherheit wird entweder direkt oder indirekt
über die Einhaltung von zulässigen Verformungen geführt.
Für den Fall, dass bei einem Bohrpfahl auch eine Torsionsbeanspruchung nachzuweisen ist, kann hier
zusätzlich eine zulässige Verdrehung vorgegeben werden.
Nach DIN 1054:2010 werden die Bemessungssituationen wie folgt klassifiziert.
BS-P für ständige und vorübergehende Situationen
BS-T für vorübergehende Situationen im Bauzustand
BS-A für außergewöhnliche Situationen
BS-E für Erdbeben
Hinweis zu den "alten" DIN 1054's: Die Bezeichnungen BS-P und BS-A sind identisch mit LF1 und LF 2.
LF 3 umfasst sowohl außergewöhnliche als auch Erdbebensituationen, also BS-A und BS-E.
BS-P, BS-A und BS-E entsprechen den auch aus anderen Bemessungsnormen bekannten Bemessungssituationen.

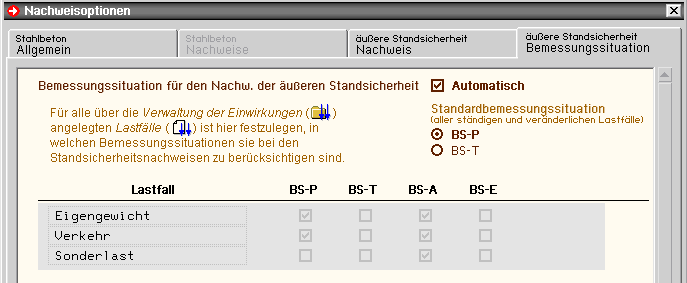

BS-T stellt dagegen eine Besonderheit dar. Daher besteht in diesem Registerblatt die Möglichkeit, für alle Lastfälle,
die in der Verwaltung der Einwirkungen vom Einwirkungstyp ständige Lasten oder veränderliche Lasten angelegt wurden, festzulegen, ob sie für den Bemessungszustand BS-P und/oder BS-T berücksichtigt werden sollen und ob
sie ebenfalls auch mit einer ggf. angelegten Sonderlast kombiniert in BS-A bzw. in BS-E mit Erdbebenlast zu berücksichtigen sind.
Lastfälle vom Einwirkungstyp Sonderlast oder Erdbeben sind nur für BS-A bzw. BS-E gültig.
Ist der Modus automatisch aktiviert, ist nur festzulegen, ob alle Lastfälle, die als ständige oder veränderliche Einwirkungen angelegt wurden, für BS-P oder BS-T zu berücksichtigen sind, d.h. die gesamte Berechnung
wird dann entweder für den Endzustand oder Bauzustand durchgeführt.
Gleichzeitig werden in diesem Fall alle Lastfälle ebenfalls für BS-A berücksichtigt, wenn eine Sonderlast
vorhanden ist; bei einer Erdbebenlast ebenso für BS-E.
Folgende Lastfälle sind angelegt:
G (ständige Lasten), Q (veränderliche Lasten) und S (Sonderlast) und die Standardsituation ist BS-P.
Vom Programm werden alle Lastkombinationen aus G und Q gebildet, die für BS-P, und alle Lastkombinationen
aus G, Q und S, die für BS-A möglich sind.
Für den Fall, dass nicht alle Lastfälle entweder für BS-P oder BS-T oder nicht alle Lastfälle für BS-A berücksichtigt werden sollen, muss der Modus automatisch deaktiviert werden.
Die Zuordnungen können dann für alle Lastfälle frei eingestellt werden.
Die Eurocode-Normen gelten nur in Verbindung mit ihren nationalen Anhängen in dem jeweiligen Land, in dem das Bauwerk erstellt werden soll.
Für ausgewählte Parameter können abweichend von den Eurocode-Empfehlungen (im Eurocode-Dokument mit 'ANMERKUNG' gekennzeichnet) landeseigene Werte bzw. Vorgehensweisen angegeben werden.
In pcae-Programmen können die veränderbaren Parameter in einem separaten Eigenschaftsblatt eingesehen
und ggf. modifiziert werden.

Dieses Eigenschaftsblatt dient dazu, dem nach Eurocode zu bemessenden Bauteil ein nationales Anwendungsdokument (NA) zuzuordnen.
NAe enthalten die Parameter der nationalen Anhänge der verschiedenen Eurocodes (EC 0, EC 1, EC 2 ...) und ermöglichen den pcae-Programmen das Führen normengerechter Nachweise, obwohl sie von Land zu Land unterschiedlich gehandhabt werden.
Die EC-Standardparameter (Empfehlungen ohne nationalen Bezug) wie auch die Parameter des deutschen nationalen Anhangs (NA-DE) sind grundsätzlich Teil der pcae-Software.
Darüber hinaus stellt pcae ein Werkzeug zur Verfügung mit dem weitere NAe aus Kopien der bestehenden NAe erstellt werden können. Dieses Werkzeug, das über ein eigenes Hilfedokument verfügt, wird normalerweise aus der Schublade des DTE®-Schreibtischs heraus aufgerufen.
Einen direkten Zugang zu diesem Werkzeug liefert die kleine Schaltfläche hinter dem Schraubenziehersymbol.
zur Hauptseite 4H-EPFL
