Die Neuerungen der Version 4H-FUND 20222 finden Sie über den nebenstehenden Link Mit dem Programm 4H-FUND werden sowohl die innere als auch die äußere Standsicherheit von Stahlbetoneinzel- und -streifenfundamenten nach Eurocode oder der letzten nationalen Normengeneration nachgewiesen. Während Einzelfundamente zweiachsig betrachtet werden können, werden Streifenfundamente unter einachsiger Belastung berechnet. Der Nachweis gegen Durchstanzen entfällt dementsprechend für Streifenfundamente. Belastung die Verwaltung der Einwirkungen und Lastfälle erfolgt über die aus anderen pcae-Programmen (4H-ALFA, 4H-NISI, 4H-FRAP...) bekannten Eigenschaftsblätter als Lastbilder können neben den aus einer Stütze einzuleitenden Schnittgrößen zusätzliche Einzellasten mit Vertikal-, Quer- und Momentlastanteil sowie vertikale Linienlasten frei auf der Fundamentplatte definiert werden die Lastbilder sind auf charakteristischem Niveau einzugeben. Für die Stahlbetonbemessung bzw. innere Standsicherheit können auch Bemessungswerte vorgegeben werden. Eine Funktion zum Schnittgrößenimport aus den pcae-Programmen (4H-FRAP, 4H-NISI und 4H-DULAS) steht sowohl für die charakteristischen als auch die Bemessungsschnittgrößen der Stützenlast zur Verfügung. die Lastkombinationen mit den Bemessungswerten für die zu führenden Nachweise werden vom Programm automatisch erzeugt Erdauflast, Auftriebskraft und Eigenlast der Fundamentplatte werden, soweit erforderlich, automatisch berücksichtigt Lasteinleitung aus einer Stahlstütze wenn das Programm 4H-EC3FP, Stahlstützenfuß, installiert ist, kann mit 4H-FUND eine Lasteinleitung über eine Stahlstütze auf einer Fußplatte nachgewiesen werden der Funktionsumfang bzw. die geführten Nachweise entsprechen denen des Programms 4H-EC3FP, Stahlstützenfuß Innere Standsicherheit bzw. Stahlbetonbemessung die innere Standsicherheit (bzw. Stahlbetonbemessung) der Platte kann wahlweise nach europäischer Norm mit DIN EN 1992-1-1:2011 (EC 2) und dem nationalen Anhang für Deutschland (NA-Deutschland) oder nach "alter" nationaler Norm DIN 1045-1:2008 nachgewiesen werden bemessen werden Biegung, Durchstanzen und ggf. abhebende Plattenteile zusätzlich kann eine Schubbemessung für ausgewählte Schnitte durchgeführt werden außerdem kann ein Köcher zur Aufnahme der Lasten aus einer Fertigteilstütze bemessen werden der Köcher kann als innen liegend, aufgesetzt oder auch als Mischform berücksichtigt werden Äußere Standsicherheit die äußere Standsicherheit kann wahlweise nach europäischer Norm mit DIN EN 1997-1:2014 (EC 7) und den ergänzenden Regeln von DIN 1054:2021, DIN EN 1997-1:2009 (EC 7) und den ergänzenden Regeln von DIN 1054:2010 oder der letzen nationalen Norm DIN 1054:2005 ermittelt werden zur direkten Nachweisführung stehen die Tragfähigkeitsnachweise der Sicherheit gegen Kippen (EQU), Grundbruch (GEO-2) und Gleiten (GEO-2) zur Verfügung für die Gebrauchstauglichkeit können der Nachweis zur Begrenzung einer klaffenden Fuge unter ständiger und Gesamtlast, der Nachweis gegen Verschiebung in der Sohlfläche und die Setzungsermittlung geführt werden als Alternative für Grundbruchsicherheit, Gleiten und Setzungsermittlung kann ein vereinfachter Nachweis in Regelfällen gewählt werden Erdwiderstand Der Erdwiderstand bzw. Erdruhedruck entspr. DIN 4085 kann für jeden Nachweis mit einem individuellen Mobilisierungsgrad berücksichtigt werden. Drehfeder für das System Fundament-Baugrund Ermittlung der Drehfeder mit Abschätzung des Bettungsmoduls nach Rausch (Betonkalender 1973, T2). Lastweiterleitung, Kopplung mit 4H-STUB für Anwender des Programms 4H-STUB besteht die Möglichkeit, 4H-FUND aus der Programmoberfläche von 4H-STUB heraus aufzurufen, um Lasten aus der Stützenberechnung weiterzuleiten dabei wird die Einwirkungsstruktur von 4H-STUB übernommen. Die Lagerreaktionen des Stützenfußpunkts aus allen Lastfallergebnissen und den Lastkollektivergebnissen des Nachweises Knicksicherheit werden als einzuleitende Stützenlasten an 4H-FUND weitergeleitet. der Nachweis zur Stahlbetonbemessung berücksichtigt die nichtlinearen Effekte aus Materialverhalten (effektive Steifigkeiten) und Systemverhalten (Th. II. Ord.) und liefert damit die maßgebenden Bemessungswerte für die Stahlbetonbemessung der Fundamentplatte in 4H-FUND die Lastkombinationen mit den Bemessungswerten für die Nachweise der äußeren Standsicherheit werden aus den Lastfallergebnissen ermittelt die Parameter für Querschnitt und Material der Stütze werden von 4H-FUND übernommen Ausgabe Fundament und Bodenschichten werden in einer maßstäblichen Darstellung gezeigt für alle Nachweise die Bemessungswerte der Schnittgrößen und die zugehörige Faktorisierung der Lastfallkombinationen alternativ für eine verkürzte Ausgabe Beschränkung auf die maßgebende Lastkombination des Nachweises eine Zusammenfassung mit allen relevanten Ergebnissen bei erfolgreicher Nachweisführung oder eine Liste der Ursachen für die nicht erfolgreiche Nachweisführung schließen die Ausgabe ab Fremdsprache zum Lieferumfang gehört die englischsprachige Druckdokumentenausgabe

Innere Standsicherheit Das Regelwerk für den Nachweis der inneren Standsicherheit bzw. die Stahlbetonbemessung nach Eurocode umfasst die deutsche Fassung des Eurocode 2 und den zugehörigen Nationalen Anhang. Deutsche Fassung des Eurocode 2: DIN EN 1992-1-1:2011-01 Nationaler Anhang für Deutschland: DIN EN 1992-1-1/NA:2011-01 Nationaler Anhang für Deutschland: DIN EN 1992-1-1/NA/A1, Änderung A1, Ausg. August 2012 Der Nationale Anhang (NA) regelt die für Deutschland gültigen variablen Teile bzw. Parameter (NDP: national determined parameters, national festzulegende Parameter) des Eurocode. Zusätzlich enthält der nationale Anhang für Deutschland ergänzende Regeln, die dem Eurocode selbst aber nicht widersprechen dürfen (NCI: noncontradictory complementary information). Obwohl der Eurocode 2 für sich selbst bereits ein in sich geschlossenes Regelwerk darstellt, haben diese NCIs im NA-Deutschland einen erheblichen Umfang. Äußere Standsicherheit Das Regelwerk zum Nachweis der äußeren Standsicherheit umfasst im Kern drei Dokumente Deutsche Fassung des Eurocode 7: DIN EN 1997-1:2014-03 Nationaler Anhang für Deutschland: DIN EN 1997-1/NA:2010-12 Nationale Ergänzungsnorm: DIN 1054:2021-04 Im Gegensatz zum Eurocode 2 ist der Eurocode 7 nur eine "Regenschirmnorm" mit wenig substanziellen Regelungen zur Nachweisführung. Der Nationale Anhang enthält i.W. nur Verweise auf die nationale Ergänzungsnorm DIN 1054 und weitere nationale Normen. DIN 1054:2021-04 ist keine eigenständige Norm und im Aufbau an den Eurocode 7 angepasst; sie stellt eine Ansammlung von NCIs dar, die alle relevanten Bereiche der Nachweisführung umfasst. Weitere nationale Normen, die als NCIs auch für die Bemessung nach Eurocode Gültigkeit haben und bei der Berechnung von Einzelfundamenten von Bedeutung sind, sind DIN 4017:2006-03 (Grundbruchwiderstand) DIN 4019:2015-05 (Setzungsberechnung) DIN 4085:2017-18 (Berechnung der Erddruckermittlung) Die Kombinatorik bei der Ermittlung der Bemessungsschnittgrößen wird nach DIN EN 1990, Anhang A1, vorgenommen, auch wenn diese eigentlich nur für den Hochbau geregelt ist.

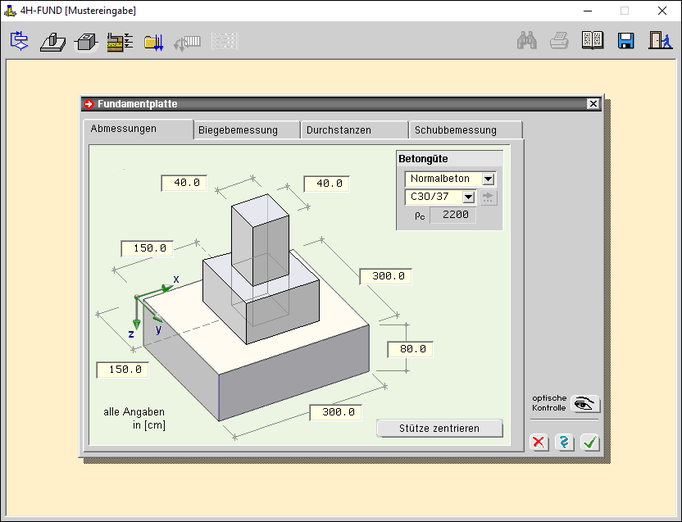

Bild vergrößern

Programmoberfläche ..........................   Steuerbuttons ...................... allgemeine Einstellungen ..... Sicherheitsbeiwerte .............. Fundamentplatte .................. Köcher ................................ Fußplatte (Zusatzprogramm) Boden ................................. Belastung ............................ Lagergrößenimport ........... Berechnung durchführen ...... Bewehrungswahl ................... Stahlbetonbemessung ......................... Köcherbemessung Heft 411 ... n. DBV ............................ Plattenbemessung .............. Ausführung "unbewehrt" ...... Biegebemessung ................. abhebende Plattenteile ........ Durchstanzen EC 2 .............. ... DIN 1045-1 ...................... Schubbemessung ................ Standsicherheit ................................... äußere Standsicherheit ........ Kippsicherheit ...................... Grundbruchsicherheit ........... Gleitsicherheit ..................... Begr. klaffende Fuge ............ Verschiebung Sohlfläche ..... Setzungsermittlung .............. vereinf. Nachweis Regelfälle Drehfeder Fundament-Baugr. Erdwiderstand .................... pcae-Nachweiskonzept .........................

Die Druckliste stellt ein prüfbares Statikdokument dar, das alle notwendigen Informationen zum System, zur Belastung und zu den Ergebnissen enthält. Die von pcae mitgelieferte Voreinstellung zum Umfang der Druckliste stellt sicher, dass eine Prüfung der Statik ohne weitere Nachfragen durchgeführt werden kann. Die Anwendung der Eurocodes gestaltet die Berechnung und ihre Nachvollziehbarkeit noch einmal komplizierter, so dass eine Vielzahl von Ergebnissen bereitgestellt werden muss, um die N. zu gewährleisten. Bei einer Reduzierung des Umfangs (etwa um Papier einzusparen) ist die Prüfbarkeit nicht unbedingt gewährleistet. Gleichwohl besteht anwenderseits die Möglichkeit, den Ausgabeumfang zu manipulieren. Die Druckliste enthält auf Wunsch weitere Elemente, die nützliche Informationen geben. Sie können durch Aktivierung der entsprechenden Option ausgegeben werden. Die Druckausgabe kann in s/w oder Farbe erfolgen. Die folgenden pdf-Dokumente sind in Farbe gesetzt und enthalten i.d.R. den vom Programm bereitgestellten kompletten Ausgabeumfang. Der vorliegende Druck erfolgt mit der Einstellung minimal ohne Kopf- und Fußzeilen. Mit dem Programm PROLOG kann über die Standardmöglichkeiten hinaus benutzerseits ein individuelles Statikdokument bereits in den Druck eingebaut werden, das dann auch individuelle Kopf- und Fußzeilenbereiche enthält. Die Bauteile zu den nachfolgend aufgeführten Literaturquellen können über den nebenstehend dargestellten Button bei der Erzeugung eines neuen Bauteils aus dem Netz heruntergeladen werden.   deutsch englisch   monolithisches Fundament ........................................................ ..........     Fundament mit eingelassenem Köcher ....................................... ..........     ...mit aufgesetztem Köcher ........................................................ ..........     Streifenfundament  .................................................................... ..........     Das folgende Beispiel zeigt die Verankerung eines Stahlstützenfußes (Progr. 4H-EC3FP erforderlich) Fundament mit Stahlstützenfuß ................................................. ..........     Beispiel eines ausgesteiften Stahlstützenfußes (Progr. 4H-EC3FP und 4H-QUER erforderlich) Fundament mit Stützenfuß u. Rohprofil ....................................... ..........

Normen, Stahlbetonbemessung DIN EN 1992-1-1, Eurocode 2: Bemessung und Konstruktion von Stahlbeton- und Spannbetontragwerken- Teil 1-1: Allgemeine Bemessungsregeln für den Hochbau; Deutsche Fassung EN 1992-1-1:2004 + AC:2010, Januar 2011 DIN EN 1992-1-1/NA: Nationaler Anhang - National festgelegte Parameter - Eurocode 2: Bemessung und Konstruktion von Stahlbeton- und Spannbetontragwerken - Teil 1-1: Allgemeine Bemessungsregeln für den Hochbau, April 2013 DIN 1045-1: Tragwerke aus Beton, Stahlbeton und Spannbeton, Teil 1: Bemessung und Konstruktion, August 2008 und Juli 1988 Normen, äußere Standsicherheit DIN EN 1997-1, Eurocode 7: Entwurf, Berechnung und Bemessung in der Geotechnik - Teil 1: Allgemeine Regeln; Deutsche Fassung EN 1997-1:2004 + AC:2009, März 2014 DIN EN 1997-1/NA: Nationaler Anhang - National festgelegte Parameter - Eurocode 7: Entwurf, Berechnung und Bemessung in der Geotechnik - Teil 1: Allgemeine Regeln, Dezember 2010 DIN 1054: Baugrund - Sicherheitsnachweise im Erd- und Grundbau - Ergänzende Regeln zu DIN EN 1997-1, April 2021 DIN 1054: Baugrund - Sicherheitsnachweise im Erd- und Grundbau - Ergänzende Regeln zu DIN EN 1997-1, Dezember 2010 DIN 1054: Baugrund; Sicherheitsnachweise im Erd- und Grundbau, Januar 2005 DIN 1054: Baugrund, Zulässige Belastung des Baugrunds, November 1976 DIN 4017: Baugrund, Berechnung des Grundbruchwiderstands von Flächengründungen, März 2006 DIN 4017 Teil 1: Baugrund, Grundbruchberechnung von lotrecht, mittig belasteten Flachgründungen, August 1979 DIN 4017 Teil 2: Baugrund, Grundbruchberechnung von schräg und außermittig belasteten Flachgründungen, August 1979 DIN 4019 Teil 1: Baugrund - Setzungsberechnungen, Januar 2014 DIN 4019 Teil 1: Baugrund, Setzungsberechnungen bei lotrechter, mittiger Belastung, April 1979 DIN 4019 Teil 2: Baugrund, Setzungsberechnungen bei schräg und außermittig wirkender Belastung, Februar 1981 DIN 4085: DIN 4085: Baugrund, Berechnung des Erddrucks, Oktober 2017 DIN 4085: DIN 4085: Baugrund, Berechnung des Erddrucks, Mai 2011 Veröffentlichungen, Stahlbetonbemessung Baumann, Th.: Zur Frage der Netzbewehrung von Flächentragwerken, Der Bauingenieur 74, Okt. 1972 Rausch, E.: Maschinenfundamente, Betonkalender Teil 2, Ernst & Sohn, 1973 Leonhardt: Vorlesungen über Massivbau, Teil 2: Sonderfälle der Bemessung im Stahlbetonbau, Springer, 3. Aufl. 1986 DAfStb Heft 411: Untersuchung über das Tragverhalten von Köcherfundamenten, Beuth, 1990 DAfStb Heft 240: Hilfsmittel zur Berechnung der Schnittgrößen und Formänderungen von Stahlbetontragwerken, Beuth, 3. Aufl., 1991 Nölting, D.: Durchstanzbemessung bei ausmittiger Stützenlast, Beton- und Stahlbau 96, Aug. 2001 DAfStb Heft 525: Erläuterungen zu DIN 1045-1, 2. Aufl., Beuth, 2010 DAfStb Heft 600: Erläuterungen zu DIN EN 1992-1-1 und DIN EN 1992-1-1/NA (Eurocode 2), Beuth, 2012 Deutscher Betonverein: Beispiele zur Bemessung nach Eurocode 2, Band 1, Ernst & Sohn, 1. Aufl. 2011 Veröffentlichungen, äußere Standsicherheit Kany, M.: Berechnung von Flächengründungen, Verlag von Wilhelm Ernst & Sohn, 2. Aufl. 1974 Sherif, G.; König, G.: Platten und Balken auf nachgiebigem Baugrund, Springer, 1975 Rausch, E.: Maschinenfundamente, Betonkalender Teil 2, Ernst & Sohn, 1973 Normen, Stahlbau DIN EN 1993-1-8:2010-12: Eurocode 3: Bemessung und Konstruktion von Stahlbauten - Teil 1-8: Bemessung vonAnschlüssen DIN EN 1993-1-8/NA:2010-12: Nationaler Anhang - National festgelegte Parameter - Eurocode 3: Bemessung und Konstruktion von Stahlbauten - Teil 1-8: Bemessung von Anschlüssen DIN 18800-1:2008-11: Stahlbauten - Teil 1: Bemessung und Konstruktion, November 2008 DIN V 4141-1:2003-05: Lager im Bauwesen - Teil 1: Allgemeine Regelungen, Mai 2003 Veröffentlichungen, Stahlbau Kahlmeyer, Hebestreit, Vogt: Stahlbau nach DIN 18800, Werner Verlag, 5. Auflage,  2008 Wagenknecht: Stahlbau-Praxis nach DIN 18800 (11.2008), Band 2, Bauwerk Verlag, 2. Auflage, 2009

Bestelltext für Ihre e-Mail Zur Bestellung des Programms 4H-FUND, Fundamente, fügen Sie bitte den folgenden Textbaustein per copy ([Strg]+[c]) und paste ([Strg]+[v]) formlos in eine e-Mail mit Ihrer Signatur ein. Mailadresse: dte@pcae.de Wir bestellen 4H-FUND, Fundamente, für EUR 390 + MWSt. mit Rückgaberecht innerhalb von vier Wochen ab Eingang in unserem Hause
