| Januar 2021: Das Programm 4H-Kwand wurde an aktuelle Vorschriften und Literatur angepasst. Die Neuerungen werden über Patches kostenfrei zur Verfügung gestellt. |
|
|
 |
| das Programm 4H-Kwand berechnet
und bemisst einen auf Erddruck belasteten, zweiseitig
gehaltenen Kellerwandstreifen entweder aus Stahlbeton
oder Mauerwerk, wobei der Schwerpunkt des Programms auf
der Erddruckermittlung liegt |
|
|
| ergänzend können zur Erddruckabfangung
dienende, frei stehende (Krag-) Wände berechnet werden
|
|
|
| die Stahlbetonbemessung erfolgt n. DIN EN
1992-1-1 mit NA (EC 2) oder DIN 1045-1 |
| Mauerwerksnachweise werden n. DIN EN 1996-1-1
mit NA (EC 6) oder DIN 1053-100 geführt. |
| Die EC-Standardparameter (Empfehlungen ohne
nationalen Bezug) wie auch die Parameter des deutschen
nationalen Anhangs (NA-DE) sind grundsätzlich Teil
der pcae-Software. |
|
|
die Schnittgrößen werden grundsätzlich
entweder an einem Einfeld- oder Kragsystem ermittelt,
das ggf. elastisch eingespannt ist |
|
|
| neben den Erddruck- und Eigengewichtslasten
können Lasten am Wandkopf eingeleitet werden und
müssen zur Extremierung Einwirkungen zugeordnet werden |
|
|
| die extremalen Bemessungsschnittgrößen
werden programmintern ermittelt; Besonderheiten der jeweiligen
Norm können berücksichtigt werden |
|
|
die wesentlichen Nachweise werden vom Programm
zur Verfügung gestellt |
|
|
| sollte ein Spezialfall nicht abgedeckt sein,
kann das Programm 4H-Mauer
mit den berechneten Schnittgrößen bestückt
werden und die fehlenden Informationen liefern |
|
|
|
| Vom Programm werden alle wesentlichen Nachweise
geführt. |
|
|
| Stahlbeton n.
DIN EN 1992-1-1 mit NA (Eurocode 2) oder DIN 1045-1 |
 |
|
|
| |
|
|
| Mauerwerk n. DIN
EN 1996-1-1 mit NA (Eurocode 6) oder DIN 1053-100 |
|
|
|
| |
|
| zentrische und exzentrische
Druckbeanspruchung |
|
|
|
|
|
|
| Grenzlastnachweis für Kellerwände |
|
|
| planmäßige Exzentrizitäten
(GZG) |
|
|
|
|
 |
| Eurocodes und Nationale Anhänge |
|
Die EC-Standardparameter (Empfehlungen ohne
nationalen Bezug) wie auch die Parameter der zugehörigen
deutschen
Nationalen Anhänge (NA-DE) gehören grundsätzlich zum Lieferumfang der
pcae-Software. |
Zum
Lieferumfang gehört zudem ein Werkzeug, mit dem sogenannte nationale Anwendungsdokumente
(NADs)
erstellt und verwaltet werden. Hiermit können benutzerseits weitere Nationale Anhänge anderer Nationen erstellt werden. |
| Weiterführende Informationen zum Werkzeug |
|
|
|
 |
|
|
 |
|
|
|
| Bild vergrößern |
 |
|
|
|
 |
|
|

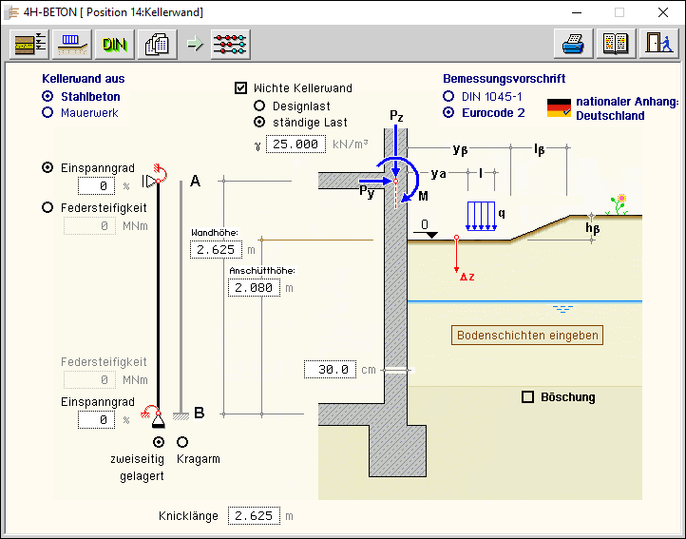

das statische System kann entweder auskragen
oder zweiseitig gelagert sein (eine teilweise Einspannung
ist an
Kopf- und Fußpunkt möglich) |
|
|
| die Belastung setzt sich aus drei Anteilen
zusammen: das Eigengewicht der Wand, der seitlich wirkende
Erddruck und die aus den oberen Geschossen am Wandkopf
eingeleiteten Lasten |
| Für das semiprobabilistische Sicherheitskonzept
sind die Lasten in Einwirkungskategorien einzuordnen,
wobei die Möglichkeit besteht, bereits sicherheitsbeaufschlagte
Designlasten aufzubringen. |
|
|
| der Erddruck wird nach DIN 4085 unter Beachtung
von DIN 1054 ermittelt |
| Maximal zwei Bodenschichten (ggf. unter
Auftrieb) können eingegeben werden, die durch ständig
oder veränderlich wirkende auf oder unter der Erdoberfläche
gelegene Lasten konsolidiert sind. |
Die Erdoberfläche kann eine u. U. örtlich
begrenzte Böschung enthalten, auf der Auflasten nicht
berücksichtigt werden. |
|
|
| die Stahlbetonbemessung führt Nachweise
im Grenzzustand der Tragfähigkeit (Biege- und Schubbemessung)
sowie Nachweise im Grenzzustand der Gebrauchstauglichkeit
(Riss- und Spannungsnachweis) durch |
| Optional kann ein vereinfachter Brandschutznachweis
für Wände nach DIN 4102 aktiviert werden. |
|
|
| im Mauerwerksbau wird nach dem genaueren
Verfahren im Grenzzustand der Tragfähigkeit auf Druckbeanspruchung,
Knicksicherheit und Plattenschub nachgewiesen |
| An den Auflagern wird die Biegezugbeanspruchung
in den Lagerfugen untersucht. |
|
|
| das Druckdokument wird zur sofortigen Kontrolle
am Bildschirm dargestellt |
Der Ausgabeumfang kann vom Anwender beeinflusst
werden und umfasst neben der Auswahl von Zwischener-
gebnissen die Möglichkeit, einzelne Nachweispunkte
oder über den Längsschnitt verteilte Ergebnisse
darzustellen. |
|
|
| |
|
| Bodenkennwerte
/ Erddruckber. .......... |
|
|
| |
|
|
aktiver Erddruck ................... |
|
|
|
Erdruhedruck ....................... |
|
|
|
passiver Erddruck ................. |
|
|
|
Erddruckansatz .................... |
|
|
|
Bodenparameter ................... |
|
|
|
Literatur ............................... |
|
|
|
|
|
|
| Bodenauflasten
/ Wandkopflasten ........ |
|
|
|
|
|
Bodenauflasten .................... |
|
|
|
Wandkopflasten ................... |
|
|
|
|
|
|
| Stahlbetonbemessung .......................... |
|
|
|
|
|
Bem.-Optionen EC
2 ........... |
|
|
|
Bem.-Optionen DIN
1045-1 .... |
|
|
|
|
|
|
|
| Mauerwerksnachweise ......................... |
|
|
| |
|
|
Anwendungsbedingungen ..... |
|
|
|
Material ............................... |
|
|
|
Materialsicherheit ................. |
|
|
|
Schnittgrößenermittlung ........ |
|
|
|
Bemessung ......................... |
|
|
|
|
|
|
| Ergebnisausdruck .................................. |
|
|
| |
|
|
Erddruck .............................. |
|
|
|
Lastzusammenstellung ......... |
|
|
|
Bemessungssituationen ........ |
|
|
|
Bemessungsgrößen ............. |
|
|
|
Nachweise ........................... |
|
|
|
Stahlbeton ........................... |
|
|
|
Mauerwerk ........................... |
|
|
|
|
|
