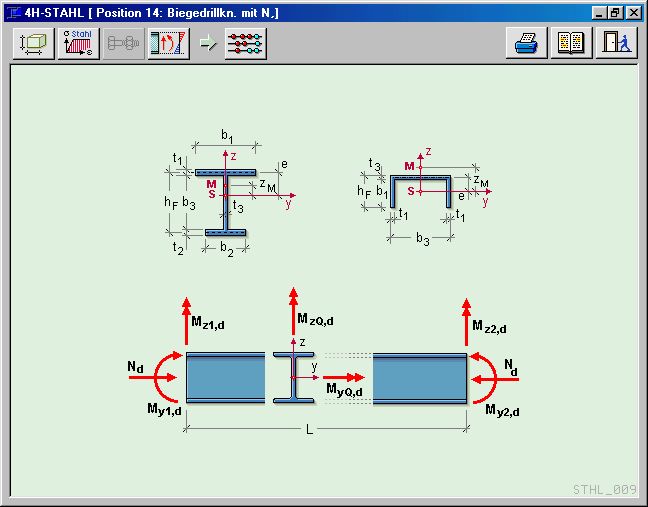

Das Programm führt den Tragsicherheitsnachweis
für durch Druckkräfte und Biegemomente My und Mz belastete
Stäbe gemäß DIN 18800, Teil 2, Element 322 und
323. |
|
|
es können I-förmige Profile und
liegende U-Profile sowie Rundrohre und MSH-Profile bearbeitet
werden. |
Die Profildaten können für Walzprofile einer
Profildatei entnommen werden oder für geschweißte
Blechträger über die Vorgabe von Blechbreite
und -stärke festgelegt werden. |
|
|
die Knicklänge läßt sich über Knicklängenbeiwerte
und Wölbeinspannungsgrad den baupraktischen
Randbedingungen anpassen |
|
|
Aussteifungsverbände können über die
Anordnung von Zwischenstützungen simuliert werden |
|
|
als Werkstoff steht neben den Stählen der Tab.
1, Anpassungsrichtlinie Stahlbau,ein benutzerdefiniertes
Material
zur Verfügung, das durch Vorgabe von E-Modul,
Schubmodul, Streckgrenze und abgeminderte Streckgrenze
für Blechdicken t > 40 mm definiert werden kann. |
Diese Vorgabe ist z.B. erforderlich, wenn Bauteile untersucht
werden, die extremen Temperaturbelastungen ausgesetzt
sind (heiße Bemessung). |
|
|
auch die Knickspannungslinie kann bei Bedarf abweichend
von Tab. 5, DIN 18800 vom Programmanwender frei vorgegeben
werden |
|
|
der Beulnachweis wird durch Überprüfung der
b/t -Verhältnisse der Einzelbleche geführt |
|
|
|
|
|
|
|
|
|
