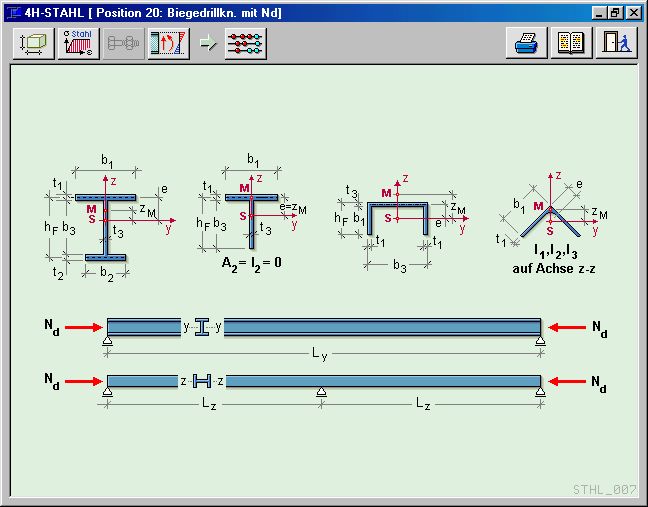

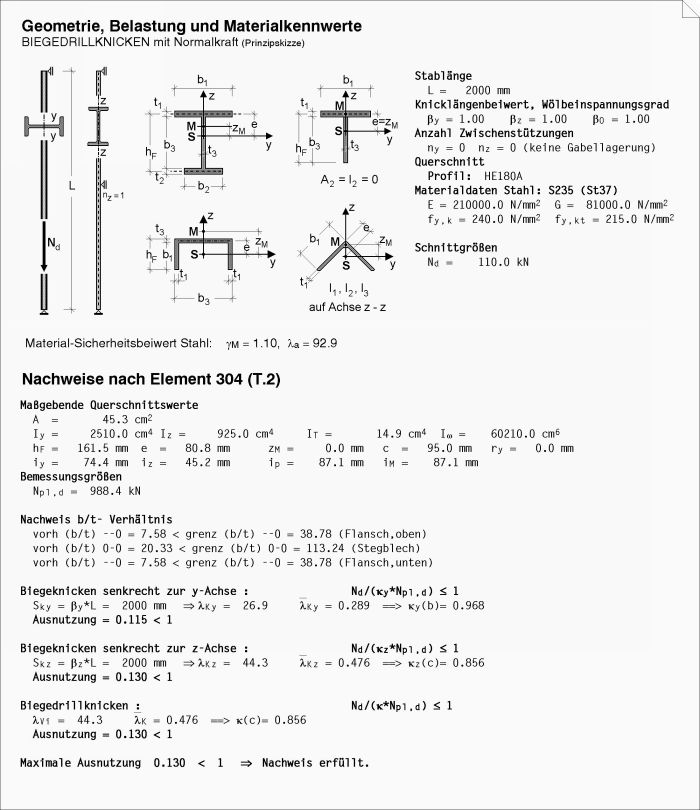

Das Programm führt den Tragsicherheitsnachweis
für mittig durch Druckkräfte belastete Stäbe
gemäß DIN 18800,
Teil 2, Element 304 und 306. |
|
|
es können I-förmige Profile, U,
T und Winkelprofile sowie Rundrohre und MSH-Profile bearbeitet
werden. |
Die Profildaten können für Walzprofile einer
Profildatei entnommen werden oder für geschweißte
Blechträger über die Vorgabe von Blechbreite
und -stärke festgelegt werden. |
|
|
die Knicklänge läßt sich über Knicklängenbeiwerte
und Wölbeinspannungsgrad den baupraktischen
Randbedingungen anpassen |
|
|
Aussteifungsverbände können über die
Anordnung von Zwischenstützungen simuliert werden |
|
|
als Werkstoff steht neben den Stählen der Tab.
1, Anpassungsrichtlinie Stahlbau, ein benutzerdefiniertes
Material zur Verfügung, das durch Vorgabe von E-Modul,
Schubmodul, Streckgrenze und abgeminderter Streckgrenze
für Blechdicken t > 40 mm definiert werden kann. |
Diese Vorgabe ist z.B. erforderlich, wenn Bauteile untersucht
werden, die extremen Temperaturbelastungen ausgesetzt
sind (heiße Bemessung). |
|
|
auch die Knickspannungslinie kann bei Bedarf abweichend
von Tab. 5, DIN 18800, vom Programmanwender
frei vorgegeben
werden |
|
|
der Beulnachweis wird durch Überprüfung der
b/t -Verhältnisse der Einzelbleche geführt |
|
|
|
|
|
|
|
|
|
