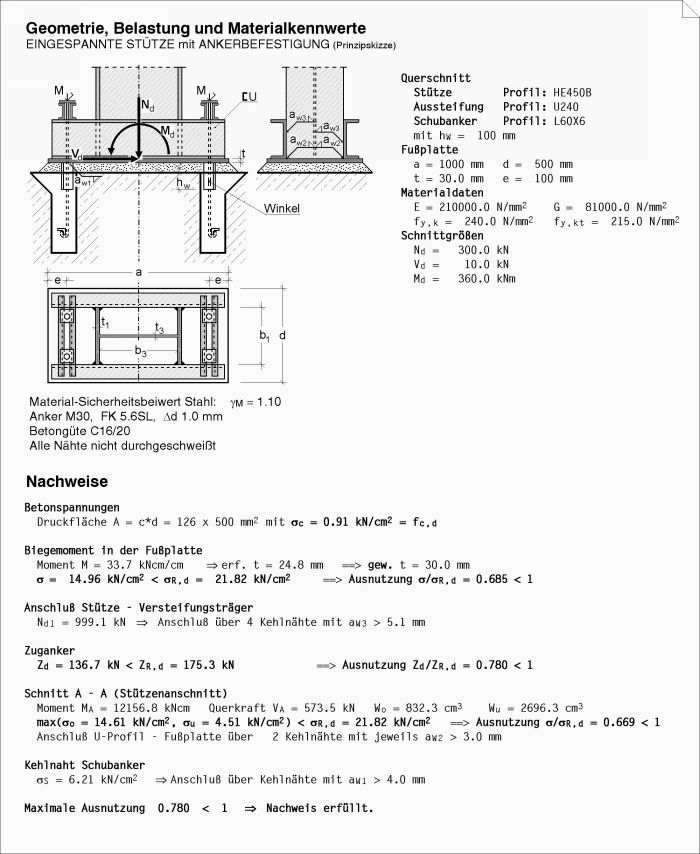

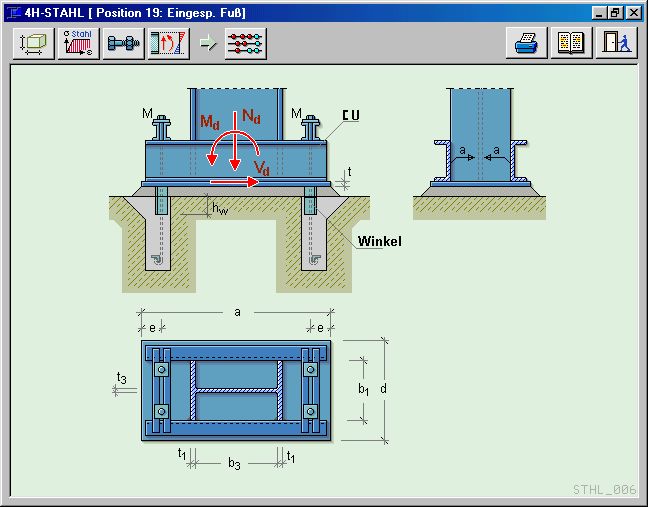

Das Programm führt die Tragfähigkeitsnachweise
für eine in ein Betonfundament eingespannte Stahlstütze. |
|
|
die Einspannwirkung wird durch zwei auf
der Fußplatte seitlich am Stützenprofil angeschweißte
U-Profile erreicht. |
Die U-Profile wiederum werden über vier Zuganker
im Fundament verankert. |
|
|
Horizontallasten können über an der Unterseite
der Fußplatte angeschweißte Schubanker in
das Fundament abgetragen werden |
|
|
als Stützenprofil lassen sich I-förmige Walz-
und Blechprofile einsetzen |
|
|
die Blechprofile können über die Eingabe von
Breite und Dicke ihrer Flansch- und Stegbleche definiert
werden |
|
|
die Fußplatte kann bis zu einer Dicke von 60 mm
unausgesteift ausgeführt werden. |
Die spätestens dann erforderlichen Aussteifungsträger
werden über Kehlnähte an das Stützenprofil
geschweißt. |
|
|
die beschriebene Stützenfußkonstruktion ist
zur Abtragung großer Lasten geeignet. |
Da die Konstruktion jedoch hinsichtlich des Arbeits-
und Materialeinsatzes sehr teuer ist und auch viel Platz
verbraucht, wird man bei neuen Projekten besser auf weniger
aufwendige Fußpunkte zurückgreifen. |
Das Programm findet seinen Einsatz somit mehr bei der
Nachrechnung bestehender alter Objekte. |
|
|
|
|
|
|
|
|
|
