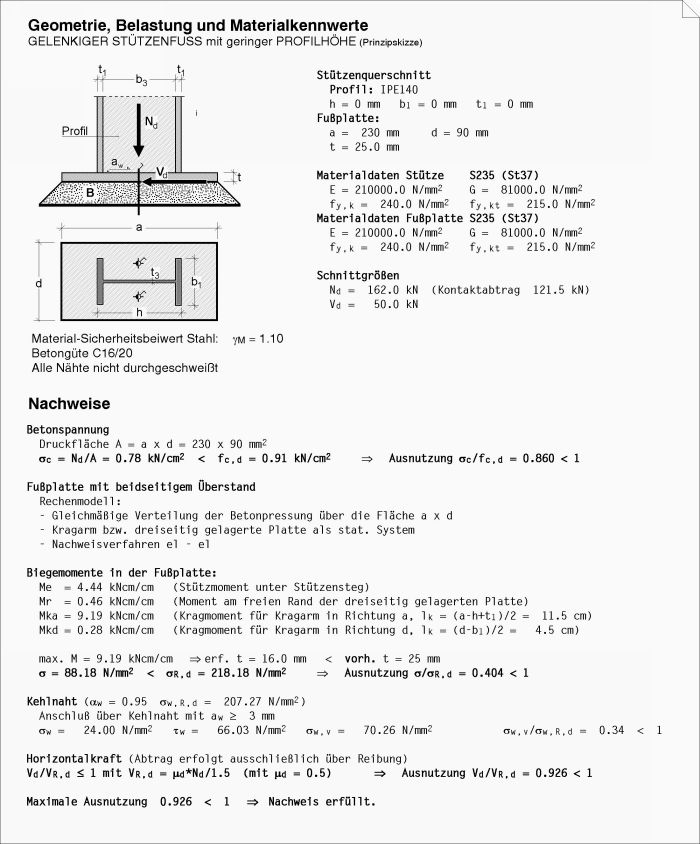

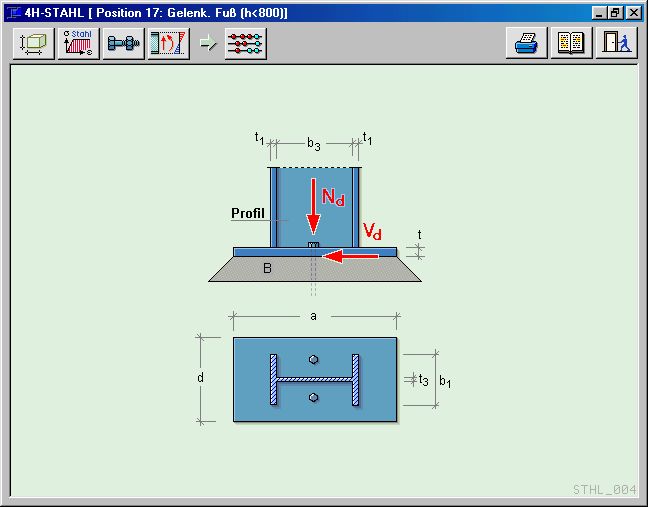

Das Programm führt die erforderlichen Tragfähigkeitsnachweise für einen gelenkig gelagerten Stützenfuß.
die Berechnungen können in Form einer Nachrechnung für eine vorgegebene Fußplatte oder als automatische Bemessung geführt werden.
Im letzteren Fall ermittelt das Programm die erforderlichen Fußplattenlängen und die Dicke der Fußplatte selbständig.
als Stützenprofil sind alle gängigen I-förmigen Walzprofile sowie MSH-Profile und Rundrohre zugelassen
wenn ein verwendetes Walzprofil nicht in der Profildatenbank verfügbar ist, kann es über die Eingabe seiner Abmessungen als Blechprofil definiert werden
der Abtrag von Horizontalkräften erfolgt über Reibung.
Dazu wird vom Programm die zwischen Fußplatte und Fundament mobilisierbare Reibungskraft ermittelt.
für Stütze und Fußplatte können unterschiedliche Stahlgüten eingesetzt werden.
Damit kann für die Fußplatte ein höherwertiger Stahl als für das Stützenprofil verwendet werden.
