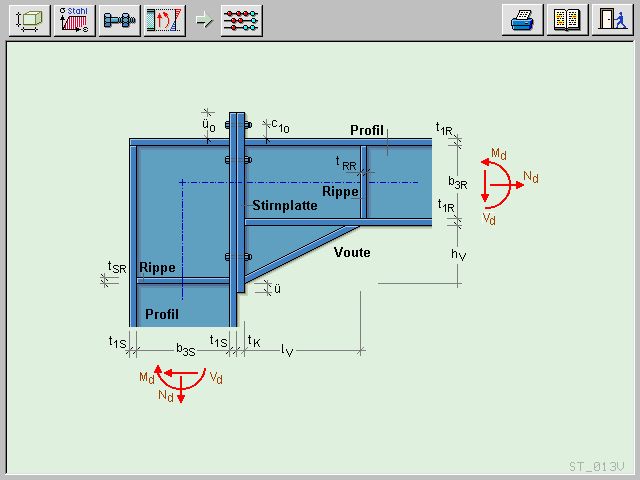

Das Programm führt die Tragsicherheits- und
Gebrauchstauglichkeitsnachweise für Rahmenecken mit Stirnplatten. |
|
|
die Vorgehensweise bei der Bemessung der
Stirnplatte entspricht weitestgehend den Vorgaben und
Rechen-
verfahren des DAST-Ringbuches (Typisierte Verbindungen
im Stahlhochbau, Deutscher Stahlbau-Verband
(DSTV), 2.
Auflage, Stahlbau-Verlags-GmbH, 1979/1984) bzw. dessen
Nachfolgewerk (Oberegge / Hockelmann / Dorsch, Bemessungshilfen
für profilorientiertes Konstruieren, 3. Auflage,
Stahlbau-Verlagsgesellschaft, 1997) |
|
|
es können Stirnplatten ohne Überstand, mit
oberem oder unterem Überstand sowie mit beidseitigem
Überstand bearbeitet werden. |
Neben den typisierten Schraubenbildern lassen sich auch
davon abweichende Schraubenanordnungen eingeben. |
|
|
als Riegel- und Stützenprofil können alle
gängigen I-förmigen Walzprofile sowie geschweißte
Blechträger
eingesetzt werden. Die Unterkante des
Riegels läßt sich als Voute ausgebilden. |
|
|
für Riegel, Stütze und Stirnplatte können
unterschiedliche Stahlgüten berücksichtigt werden.
Damit hat man die Möglichkeit, für die Stirnplatte
einen höherwertigen Stahl zu verwenden als für
die Trägerprofile. |
|
|
|
|
|
|
|
|
|

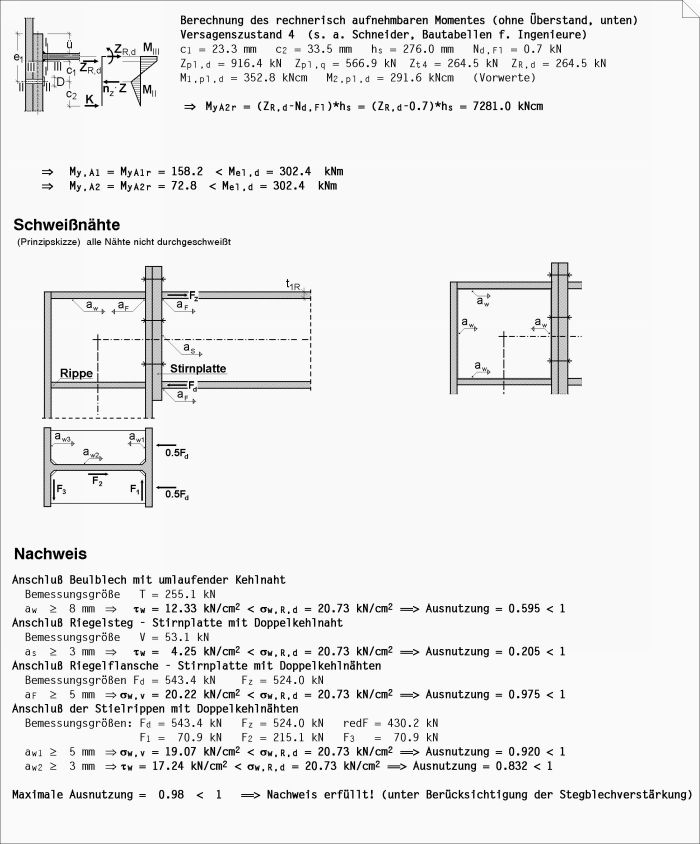

... als pdf ... |
|
|
|
|
|
|
|
