Vorbemerkung zur Ausgabe von Ergebnisgrafiken |
![](../../../../../templates/separator_200.gif) |
Im Darstellungsbereich der Ergebnisvisualisierung angezeigte
Grafiken können in die Druckliste ausgewählte
Grafiken gespeichert werden. |
Derart abgespeicherte Druckansichten werden vom Visualisierungsmodul auch über
die aktuelle Sitzung hinaus gespeichert. |
Wird zwischenzeitlich (etwa infolge Änderungen in der Belastungsstruktur)
ein Neustart des Rechenlaufs erforderlich, werden die in den gespeicherten Druckansichten
dargestellten Ergebnisse automatisch aktualisiert. |
Der Anwender kann also sicher sein, dass die dargestellten Ergebnisse bei
der Ausgabe der Druckliste ausgewählte Grafiken stets dem aktuellen
Ergebnisstand entsprechen. |
|
|
![](../../../../../templates/titel/erg_vis_deformation_700_30_swrand.gif) |
|
Darstellungen der Deformationen liefern ein umfassendes
Bild über das Verformungsverhaltens eines Systems
in einem Lastfall oder einer Lastkombination. |
Die überhöhten Deformationsgrafiken
können mit weiteren Informationen, wie das hineingeblendete
unverformte System, vervollständigt werden. |
Wenn die Grafiken des Gesamtsystems zu unübersichtlich
werden sollten, kann auf die in der grafischen Eingabe festgelegten
Ebenen und Gruppen zurückgegriffen werden und die Darstellung
auf Teilsysteme reduziert werden. |
Die Deformationsfigur ist mit einem Überhöhungsfaktor
behaftet, der im Moving-Window neben den auftretenden Höchstwerten
der dargestellten Werte protokolliert wird. |

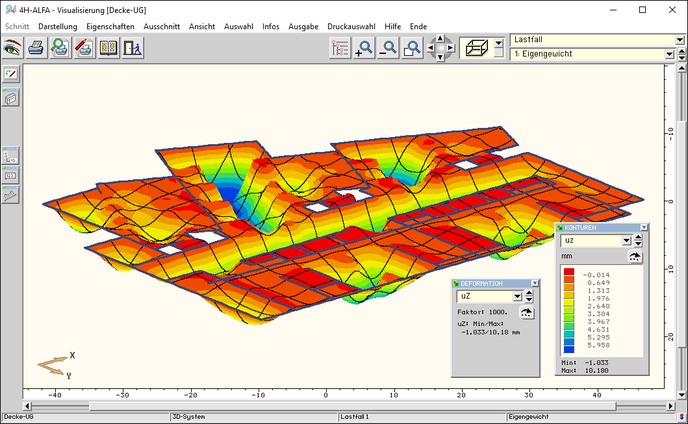

In der folgenden Grafik ist für den Lastfall Eigengewicht die Deformationsfigur
mit der Konturflächendarstellung der Durchbiegung unterlegt. |
|
|
![](deformation_platte_23_red.png) |
|
Bild vergrößern |
![](../../../../../templates/expansion_1.gif) |
|
|
|
|
|
|
|
![](../../../../../templates/titel/erg_vis_konturflaechen_700_30_swrand.gif) |
|
In den Konturflächengrafiken lassen sich
durch Einfärbung der Konturen mit den Größenabstufungen
der dargestellten Zustandsgröße deren Intensitäten
hervorragend aufzeigen. |

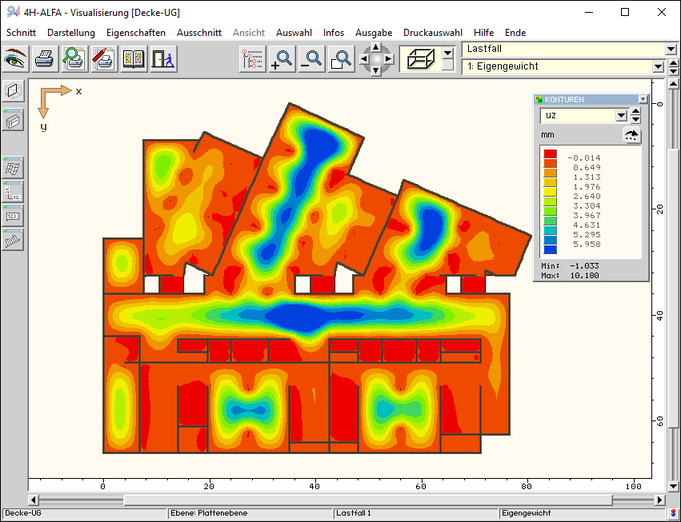

Im folgenden Bild sind die Durchbiegungen des
Flächenträgers im LF 1 in der Ebenendarstellunge aufgetragen. |
Durch Doppelklicken der Linien mit der Maus wird
auf die Liniengrafiken der
Einzelstäbe oder der zu Gruppen zusammengefassten Stabzüge
umgeschaltet. |
|
|
![](konturen_platte_23_red.png) |
|
|
Bild vergrößern |
![](../../../../../templates/expansion_1.gif) |
|
|
|
|
|
|
![](../../../../../templates/titel/erg_vis_vektoren_700_30_swrand.gif) |
|
Vektordarstellung geben auf Grund ihrer Richtungsorientierung
einen Überblick über Verlauf und
Intensität der dargestellten Werte. |

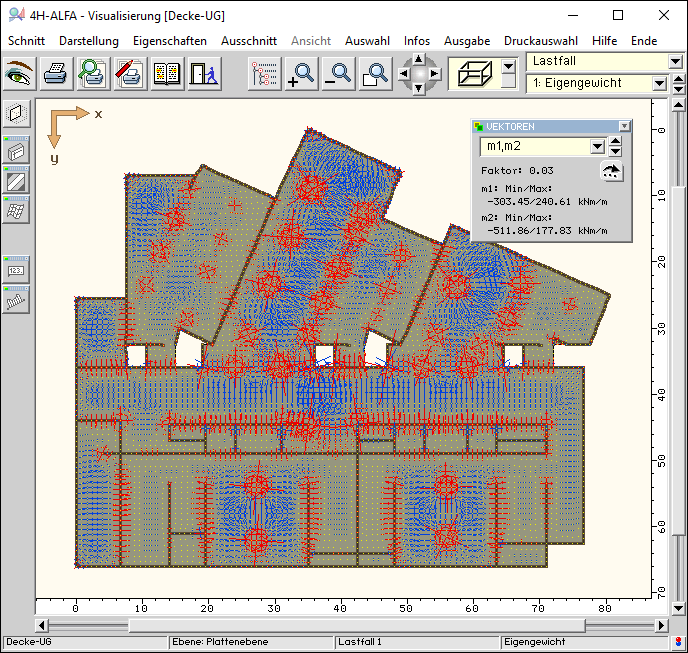

Im folgenden Bild sind die Hauptmomentenvektoren
für den Lastfall Eigengewicht aufgetragen.
Rot gefärbte negative Werte erzeugen an der Plattenoberseite
Zug, blau sind entsprechend die auf der
Plattenunterseite erzeugenden positiven Momente. |

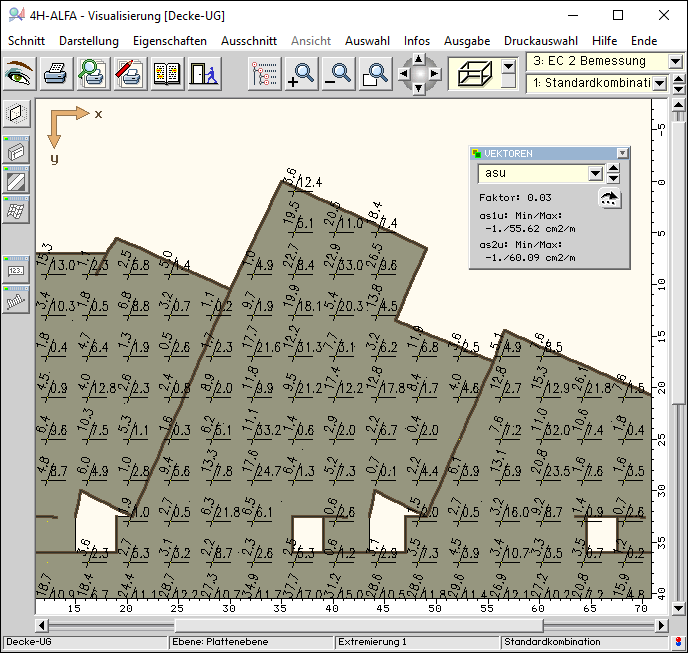

Im zweiten Bild sind Vektoren für schiefwinklig
verlegte Bewehrungsrichtungen mit den zugehörigen Zahlenwerten
in Verlegerichtung aufgetragen. |
|
|
![](vektoren_platte_23.png) |
|
![](vektoren_zahlen_bew_platte_23.png) |
|
|
|
|
![](../../../../../templates/titel/erg_vis_zahlenwerte_700_30_swrand.gif) |
|
Zahlenwertegrafiken geben in kleinen Fähnchen
numerische Informationen zu den dargestellten Werten. |

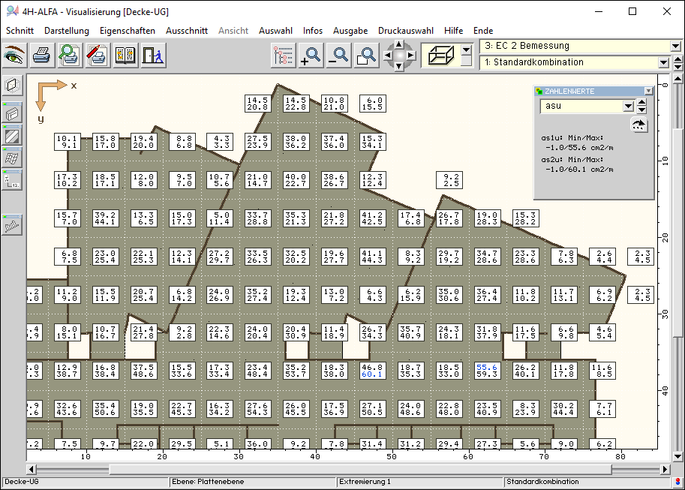

Das Bild zeigt das in ein Raster aufgeteilte Tragsystem.
In die Zahlenfelder sind die im jeweiligen Rasterquadrat vorhandenen
maximalen Bewehrungsquerschnitte der unteren Bewehrungslagen
eingetragen. |
|
|
![](zahlenwerte_platte_23_red.png) |
|
|
Bild vergrößern |
![](../../../../../templates/expansion_1.gif) |
|
|
|
|
|
|
![](../../../../../templates/titel/erg_vis_grenzlinien_700_30_swrand.gif) |
|
Grenzlinien bilden die im Bauwesen übliche
Darstellung skalerer Größen. Rot repräsentiert
negative
und blau positive Werte. |
Durch Zoomen in die Darstellung und Einblendung
von Zahlenwerten geben die Grenzlinien einen guten
Überblick
über die Beanspruchungen. |

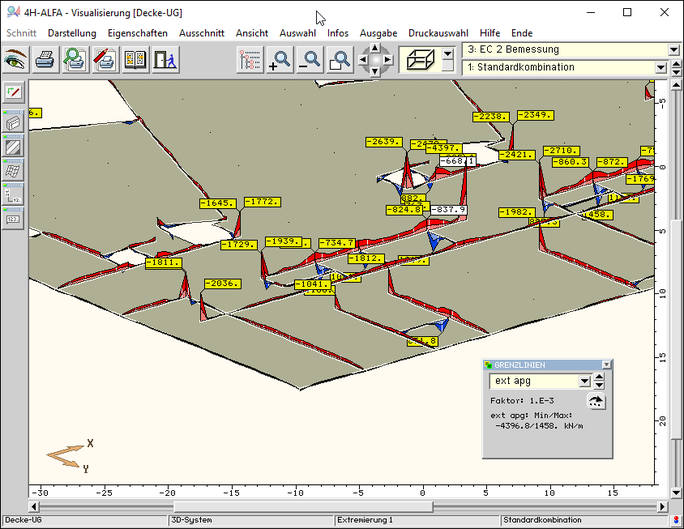

Die Darstellung zeigt den Verlauf der extremalen Lagerkräfte
längs der Linienlager. |
|
|
![](grenzlinien_platte_23_red.png) |
|
|
Bild vergrößern |
![](../../../../../templates/expansion_1.gif) |
|
|
|
|
|
|
![](../../../../../templates/titel/erg_vis_liniengrafiken_700_30_swrand.gif) |
|
Liniengrafiken ergänzen die Gesamtsystemdarstellungen
und geben z.B. einen Überblick über alle Zustandsgrößen
und Bemessungsergebnisse eines Lagerlinienzugs oder einer Stabgruppe. |
Hierfür stehen auch wieder die in der grafischen
Eingabe erstellten Gruppenbildungen zur Verfügung. |

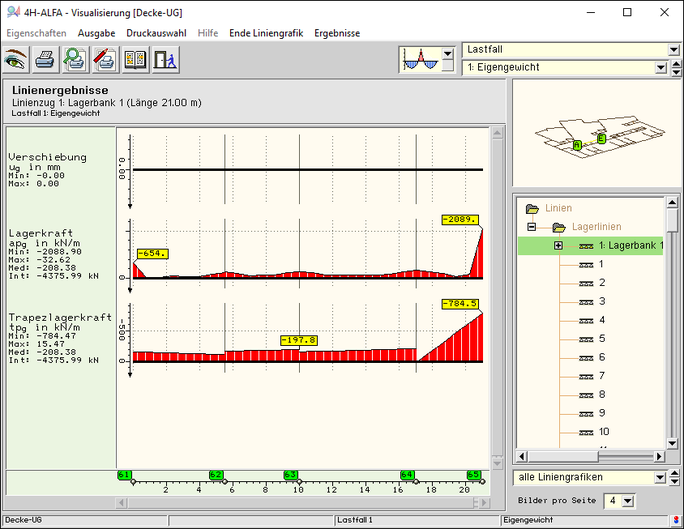

Im Darstellungsfenster der Abbildung sind Lagerreaktionen und
Trapezlagerkräfte für einen als Lagerbank bezeichneten Linienlagerzug aufgetragen. |
|
|
![](liniengrafik_platte_23_red.png) |
|
|
Bild vergrößern |
![](../../../../../templates/expansion_1.gif) |
|
|
|
|
|
|
![](../../../../../templates/titel/erg_vis_tabellen_700_30_swrand.gif) |
|
In Tabellen zusammengestellte Zahlenwerte sind
eine hervorragende Ergänzung der grafischen Darstellungen.
Hier können führende Zahlenwerte mit ihren zugehörigen
Werten übersichtlich abgelesen werden. |
Die Objektauswahl erfolgt ananlog zu den Liniengrafiken über den Baum im rechten Bereich des Fensters. |
|
|
![](tabellen_platte_23_red.png) |
|
|
Bild vergrößern |
![](../../../../../templates/expansion_1.gif) |
|
|
|
|
|
