Die Verwaltung der im Rahmen einer Finite-Elemente-Berechnung
mit den zugehörigen Nachweisen
naturgemäß anfallende Menge an Ein- und Ausgabewerten
erfordert ein allgemeines und darüber hinaus
individuell konfigurierbares Werkzeug. |
Die vom Programm in den Netzknoten ermittelten
Ergebnisse werden abgespeichert und sind für eine nachträgliche
Umgestaltung der Ausgabe vorrätig, so dass bei Veränderung
des Ausgabeumfangs oder Erstellen neuer
Ausgaben in grafischer und tabellarischer Form kein neuerlicher
Berechnungsgang erforderlich wird. |
Die 4H-ALFA-Drucklistengestaltung bietet
in übersichtlicher Form Lastfälle, Lastkombinationen, Nachweise usw.
im linken Teilfenster zur Auswahl an. Im mittleren Fenster erfolgt
die Auswahl der vorbereiteten Tabellen und Liniengrafiken. |
| Der Ausgabeumfang von Tabellen kann zudem auf relevante
Größen reduziert werden. |
|
|

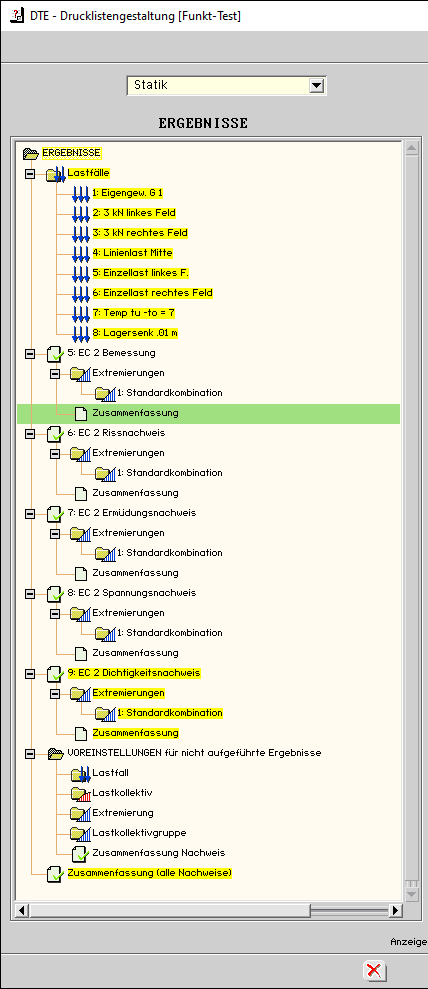

| Fenster Ergebnisse |
 |
| Im Fenster Ergebnisse werden alle zu den Lastfällen/Lastkollektiven und Bemessungen und Nachweisen vorliegenden Berechnungsergebnisse in einem Baum zusammengestellt. |
| Nur die in diesem Baum gelb markierten Einträge werden in die Ergebnisdruckliste übernommen. |
| Durch Doppelklicken einer Zeile in diesem Baum öffnet sich das Fenster Tabellen/Grafiken/Pläne in dem die zu diesem Eintrag vorliegenden Einzelergebnisse zur weiteren Verfeinerung gleichfalls in einem Baum aufgelistet sind. |
|
 |
|
| |

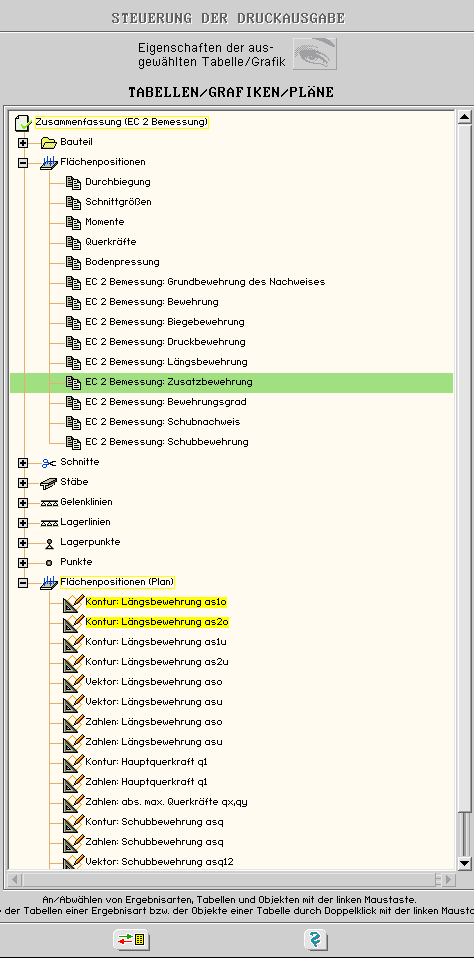

| Fenster Tabellen/Grafiken/Pläne |
|
| Im Fenster Tabellen/Grafiken/Pläne kann eine weitere Verfeinerung der zu dem im Fenster Ergebnisse doppeltgeklickten Eintrag vorliegenden Ergebnisse vorgenommen werden. |
| Nur die in diesem Baum gelb markierten Einträge werden in die Ergebnisdruckliste übernommen. |
| Durch Doppelklicken einer Zeile in diesem Baum öffnet sich zusätzlich das Fenster Objektauswahl, in dem die zu diesem Eintrag vorliegenden Objekte (Flächen, Punkte, Linien) zur weiteren Verfeinerung gleichfalls in einem Baum aufgelistet sind. |
|
 |
|
|

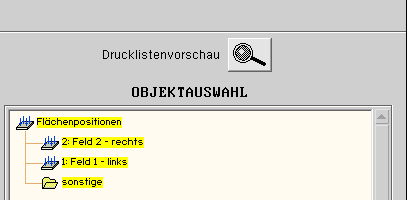

| Fenster Objektauswahl |
|
Im Fenster Objektauswahl erfolgt die letzte Auswahl, zu welchen Objekten (Flächen, Punkte, Linien) die
in den Fenstern Ergebnisse und Tabellen/Grafiken/Pläne bestimmten Ausgaben in der Ergebnisdruckliste
erscheinen sollen. |
|
 |
|
|
 |
