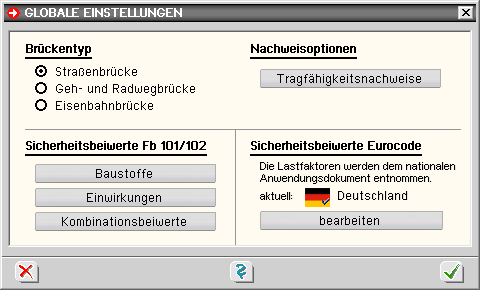

Seite überarbeitet Juli 2023 zu den Hauptseiten .... Platten / Scheiben Faltwerke weiterführende Detailinformationen Brückenbaumodul   Grafisches Eingabemodul P/S Drucklistengestaltung P/S ....... Systembeispiele P/S .............. Ergebnisvisualisierung P/S ...... Lastweiterleitung P ................. Farbausgabe P/S ................... Grafisches Eingabemodul 3D ... Drucklistengestaltung 3D ........   Ergebnisvisualisierung 3D ........ Systembeispiele 3D ............... Farbausgabe 3D .................... Infos auf dieser Seite ... als pdf  globale Einstellungen .............. Einwirkungen und Lastfälle ...... Nachweise .............................     Regelfahrzeuge / Ermüdungsn. die Grundversionen des Programms 4H-ALFA, Plattentragwerke und Faltwerke, behandeln Problemstellungen des allgemeinen Hochbaus mit dem Zusatzmodul Brückenbau werden alle brückenbauspezifischen Besonderheiten des EC 2 und der DIN Fachberichte 101 und 102 entsprechend dem Modul Platte bzw. Faltwerk berücksichtigt Beispielbauteile zu Widerlagern und Brücken s. 4H-ALFA, Faltwerke, ausgewählte Bauteile globale Einstellungen für den Brückenbau Brückentyp Über die Optionsschalter Straßenbrücke / Geh- und Radwegbrücke sowie Eisenbahnbrücke wird der Brückentyp festgelegt. Dies hat i.W. Einfluss auf die Teilsicherheitsbeiwerte (γ-Werte) und Kombinationsbeiwerte (ψ-Werte) n. EC 2 bzw. DIN Fachbericht 101, Anhänge C und D, die vom Programm automatisch gesetzt werden (Standardwerte). Tragfähigkeitsnachweise Ein Klick auf den Button Tragfähigkeitsnachweise unter der Überschrift Nachweisoptionen öffnet ein Fenster zur Einstellung der Abminderungsfaktoren der Zwangsschnittgrößen bei Tragfähigkeitsnachweisen im Bruchzustand. Sicherheitsbeiwerte Die Sicherheitsbeiwerte gemäß DIN Fachbericht 101/102 sind über den Brückentyp standardmäßig voreingestellt. Es ist jedoch möglich, über die Optionsknöpfe im Auswahlbereich Sicherheitsbeiwerte FB 101/102 abweichende Werte, die nur für DIN-Fb-Nachweise gelten, einzustellen. Es wird ausdrücklich darauf hingewiesen, dass die Nachweise bei Änderung der Standardsicherheitsbei- werte nicht mehr dem DIN-Fachbericht entsprechen! Für Nachweise nach Eurocode werden die Lastfaktoren (Teilsicherheits- und Kombinationsbeiwerte) dem eingestellten nationalen Anwendungsdokument (NAD) entnommen. NADs enthalten länderspezifische Einstellungen (Parameter) zu den Eurocode-Normen und können vom Anwender der pcae-Programme erzeugt und inhaltlich bearbeitet werden. Das DTE®-System bietet in der Schreibtischschublade ein entsprechendes Werkzeug an; zur Handhabung s. Handbuch DTE®-DeskTopEngineering. Es ist stets das NAD Deutschland voreingestellt, das von pcae mitgeliefert wird und gegen Änderungen geschützt ist. Einwirkungen und Lastfälle Beim erstmaligen Aufruf der Einwirkungsverwaltung werden anstelle des Lastfallassistenten für den allgemeinen Hochbau Assistenten für Straßen-, Gehweg- und Eisenbahnbrücken n. EC 1, DIN Fachbericht 101 oder DIN 1072 angeboten. Nach Auswahl des Lastschemas erscheint der eigentliche Lastfallassistent, in dem alle lastspezifischen Daten eingegeben werden, auf deren Basis der Assistent eine komplette Einwirkungsstruktur erstellt, die sämtliche brückenbauspezifischen Überlagerungsregeln berücksichtigt (ohne Vorspannung). Verwaltung der Einwirkungen Diese vom Assistenten erzeugte Struktur dient als Basis und kann jederzeit (mit der gebotenen Vorsicht) erweitert, gekürzt oder verändert werden. Näheres hierzu s. Handbuch das pcae-Nachweiskonzept. Im Brückenbaumodul werden die Lastfaktoren für die Nachweise n. FB101/FB102 bzw. EC 2-2 allein über die Eigenschaftseinstellungen der Lastfallordner gesteuert. Hierbei gilt: Ein Lastfall, der keinem Lastfallordner zugeordnet ist, bleibt bei den Nachweisen und deren Extremalbildungsvorschriften unberücksichtigt. Im Brückenbaumodul erklären alle Lastfallordner die in ihnen enthaltenen Elemente als brückenbauspezifisch. Ein weiterer Typ gibt an, welcher normierte Lasttyp im speziellen Fall vorliegt. Hierbei wird unterschieden zwischen Eigengewicht G1 alternative Spur Eigengewicht G2 Hauptspur Eigengewicht G3 Flächenüberlast einer Hauptspur horizontaler Erddruck Tandem-Stellung einer Hauptspur Vorspannung mit sofortigem Verbund alternative Erdbebenlast Vorspannung mit nachträgl. Verbund alternative Sonderlast wahrscheinliche Stützensenkung Fahrzeug LM3 mögliche Stützensenkung alternative Eisenbahnlasttypen Lagerwechsel alternative UIC71-Stellungen alt. gleichmäßige Temperatur alternative SW/0-Stellungen alt. ungleichmäßige Temperatur alternative SW/2-Stellungen alternative Windlast verbundlose Vorspannung Restflächenlast (p = 2.5 kN/m2) externe Vorspannung Gehwegflächenlast (p = 5.0 kN/m2) Nachweise Im Eingabefenster zur Erzeugung der Nachweise erscheinen anstelle der hochbauspezifischen Nachweise die Nachweise entspr. EC 2 bzw. DIN Fb 102. Darüber hinaus können auch die Nachweise nach der alten DIN 1045 '88 geführt werden. Radlasten der Regelfahrzeuge und Ermüdungsnachweis Die Radlasten der Regelfahrzeuge n. EC, DIN Fachbericht bzw. DIN 1072 werden in regelmäßigen oder unregelmäßigen Abständen entlang einer Leitlinie verschoben. Z.B. kann das Schrammbord eine derartige Leitlinie bilden, entlang der mit einem Abstand e Laststellungen generiert werden. Regelfahrzeuglastbilder Im Programm stehen die nachfolgend zusammengestellten Regelfahrzeuglastbilder zur Verfügung. Ermüdungsnachweis Speziell zur Beschreibung der Lasten für den Ermüdungsnachweis wird eine Faktorisierung angeboten. Für den Fall, dass ein Ermüdungsnachweis mit schadensäquivalenten Schwingbreiten geführt wird, sind bei Straßenbrücken die Achslasten des Lastmodells 3 mit Faktoren entspr. DIN Fachbericht 102, II-A.106.2 (101)P, zu erhöhen. Zusätzlich sind die Achslasten, sofern Übergangskonstruktionen vorhanden sind, gemäß DIN Fachbericht 101, IV-4.6.12 (7), zu erhöhen. Diese aufwendige Faktorisierung kann automatisch vom Programm übernommen werden. Hierzu sind lediglich die erforderlichen Angaben, wie Anzahl der Felder, Feldlängen und Anfangs- und Endpunkte für die Fahrbahnübergänge einzutragen. Die faktorisierten Lastordinaten können im Eingabemodul angezeigt werden. zur Hauptseite 4H-ALFA, Platte ... 4H-ALFA3D, Faltwerke
