Das Programm führt den Tragsicherheitsnachweis
für den Stoß einer aus IPE-Profilen bestehenden Pfette. |
|
|
die Vorgehensweise bei der Ausbildung und
Berechnung des Stoßes entspricht den Vorgaben des
DAST-Ringbuches (Typisierte Verbindungen im Stahlhochbau,
Deutscher Stahlbau-Verband (DSTV),
2. Auflage, Stahlbau-Verlags-GmbH, 1979/1984). |
|
|
gemäß den dortigen Angaben kann der Stoß
in den Ausführungsformen biegesteif und querkraftbeansprucht
erstellt werden. |
In beiden Fällen wird der Stoß mit beidseitig
am Steg angeschraubten Laschen ausgeführt. |
|
|
für die Laschen können Flacheisen oder U-Profile
verwendet werden. |

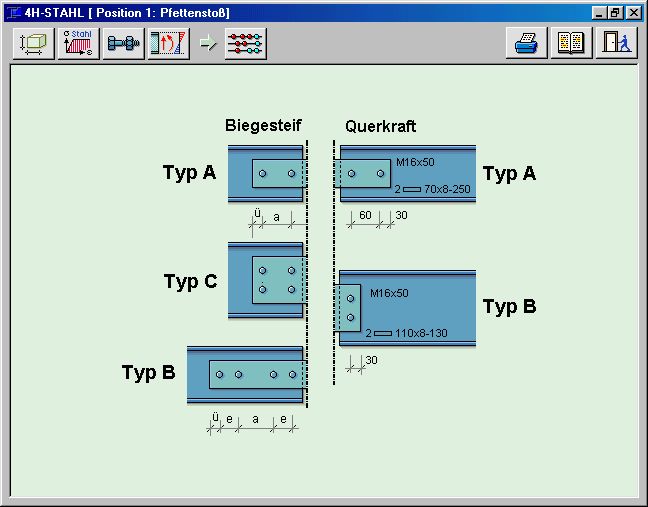

Bei der Anordnung der Schrauben kann zwischen den Ausführungstypen
A (2 Schrauben) sowie B und C (4 Schrauben) gewählt
werden. |
|
|
|
|
|
|
Verbindungen mit symmetrischen Laschen und zweischnittig
wirkenden Schrauben entsprechend Darstellung
im Eingabefenster
werden häufig für Pfettenstöße bei Dachkonstruktionen
verwendet, wenn die Pfetten über
ihre gesamte Länge
biegesteif durchgeführt werden sollen. |
|
|
|
|
|

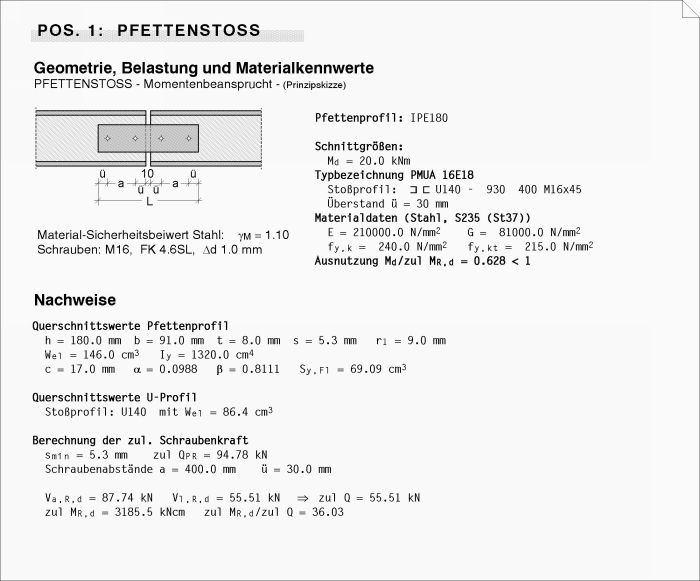

... als pdf ... |
|
|
|
|
|
