Das Programm führt die Tragsicherheitnachweise
und den Gebrauchstauglichkeitsnachweis für Stirnplattenstöße
und Stirnplattenanschlüsse. |
|
|
die Vorgehensweise bei der Bemessung von
Stirnplatte und Schrauben entspricht weitestgehend den
Vorgaben
und Rechenverfahren des DAST-Ringbuchs (Typisierte
Verbindungen im Stahlhochbau, Deutscher Stahlbau-
Verband
(DSTV), 2. Auflage, Stahlbau-Verlags-GmbH, 1979/1984)
bzw. dessen Nachfolgewerk (Oberegge / Hockelmann / Dorsch,
Bemessungshilfen für profilorientiertes Konstruieren,
3. Auflage, Stahlbau-
Verlagsgesellschaft, 1997) |
|
|
es können Stirnplatten und Schraubenbilder gemäß
den dort vorgegebenen Anschlusstypen IH1, IH2, IH3
und
IH4 bearbeitet werden |
|
|
als Trägerprofile können HEA, HEAA, HEB, HEM,
IPE, IPEa, IPEo und IPEv-Profile genutzt werden |
|
|
neben der Berechnung von Stößen kann das
Programm auch die Berechnung von Anschlüssen vornehmen. |
Dabei führt das Programm die Tragfähigkeitsnachweise
und den Gebrauchstauglichkeitsnachweis für den
Anschluss
eines Riegels an eine durchgehende Stütze durch. |
Parallel wird auch untersucht, ob die Anordnung von
Aussteifungsrippen für das Stützenprofil erforderlich
ist. |
|
|
für Trägerprofil und Stirnplatte können
unterschiedliche Stahlgüten eingesetzt werden. |
Damit kann für die Stirnplatten ein höherwertiger
Stahl als für die Trägerprofile verwendet werden. |
|
|
|
|
|
|
|
|
|
... als pdf ... |
|
|
|
|
|
4H-STAHL, Typisierte
Verbindungen, beinhaltet sechs Nachweistypen |
|
|
Pfettenstoß ........................... |
|
|
|
rippenlose Lasteinleitungen |
|
|
|
|
|
gelenkiger Trägeranschluss |
|
|
|

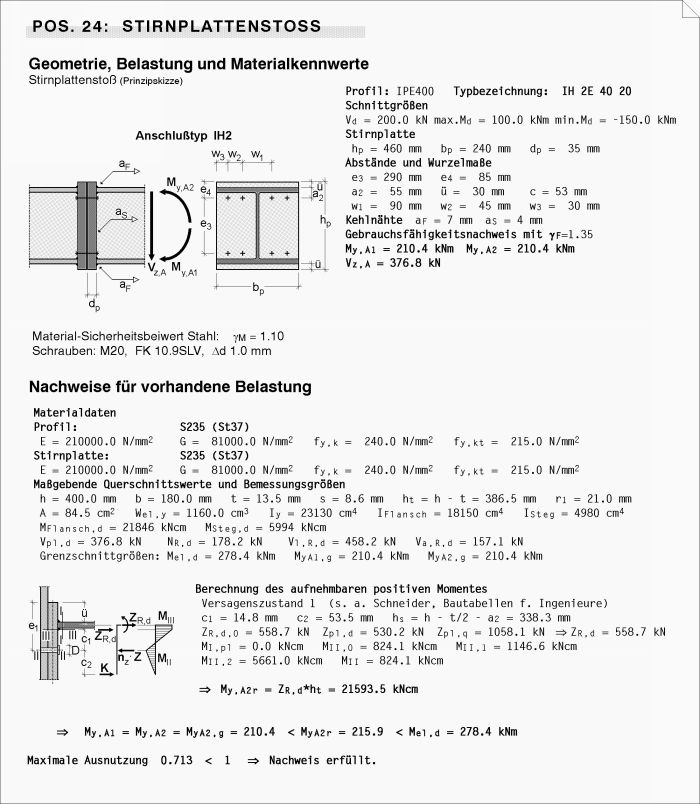

Stirnplattenstoß |
|
|
|
|
gelenkiger Fußpunkt ............ |
|
|
|
Köcherfundament ................. |
|
|
|
|
|
|
