Sind Imperfektionen definiert, kann aus der
Systemfolie in eine Imperfektionsfolie gewechselt werden. |
Hierzu werden die nachstehend dargestellten
Schalttafeln genutzt. |
Zur Einrichtung von Imperfektionen s. Verwaltung
der Einwirkungen. |
|
|
|
Imperfektionslastbilder sind der Imperfektion,
in deren Folie sie erzeugt wurden, und dem belasteten Stab
zugeordnet. |
Nur die Imperfektionslastbilder der aktiven
Imperfektionsfolie werden dargestellt. Sie sind dort - wie
Stäbe und Knoten - auswählbare Objekte. |
Zur Aus- und Abwahl von Objekten s. Objekte
aus- und abwählen. |
|
Wird aus der Systemfolie in eine Lastfallfolie
gewechselt, werden die Schaltflächen zur Festlegung der
Systemeigenschaften gegen die Schaltfläche zur Festlegung
der Imperfektionseigenschaften ausgetauscht. |
|
|
|

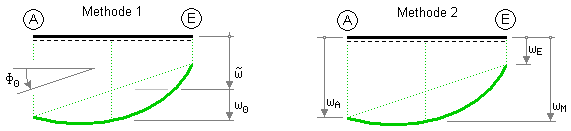

Eine Imperfektion wird als parabelförmige
Vorverformung senkrecht zur Stabachse beschrieben. |
Hierzu bietet das Programm zwei Methoden an. |
|
|
bei der ersten Methode wird die Parabel
durch eine Festkörperverschiebung ,
einer Stabachsenverdrehung (Schiefstellung) sowie des Parabelstiches (Verkrümmung) beschrieben. |
|
bei der zweiten Methode wird die Parabel durch die
Vorverformungs- ordinaten am Stabanfang, in Stabmitte
und am Stabende beschrieben. |
|
|
Man beachte die im Eigenschaftsblatt angebotenen
Skizzen! |
|
|
|
|
|
|
|
Imperfektionslastbilder erzeugen |
|
|
|
Befindet sich die Interaktion in einer Imperfektionsfolie
vom Typ manuell, sind
Stäbe ausgewählt und wird die oben dargestellte
Schaltfläche angeklickt, erscheint das Eigenschaftsblatt
zur Festlegung des Imperfektionslastbildes auf dem Sichtgerät. |
Nach Bestätigen dieses Eigenschaftsblatts
werden alle ausgewählten Stäbe mit dem Imperfektionslastbild
belastet. |
Die Imperfektionslastbilder erscheinen als auswählbare
Objekte im Darstellungsfenster. |
|
|
|

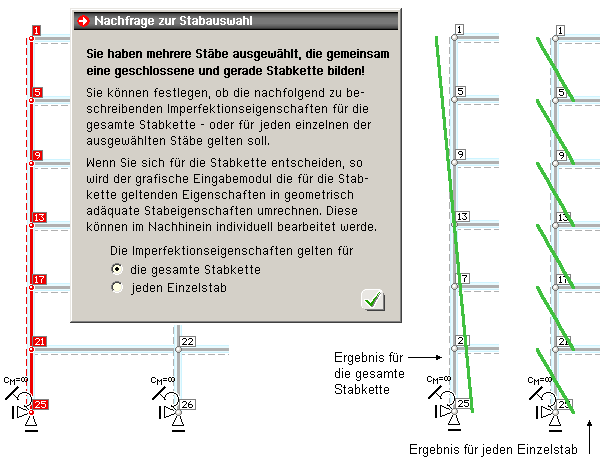

Sind insbesondere Stäbe ausgewählt,
die gemeinsam eine geschlossene und gerade Stabkette bilden,
erfolgt
zunächst eine Abfrage, ob die Angaben im nachfolgenden
Eigenschaftsblatt für die gesamte Stabkette oder für
jeden Einzelstab gelten sollen. |
Gelten die Angaben für die gesamte Stabkette,
werden die Werte für den Einzelstab nach Bestätigen
des Eigenschaftsblattes automatisch umgerechnet. |
In der o.a. Grafik sind die Ergebnisse für
die gesamte Stabkette (links) und für den Einzelstab
(rechts) nach Vorgabe einer reinen Schiefstellung dargestellt. |
Wird eine reine Vorverkrümmung (Parabelstich)
auf eine horizontal liegende Stabgruppe aufgebracht, werden
sich folgende Ergebnisse einstellen. |
|
|
|
|
|
|
|
Imperfektionslastbilder bearbeiten, vereinheitlichen |
|
|
|
Befindet sich die Interaktion in einer Imperfektionsfolie
vom Typ manuell und sind Lastbilder ausgewählt, können diese durch
Anklicken der oben beschriebenen Schaltfläche bearbeitet
werden. |
Es erscheint das Eigenschaftsblatt des Referenzimperfektionslastbildes
auf dem Sichtgerät. |
Die Referenzimperfektion besitzt die Eigenschaften
des zuerst ausgewählten Lastbildes. |
Bei Bestätigen des Eigenschaftsblattes
erhalten alle Imperfektionlastbilder die Eigenschaften des
Referenzlastbildes. |
Diesen Mechanismus kann man nutzen, um Lastbildeigenschaften
zu vereinheitlichen. |
|
|
|
|
|
|
|
|
Einmal definierte Lastbilder können von
einer Imperfektionsfolie in eine andere Imperfektionsfolie
kopiert bzw. verschoben werden. |
Nutzen Sie hierzu die Menüfunktion ausgewählte
Objekte → Lastbilder kopieren. |

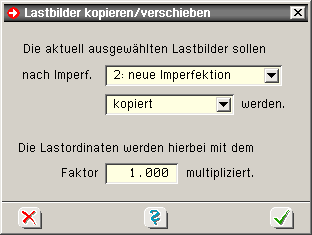

Das nachfolgend dargestellte Eigenschaftsblatt
erscheint. |
|
|
|
Die Lastordinaten können hierin noch durch
Vorgabe eines Faktors ≠ 1 (für den Ziellastfall) skaliert
werden. |
Man beachte, dass es sich bei der Zielimperfektion
ebenfalls um eine Imperfektion vom Typ manuell handeln muss! |
|
|
|
|
|
Imperfektionslastbilder tabellarisch bearbeiten |
|
|
|
|

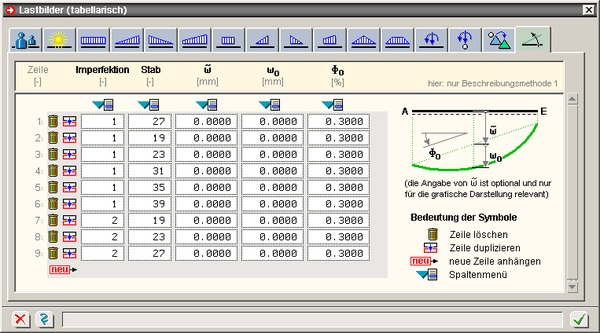

Wird der nebenstehend dargestellte
Button angeklickt, erscheint das Eigenschaftsblatt
zur tabellarischen Bearbeitung der Lastbilder
auf dem Sichtgerät. |
Hierin können - unabhängig
von der aktuellen Imperfektionsfolie - alle definierten
Imperfektionslastbilder eingesehen und tabellarisch
bearbeitet werden. |
Aktivieren Sie hierzu das letzte
Register! |
|
|
|
|
|
Durch Anfügen neuer Tabellenzeilen können
neue Imperfektionslastbilder erzeugt werden. |
Da in den Tabellen Stäbe und Imperfektionen
über deren Nummern referenziert werden, ist darauf zu achten,
dass die den Nummern zugeordneten Objekte auch tatsächlich
existieren. |
|
|
|
|
|
Imperfektionen vom Typ Eigenwert |
|
|
|

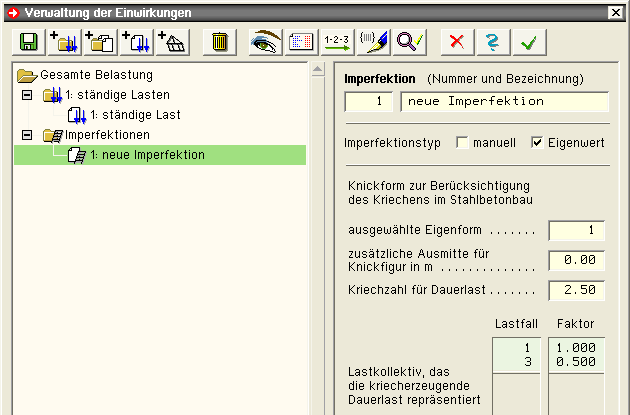

Bei der Definition eines Imperfektionsfalles
innerhalb der Verwaltung
der Einwirkungen kann eine Imperfektion vom Typ Eigenwert festgelegt werden. |
Dies bewirkt, dass die zu einem bestimmten vorzugebenden
Lastkollektiv gehörende Knickfigur als Vorverformung
gewählt wird. |
Mit diesem Imperfektionsansatz können Kriechverformungen
bei Knickuntersuchungen von Stahlbetonrahmen berücksichtigt
werden. |
|
|
|
Dazu ist wie folgt vorzugehen |
In der unteren Tabelle ist ein Lastkollektiv
für die kriecherzeugende Dauerlast aus den ständigen
bzw. quasi-ständigen Lasten zusammenzustellen. |
Für diese Last wird dann die gewünschte
Eigenform (i.d.R die erste) ermittelt, aus der der qualitative
Verlauf der Verformung übernommen wird. |
Die absolute Größe ergibt sich, indem
an der Stelle der größten Verschiebung die Kriechausmitte
ek
angenommen wird. |

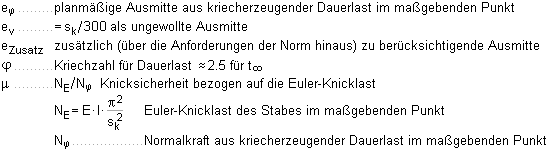

Die Kriechausmitte ermittelt sich zu |
|
|
|
|
|
|
Die so ermittelte Kriechausmitte
ek enthält nicht die ungewollte bzw. die zusätzliche
Ausmitte. |
Die Kriechausmitte ist aber
abhängig von der Größe dieser
Ausmitten. |
|
|
|
|
Im Standardfall ist keine zus. Ausmitte zu berücksichtigen,
und die Betrachtung erfolgt i.d.R. für den Zeitpunkt
t=∞. |
Für diesen Fall können die Voreinstellungen
für Eigenform, zusätzliche Ausmitte und Kriechzahl
beibehalten werden (erste Eigenform, keine zus. Ausmitte und
Kriechzahl = 2.5). |
Es muss lediglich das Lastkollektiv für
die kriecherzeugende Dauerlast zusammengestellt werden. |
|
Diese Vorgehensweise entspricht der Übertragung
des im Heft 220 des DAfStb, Abschn. 4.2.2, beschriebenen Ansatzes
für Einzeldruckglieder auf eine Rahmenkonstruktion. |
|
Bei Imperfektionen vom Typ Eigenwert werden alle Angaben zur Beschreibung der Imperfektion im Eigenschaftsblatt
der Verwaltung der Einwirkungen festgelegt. |

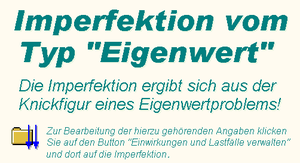

Bei Anwahl der entsprechenden Imperfektionsfolie
erscheint die nachfolgend dargestellte Meldung mit dem Hinweis,
dass keine weiteren Interaktionen an dieser Stelle erforderlich
sind. |
|
|
|
|
|
|
|
|
