4H-BETON, Spannbetonnachweise, führt Nachweise typisierter Spannbetonquerschnitte n. EC 2 (DIN EN 1992),
DIN-Fachbericht 101/102 und DIN 4227.
Hierdurch können einerseits die Nachweisverfahren einander gegenübergestellt und andererseits bestehende
Bauteile gemäß den alten Vorschriften nachgerechnet werden.
Eurocodes und Nationale Anhänge
Die EC-Standardparameter (Empfehlungen ohne nationalen Bezug) wie auch die Parameter der zugehörigen
deutschen Nationalen Anhänge (NA-DE) gehören grundsätzlich zum Lieferumfang der pcae-Software.
Zum Lieferumfang gehört zudem ein Werkzeug, mit dem sogenannte nationale Anwendungsdokumente (NADs)
erstellt und verwaltet werden. Hiermit können benutzerseits weitere Nationale Anhänge anderer Nationen erstellt werden.
Weiterführende Informationen zum Werkzeug
Bild vergrößern
durch die Unterstützung der alten und neuen Vorschriften können die Nachweisverfahren einander
gegenübergestellt und bestehende Bauwerke gemäß den alten Vorschriften nachgerechnet werden

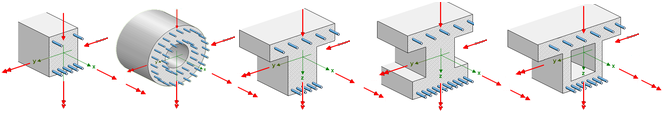

zur Berechnung müssen Querschnittsgeometrie und äußere Schnittgrößen (mit Importmöglichkeit)
vorgegeben werden. Zur Auswahl stehen
Rechteck-
Doppel-T-
Kreis-
Kreisring-
Hohlkasten- und
Plattenbalkenquerschnitte
Bei letzterem kann durch Weglassen von Teilabschnitten eine Vielzahl neuer Querschnittsformen mutiert werden.

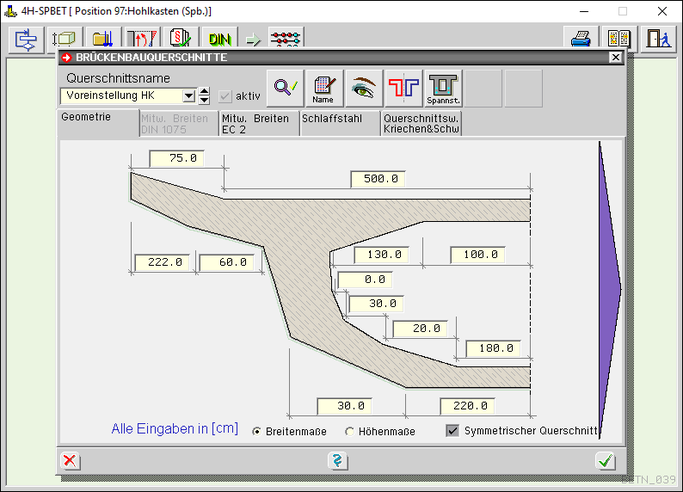

die Geometrieeingabe erfolgt in den Maßketten des gewählten Querschnitts.
Maximal 50 Spannstahllagen und die Betonstahlgeometrie mit Zulagemöglichkeiten werden in ihrer geometrischen Anordnung exakt in den Nachweisen erfasst.
Die mitgelieferte Spannstahlbibliothek kann individuell erweitert werden.
die Berechnungsnormen EC 2, DIN Fachbericht 101/102 oder DIN 1072/DIN 4227 können mit ihren
zugeordneten Einwirkungs- und Nachweisstrukturen in einem Datensatz verwaltet werden.
Durch Umschalten der gewählten Norm sind alle eingegebenen Daten zur Berechnung vollständig parat
und es kann jederzeit zwischen den Normen umgeschaltet werden, ohne dass zuvor eingegebene Werte
verloren gehen.
als Bauteilarten kommen Straßenbrücke/Geh- und Radwegbrücke/Eisenbahnbrücke zur Anwendung.
Sämtliche aus dieser Vorgabe resultierende Teilsicherheits- und Kombinationsbeiwerte werden vom Programm automatisch gesetzt.
die Parameter zur Berechnung der Spannstahlrelaxation sind in den Zulassungen angegeben.
Im Programm werden bzgl. der Sp. vier Alternativen zur Auswahl angeboten
keine Berücksichtigung der Relaxation
Berechnung n. DIN Fachbericht 102, 4.2.3.4.1, 1. Aufl. (entspricht dem Verfahren des EC 2)
mit normaler und
mit sehr niedriger Relaxation
nach Vorgabe der erforderlichen querschnittsabhängigen Parameter berechnet das Programm die
Schnittgrößen aus Schwind- und Kriecheinflüssen automatisch.
Dabei werden standardmäßig zwei relevante Zeitpunkte berücksichtigt.
Der Eingabeassistent für die Belastungsstruktur baut ein komplettes Schnittgrößenüberlagerungsschema zur korrekten automatischen Zuweisung der Sicherheits-/Kombinationsbeiwerte auf.
Alle erforderlichen Lastarten des EC 2 / DIN Fb werden hierbei unterstützt.
Eigengewicht G1-G3
horizontaler Erddruck aus Bodeneigengewicht
Vorspannung mit sofortigem / nachträglichem / ohne Verbund
externe Vorspannung
wahrscheinliche/mögliche Stützensenkungen
Lagerwechsel
Temperatur
Windlasten
Gehweglasten
Erdbebenlasten
Sonderlasten
Tandem- und LM3-Stellungen in beliebiger Anzahl Fahrspuren
Analog werden alle erforderlichen Lastarten der DIN 1072/4227 unterstützt.
für alle definierten Lastfälle können in einer Tabelle zugehörige Schnittgrößen bei minimaler Tipparbeit aus
ASCII-Dateien importiert oder direkt eingegeben werden.
Hieraus erzeugt das Programm automatisch die Überlagerungen der Schnittgrößen zur Durchführung der
einzelnen Nachweise.
Alle erforderlichen Nachweise DIN Fachbericht können geführt werden.
Tragfähigkeit Biegung/Schub S/V, A, E
Gebrauchsfähigkeitsnachweise der Kategorien A-E
Ermüdungsnachweise
Betonrandspannungen seltene Einwirkungskombination
Rissnachweis
Betondruckspannungen im Bauzustand und für K+S wesentlich
Betondruck- und Betonstahlspannungen
Spannstahlspannungen
Robustheitsbewehrung
Analog werden alle erforderlichen Nachweise n. DIN 4227 geführt.
in einem detaillierten Protokoll aller Nachweise werden alle Nachweislastkombinationen mit ihren
Bildungslastfällen und den zugehörigen Teilsicherheits- und Kombinationsbeiwerten ausgewiesen
