auf dem Tragwerk können an beliebiger Stelle Detailnachweispunkte gesetzt werden
für diese Orte wird ein ausführliches Druckprotokoll erstellt, in dem Eingabewerte, Überlagerungs- und Nachweisergebnisse detailliert zusammengestellt sind

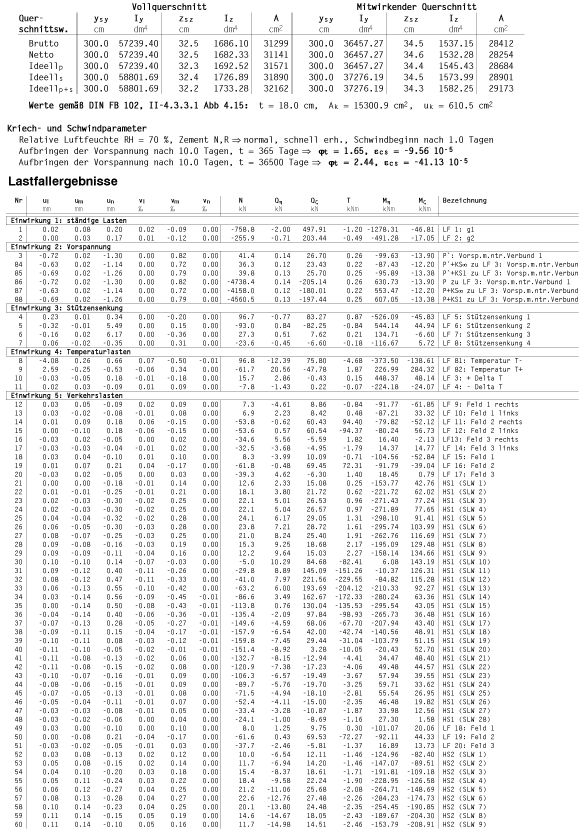

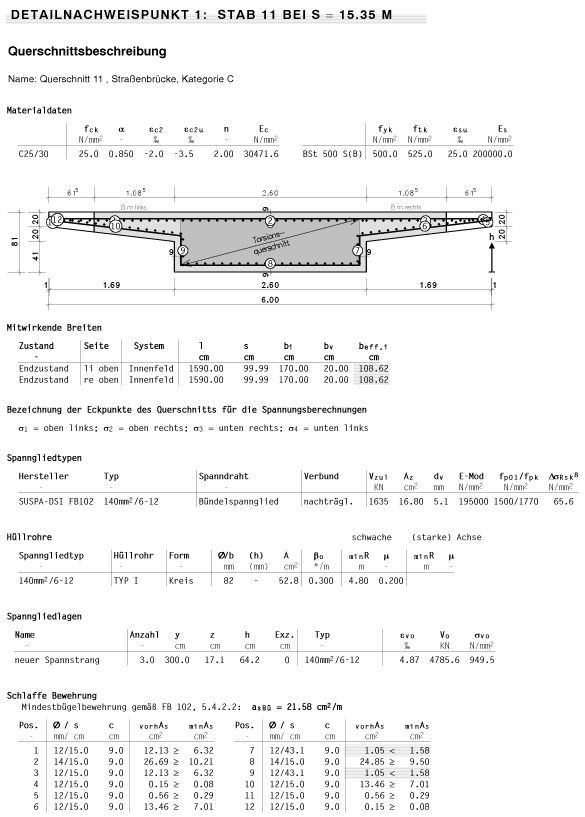

der Querschnittsbeschreibung mit dem maßstäblich dargestellten Querschnitt folgt die Zusammenstellung der Zustandsgrößen der einzelnen Lastfälle
anschließend werden die einzelnen Überlagerungs- und Nachweisergebnisse zusammengestellt.

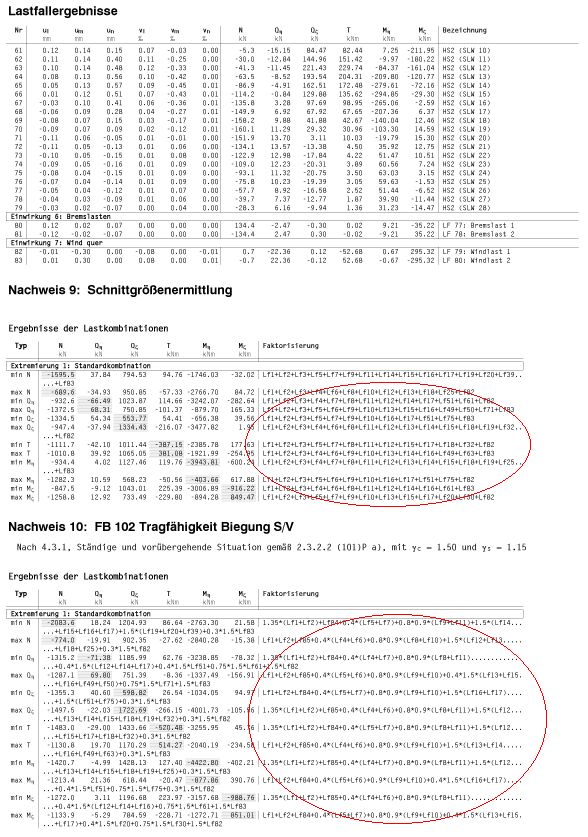

Die unten rot markierte Spalte Faktorisierung gibt an, welche Lastfälle und Faktoren in die Bildung der
Extremwerte eingegangen sind.

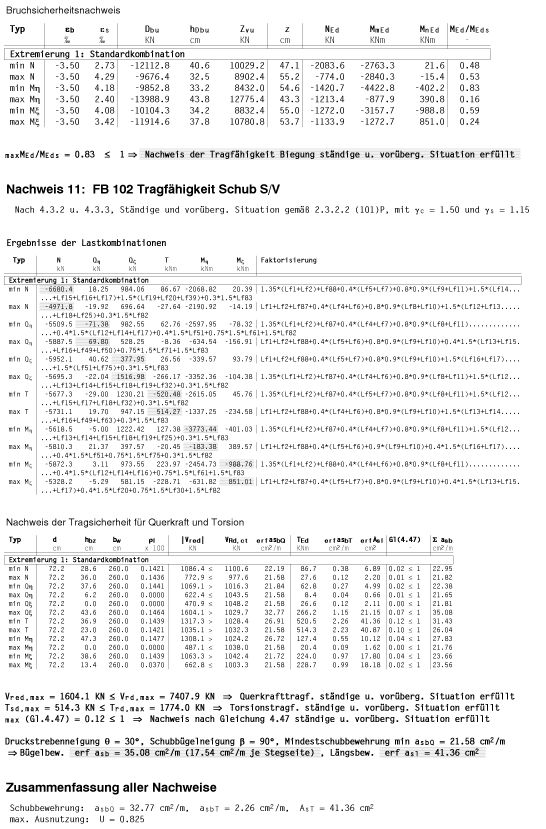

am Ende steht die Zusammenfassung mit den Maximalergebnissen aus allen geführten Nachweisen
zusammen mit den grafischen Darstellungen der Visualisierung, in denen die Ergebnisse über die Gesamtstruktur grafisch aufgetragen sind, bilden derartige Detailprotokolle einiger weniger signifikanter Nachweispunkte eine umfassende Gesamtdarstellung der Berechnung eines Brückenüberbaus
