die Ergebnisvisualisierung dient als visuelles
Protokoll und zur Überprüfung der Berechnung mittels
grafischer
Darstellung der berechneten Zustandsgrößen und abschließend
der Ergebniswerte in Form von Extremalwerten
und Ausnutzungsgraden |
|
|

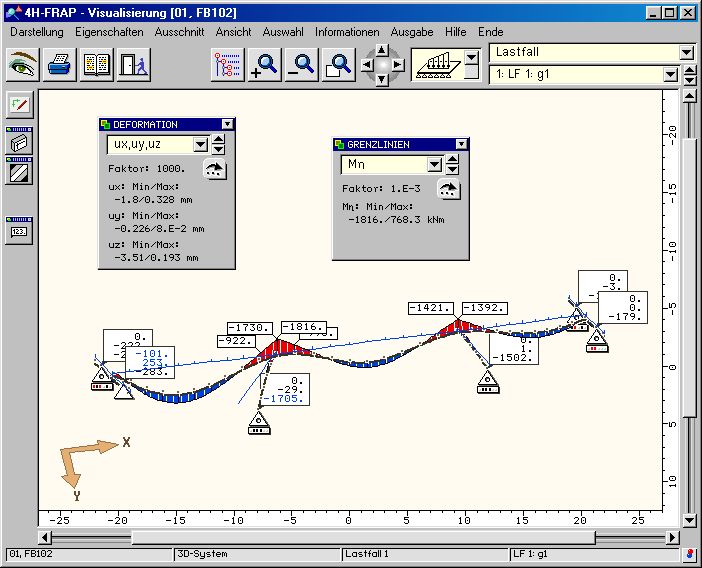

die Ausgabemöglichkeiten umfassen Darstellungen am Gesamtsystem
und in Ebenen sowie linienförmige
Grafiken von Einzelobjekten |
|
|
Tabellen runden die Ausgabe
ab |
|
|
|
|
|
|
|
|
Deformationsbilder ................. |
|
|
Konturflächendarstellungen .... |
|
|
Zahlengrafiken ....................... |
|
|
Grenzlinien ........................... |
|
|
|
|
|
am Gesamtsystem oder in Ebenen erstellt werden. |
|
die Ausgabeformen können gemischt werden, so dass z.
B. Liniengrafiken in Deformationsdarstellungen
eingeblendet werden können |
|
|
alle dergestalt individuell erzeugten Darstellungen können
für das Statikdokument gesichert und
ausgedruckt werden |
|
|
|
|
|
|
|
|

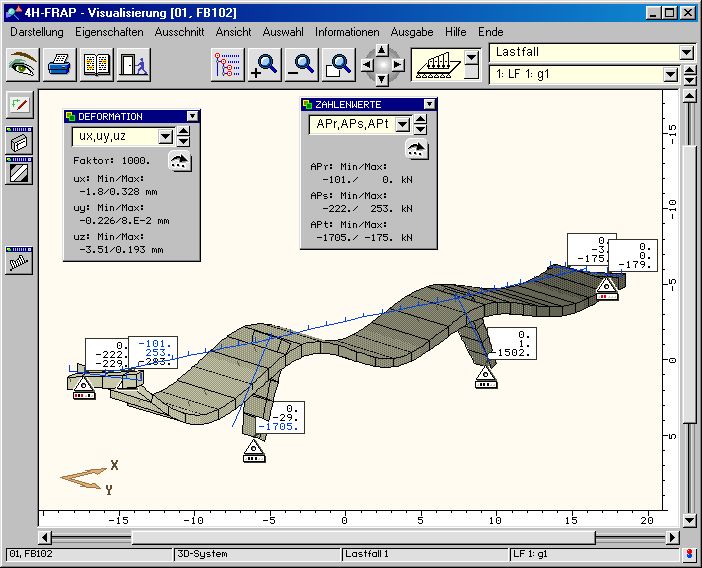

Darstellungen der Deformationen liefern ein umfassendes
Bild über das Verformungsverhaltens eines Systems in
einem Lastfall oder einer Lastkombination |
|
|
die überhöhten Deformationsgrafiken
können mit weiteren Informationen wie das hineingeblendete
unverformte
System vervollständigt werden |
|
|
wenn die Grafiken des Gesamtsystems zu unübersichtlich
werden sollten, kann auf die in der grafischen Eingabe festgelegten
Ebenen und Gruppen zurückgegriffen werden und die Darstellung
auf Teilsysteme reduziert werden |
|
|
|
|
die Deformationsfigur ist mit einem Überhöhungsfaktor
behaftet, der in der dynamischen Schalttafel neben den auftretenden
Höchstwerten der dargestellten Werte protokolliert wird |
|
|
|
|
|
|
|
|
in den Konturflächengrafiken wird von der
linienförmigen Darstellung der Stabachsen auf eine flächige
Wiedergabe der realen Stabkontur übergewechselt |
|
|
hierdurch werden einerseits die Querschnittsrelationen
sichtbar und durch Einfärbung der Konturen mit den Größenabstufungen
der dargestellten Zustandsgröße lassen sich deren
Intensitäten hervorragend aufzeigen |
|
|

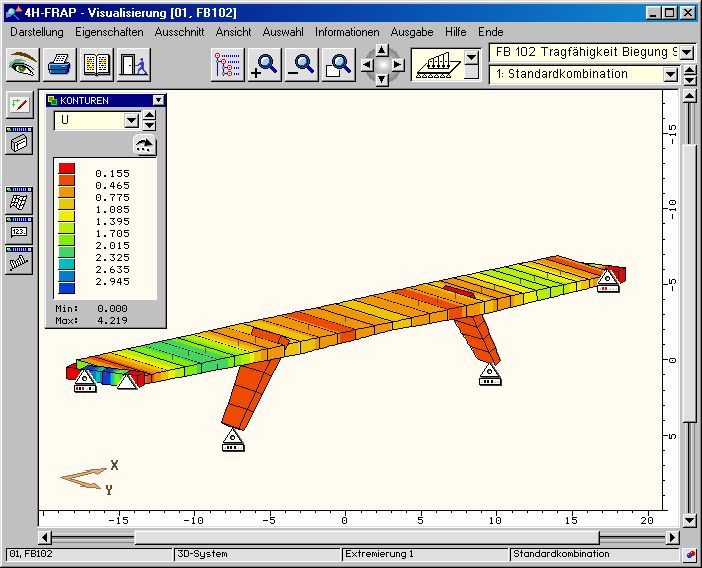

im folgenden Bild sind die Ausnutzungsgrade für
den Tragfähigkeitsnachweis Biegung S/V aufgetragen |
|
|
durch Doppelklicken der Stäbe mit der Maus
wird auf die Liniengrafiken der Einzelstäbe oder der zu Gruppen zusammengefassten Stabzüge
umgeschaltet |
|
|
|
|
|
|
|
|
Zahlenwertegrafiken geben numerische
Informationen zu den auftretenden Lagerreaktionen |
|
|
die Reaktionsgrößen der gefesselten Freiheitsgrade
werden in kleinen, an die Lagersymbole geheftete
Fahnen eingetragen |
|
|

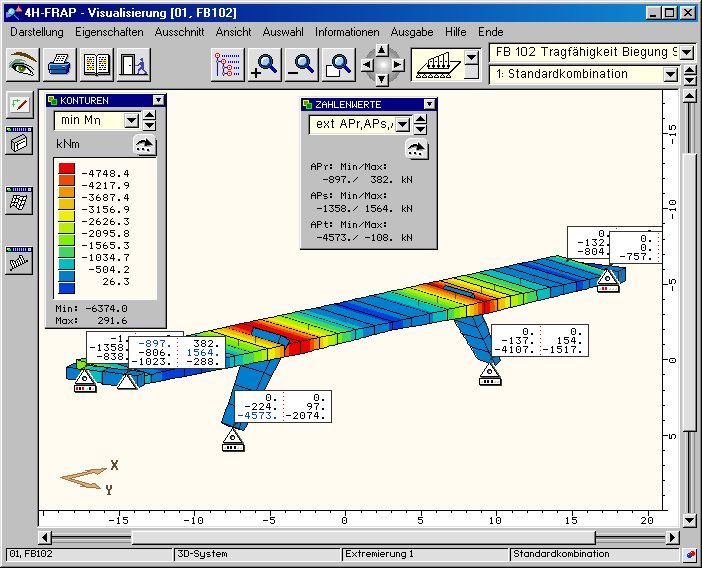

das Bild zeigt die Lagerkräfte für die
Standardtkombination des Tragfähigkeitsnachweises Biegung
S/V |
|
|
die Zahlengrafik ist mit der Konturdarstellung
der minimalen Biegemomente um die starke Achse kombiniert |
|
|
|
|
|
|
|
|
Grenzlinien bilden die im Bauwesen übliche
Darstellung skalerer Größen |
|
|
rote Färbung repräsentiert negative
und blaue positive Werte |
|
|
die Grenzliniendarstellungen geben einen guten
Überblick über den Verlauf der Beanspruchungen |
|
|

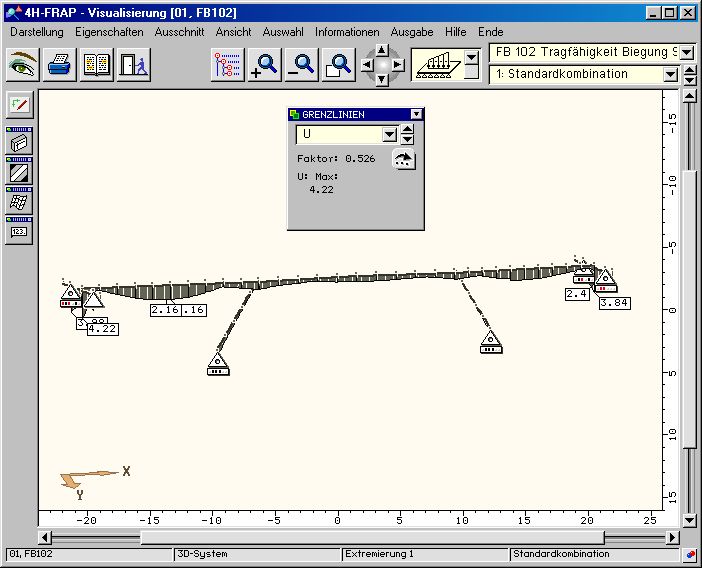

die Darstellung zeigt den Verlauf des Ausnutzungsgrades
des Tragfähigkeitsnachweises Biegung S/V |
|
|
|
|
|
|
|
|
Liniengrafiken ergänzen die Gesamtsystemdarstellungen
und geben einen Überblick über alle Zustandsgrößen
und Nachweisergebnisse eines Einzelstabes oder einer Stabgruppe |
|
|
hierfür stehen auch wieder die in der grafischen
Eingabe erstellten Gruppenbildungen zur Verfügung |
|
|

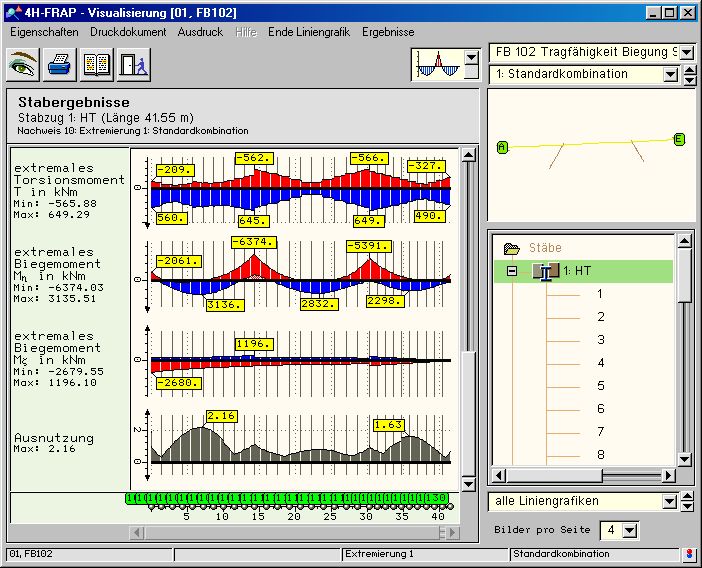

im Darstellungsfenster der folgenden Abbildung
werden Schnittgrößen und Ausnutzungsgrad für
den
Hauptträger gezeigt |
|
|
im rechten Bereich werden die Lokalisation und
der Richtungssinn der Gruppe im Gesamtsystem protokolliert |
|
|
|
|
|
|
|
|

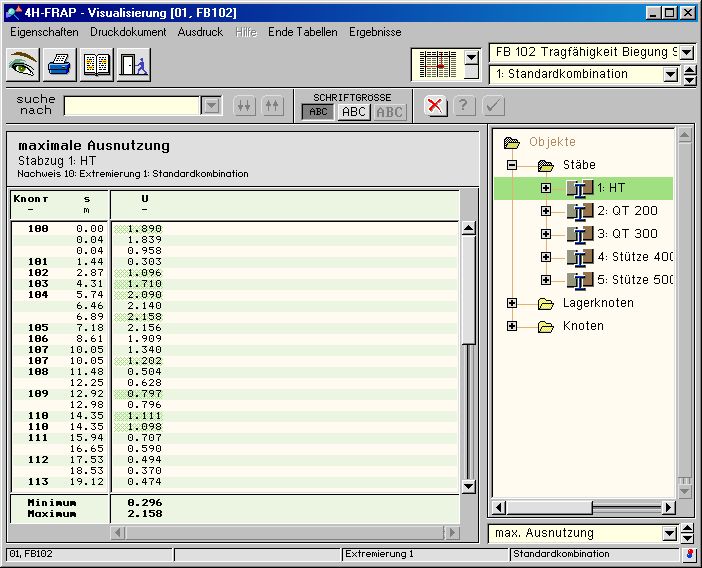

in Tabellen zusammengestellte Zahlenwerte sind
eine hervorragende Ergänzung der grafischen Darstellungen |
|
|
hier können führende Zahlenwerte mit
ihren zugehörigen Werten übersichtlich abgelesen werden |
|
|
die Objektauswahl erfolgt ananlog zu den Liniengrafiken über den Baum im rechten Bereich des Fensters |
|
|
| |
|
|
