Nach Doppelklicken des Bauteilicons erscheint die 4H-DLHWD-Eingabeoberfläche. Bild vergrößern Das Haupteingabefenster ist in drei Bereiche gegliedert. Zwischen den Teilfenstern befinden sich "Greifer" durch die mit Hilfe der Maus die Fenstergrenzen verschoben werden können. Objektbaum Im linken Teilfenster befindet sich der Objektbaum mit den Stababschnitten, den Stabknoten/Auflagern und den Einwirkungen mit den zugehörigen Lastfällen. Ein einzelner Klick markiert einen Zweig oder einen Knoten im Objektbaum. Ein Doppelklick öffnet das entsprechende Bearbeitungsfenster. Konstruktionsfenster Im Teilfenster oben rechts befinden sich das System und die Lasten. Ein Doppelklick auf ein Objekt öffnet auch hier das passende Eingabefenster. Ergebnisfenster Im Teilfenster unten rechts werden die Ergebnisse dargestellt. über die Listbox in der oberen Buttonleiste kann gewählt werden, welche Zwischen- oder Endergebnisse im Ergebnisbereich dargestellt werden sollen Zwischen den Teilfenstern befinden sich "Greifer" durch die mit Hilfe der Maus die Fenstergrenzen verschoben werden können.

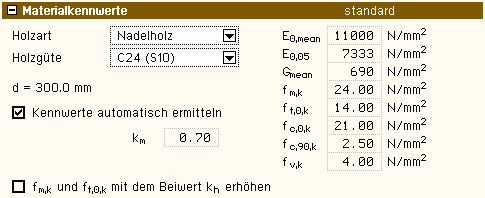

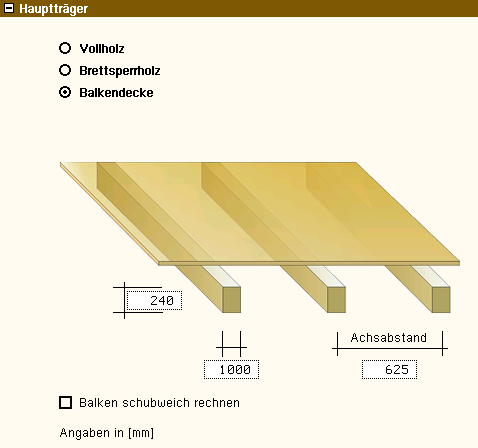

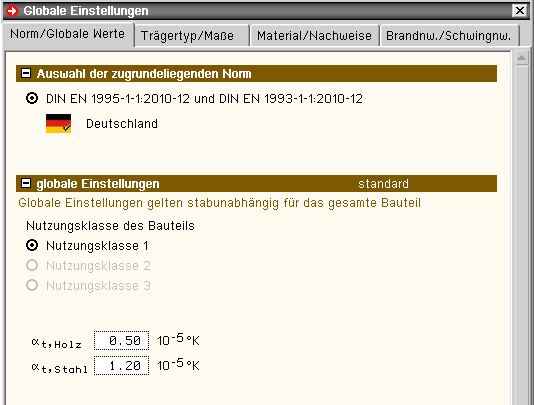

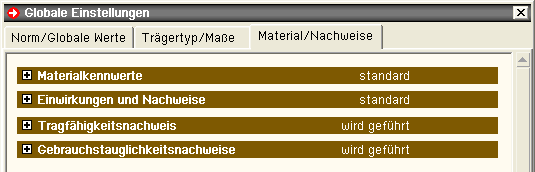

Für den Träger müssen die Berechnungsnorm, der Querschnittstyp sowie die Geometrie- und Materialdaten eingegeben werden. Diese Daten gelten global für den gesamten Träger. Neben der Vorgabe der Norm und der Trägerparameter werden in diesem Fenster die Einstellungen für die zu führenden Nachweise vorgenommen. Das Fenster enthält vier Register, in denen die entsprechenden Parameter gesetzt werden. Register 1: Norm / Globale Werte Das Modul Wohnraumdecken bietet ausschließlich Berechnungen nach DIN EN 1995 an. Über das Flaggensymbol wird zusätzlich das nationale Anwendungsdokument bestimmt. Zum Lieferumfang gehört das deutsche NAD; weitere Anwendungsdokumente können benutzerseits eingerichtet werden. Gemäß /16/, 2.3.1.3, müssen Holzbauwerke wegen der physikalischen Eigenschaften der Holzbaustoffe bestimmten Nutzungsklassen, die die klimatischen Verhältnisse der Umgebung des Bauwerks während der Nutzungsdauer wiedergeben, zugewiesen werden. Die Definition der Nutzungsklassen findet sich in /16/, 2.4.1(1). Im Programm gelten die Materialsicherheitsbeiwerte gemäß /16/, 2.4.1(1) kmod-Werte gemäß /16/, 3.1.3, und Verformungsbeiwert kdef gemäß /16/, 3.1.4 empfohlenen Grenzwerte für Verformungen gemäß /16/, 7.2 Die Temperaturausdehnungskoeffizienten für Holz und Stahl sind mit sinnvollen Werten vorbelegt, können aber bei Bedarf vom Nutzer verändert werden. Register 2: Trägertyp / Maße In der Auswahlleiste in der oberen Fensterhälfte wird der Querschnittstyp gewählt. Folgende Typen stehen zur Auswahl Vollholz Brettsperrholz Balkendecke Entsprechend dem gewählten Querschnittstyp werden in der darunter abgebildeten Querschnittsskizze die Maße der Teilquerschnitte und ggf. die Achsabstände der Träger in mm eingegeben. Brettsperrholzdecken werden grundsätzlich entsprechend /16/ und /41/ schubweich gerechnet. Bei Vollholz oder Balkendecken kann gewählt werden, ob Schubverformungen Berücksichtigung finden sollen. Diese Option sollte bei schubweichen Materialien, wie z.B. Steicoträgern, auf jeden Fall gewählt werden. Register 3: Material / Nachweise Im dritten Register werden das Material gewählt und die Einstellungen für Gebrauchs- und Tragfähigkeitsnachweise vorgenommen. Materialkennwerte Vollholz Wird im zweiten Registerblatt Vollholz gewählt, erscheinen hier die Auswahlmöglichkeiten für Holzart und -güte. Folgende Holzarten werden angeboten Nadelholz Laubholz Brettschichtholz EC Brettschichtholz DIN Kerto-S Kerto-Q Baubuche GL75 Baubuche Platte Steico LVL Steico Wall Steico Joist Die Materialkennwerte werden automatisch gesetzt. Durch Deaktivieren des Optionsschalters können die Werte verändert werden. Bei Schichthölzern muss i.d.R. zusätzlich gewählt werden, ob die Lamellen flachkant oder hochkant liegen. Materialkennwerte Brettsperrholz Wird im zweiten Registerblatt Brettsperrholz gewählt, erscheinen hier die Auswahlmöglichkeiten für Hersteller und -typ des Brettsperrholzes. Folgende Hersteller werden angeboten Leno Derix Merkle Decker Binderholz KLH Schneider best wood Leno 2 (neue Querschnittsaufbauten) Stora Enso Mayr Hasslacher Pfeifer CLT Ziegler CLT Theurl CLT Per Option wird die Faserrichtung der Decklage angegeben. Im Regelfall sollten die Decklagen in Längsrichtung verlaufen, da in dieser Richtung eine höhere Stefigkeit und Festigkeit gegeben ist. freies Material Nach Anklicken des Optionsknopfs Freies Material wird über den Button Parameter ein Eigenschaftsblatt zur freien Definition des Deckenaufbaus geöffnet. Folgende Einstellungen sind zur Definition eines freien Materials vorzunehmen Für jedes Material muss ein beliebiger Name festgelegt werden. Die charakteristische Schubfestigkeit fv,k der Hölzer ist anzugeben. Die charakteristische Rollschubfestigkeit fvr,k der Querlagen ... Die Torsionsschubfestigkeit hat keinen Einfluss auf die Nachweise. Die ideelle Abbrandrate gilt für den Brandschutznachweis. Die Option Klebstoff temperaturbeständig hat Einfluss auf den Brandschutznachweis. PUR-Klebstoffe sind i.d.R. nicht temperaturbeständig. Die Option Schmalflächen verleimt hat keinen Einfluss auf die Nachweise. In der Tabelle Brettlagen werden die einzelnen Brettschichten mit ihrer Holzart, -güte Ausrichtung und Schichtdicke definiert. Mittels der Bearbeitungsbuttons können Tabellenzeilen gelöscht, kopiert oder hinten angefügt werden. Über den Datenbankbutton können die neu definierten Sperrholztypen gespeichert und für andere Bauteile zur Verfügung gestellt werden. Einwirkungen und Nachweise Der Einwirkungsbutton öffnet das Fenster zur Verwaltung der Einwirkungen und Lastfälle. Der Button zur Verwaltung der Nachweise ist standardmäßig deaktiviert, da die gewählten Nachweise mit den Standardextremierungsvorschriften vom Programm automatisch angelegt werden. Bei Bedarf können die Extremierungen jedoch manuell verändert werden. Hierzu ist der Optionsschalter auf benutzerdefiniert zu stellen. Daraufhin wird der Button zum Öffnen der Nachweisverwaltung aktiviert. Tragfähigkeitsnachweise Durch Aktivieren des Optionsschalters wird bei Vollholzquerschnitten der Nachweis im Grenzzustand der Tragfähigkeit entspr. /16/, 6.2, geführt. Die Option Biegedrillknicken nachweisen wird nur bei Vollholzquerschnitten angeboten. Bei Brettsperrholzquerschnitten wird der Tragfähigkeitsnachweis nach /53/ und /64/ geführt. Der Nachweis der Auflagerpressung kann optional geführt werden. Hierzu sind die zugehörigen Lagerbreiten einzugeben. Gebrauchstauglichkeitsnachweise Durch Aktivieren des entsprechenden Optionsschalters wird als Nachweis der Gebrauchstauglichkeit der Verformungsnachweis in der seltenen bzw. in der quasiständigen Bemessungssituation gemäß /16/, 7, geführt. Register 4: Brandnachweis / Schwingnachweis Im vierten Register werden der Brandschutz- und der Schwingnachweis aktiviert. Brandschutznachweis Der Abbrand kann für alle vier Querschnittsseiten berechnet werden. Jede Seite kann geschützt oder ungeschützt sein. Der Nachweis wird entspr. /64/, /65/ und /66/ geführt. Geforderte Zeitdauer des Feuerwiderstands gem. /65/. In der Materialdatenbank werden Standardwerte der Abbrandrate des gewählten Werkstoffs eingesetzt. Optional kann jedoch die Rate vom Benutzer vorgegeben werden. Jede der vier Seiten kann der Brandbeanspruchung ausgesetzt werden. Im Falle einer geschützten Querschnittsseite muss die Zeit tch, um die die Zeit des Abbrands verzögert wird, vorgegeben werden. Im Normalfall ist die Zeit tf bis zum Versagen der Brandschutzbekleidung gleich der Zeit tch, um die die Zeit des Abbrands verzögert wird. in diesem Falle ist der kleine Button mit dem Kreuz zu aktivieren. Ist die Zeit tf bis zum Versagen der Brandschutzbekleidung ungleich der Zeit Zeit tch, muss der kleine Button mit dem Pfeil aktiviert werden. Sollte tch ungleich tf sein, muss der Beiwert k2 gemäß /64/, 3.4.3.2 (2) und (3), eingegeben werden. Ein Klick auf den -Button öffnet ein Fenster mit einem Hilfstool zur Berechnung des k2 - Werts gemäß  /64/, 3.4.3.2, Tabelle 2. Die resultierende Abbrandtiefe wird aus den Eingabedaten automatisch berechnet. Durch einen Klick auf den -Button wird das Eingabefeld freigegeben und die Abbrandtiefe kann direkt vorgegeben werden. Optional kann auch im Brandfall Biegedrillknicken nachgewiesen werden. Schwingnachweis Es kann ein Schwingnachweis gemäß  /16/ 7.3, oder nach /49/ und /50/ geführt werden. Die Masse wird aus den ständigen Lasten automatisch vom Programm ermittelt. Es können zwei Nachweisverfahren können gewählt werden Verfahren n. DIN EN 1995-1-1, 7.3.3 Folgende Einzelnachweise werden geführt Einhalten einer Mindestfrequenz von 8 Hz Nachweis der Steifigkeit unter einer Einzellast Nachweis der Einheitsimpulsreaktion Nachweis der Fersenauftrittsgeschwindigkeit Beschleunigung / Resonanzuntersuchung Verfahren n. Forschungsvorhaben der TU München /49/ Folgende Einzelnachweise werden geführt Einhalten einer Mindestfrequenz Nachweis der Steifigkeit unter einer Einzellast konstruktive Anforderungen Zwei Berechnungsverfahren sind implementiert die numerische Lösung ... wird über eine Fourierreihenentwicklung realisiert. Der Vorteil dieser Methode ist, dass die Mittelauflager als nachgiebige Unterzüge aus Holz, Stahl oder aus freien Materialien ausgebildet werden können. Weiterhin kann bei Platten der Einfluss zusätzlicher Materialeigenschaften erfasst werden (Drillsteifigkeit und Querkontraktion). das Näherungsverfahren ... basiert auf den Formeln nach /16/, 7.3.3. Bei diesem Verfahren wird näherungsweise die Frequenz eines Einfeldträgers ermittelt. Über Korrekturbeiwerte kann eine Plattentragwirkung oder der Einfluss der Durchlaufwirkung eines zweiten Feldes erfasst werden, wobei alle Auflagerachsen starr sind. Der quasiständige Lastanteil kann optional zur wirksamen Masse bei der Frequenzermittlung hinzugefügt werden. Bei der Berechnung des Durchbiegungskriteriums sollte die Durchlaufwirkung gemäß /49/ nicht berücksichtigt werden. Optional kann hier trotzdem die Durchlaufwirkung aktiviert werden, was zu günstigeren Ergebnissen führt und im Ermessen des Aufstellers liegt. Gelenke oder Federn im statischen System bleiben bei der Frequenzermittlung unberücksichtigt. Die Raumbreite kann Einfluss auf die mitwirkende Plattenbreiten bei der Berechnung der Durchbiegung haben. Der Estrich spielt eine wichtige Rolle beim Schwingnachweis. Über den Optionsknopf Plattenwirkung berücksichtigen wird eingestellt, dass die Estrichsteifigkeit angesetzt wird. Ein Klick auf den -Button öffnet ein Auswahlfenster, das die gebräuchlichsten Estrichsorten enthält und bei Verlassen durch den Bestätigungsbutton den E-Modul in das zugehörige Eingabefeld übergibt. Die Estrichdicke ist im Eingabefeld d einzugeben. Die Masse der Decke wird automatisch vom Programm aus den Lasten der Einwirkungen vom Typ Ständige Lasten ermittelt. Das Eigengewicht des Estrichs ist daher als normale Linienlast einzugeben. Optional kann zur Berechnung des Durchbieigungskriteriums die Schubverformung des Balkens oder der Platte berücksichtigt werden. Dies führt bei schubweichen Materialien wie z.B. Brettsperrholz zu ungünstigeren Werten. Bei Wahl des Nachweisverfahrens nach Eurocode 5 wird hier der geforderte Wert für das Schwingungsverhalten gemäß /16/, 7.3.3, Bild 7.2, eingestellt. Für das Nachweisverfahren nach Forschungsvorhaben TU München wird hier die angestrebte Nutzungsart der Decke festgelegt. Der modale Dämpfungsgrad ist eine dimensionslose Zahl und ein Maß für die Dämpfung eines schwingfähigen Systems. An ihm kann abgelesen werden, wie sich das System nach einer Anregung verhält.

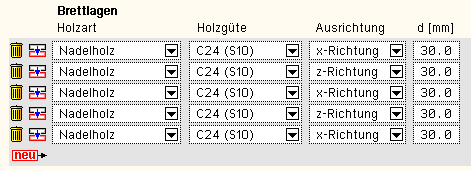

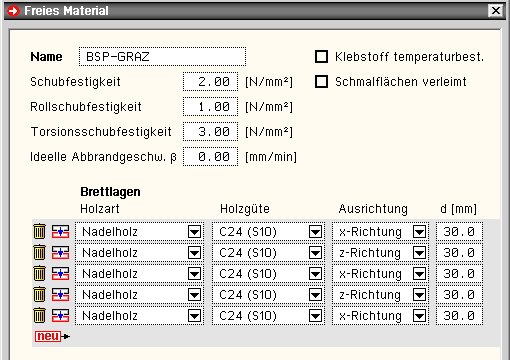

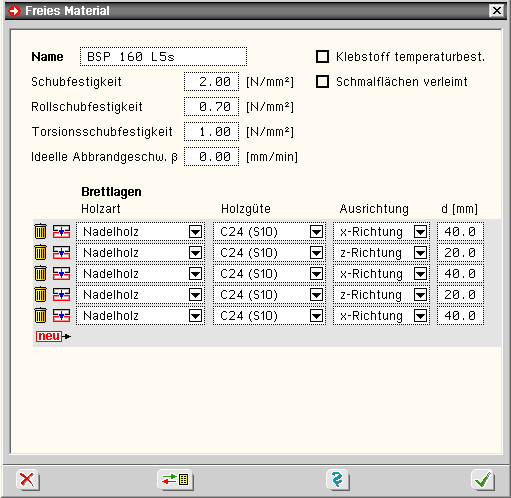

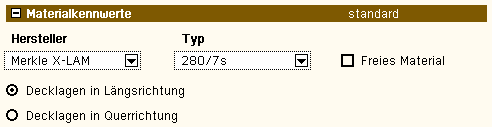

Folgende Einstellungen sind zur Definition eines freien Materials erforderlich Für jedes Material kann ein beliebiger Name festgelegt werden. Wird die Option Schmalflächen verleimt gewählt, entfällt der Nachweis der Torsionsschubspannungen im Kreuzungspunkt (nur bei Scheibenberechnungen). Schubfestigkeit, Torsionsschubfestigkeit und ideelle Abbrandrate werden in den Eingabefeldern festgelegt. In der Tabelle werden die einzelnen Brettschichten mit ihrer Holzart, -güte und Ausrichtung und Schichtdicke definiert. Mittels der Bearbeitungsbuttons können Tabellenzeilen gelöscht, kopiert oder hinten angefügt werden. Über den Datenbankbutton können die neu definierten Sperrholztypen gespeichert und für andere Bauteile zur Verfügung gestellt werden.

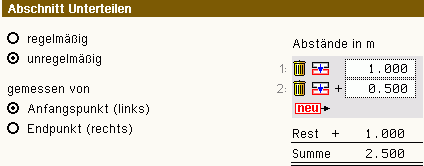

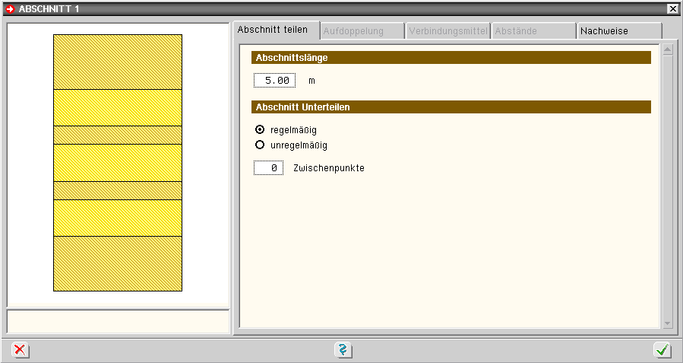

Ein Doppelklick auf den Stababschnitt oder den Eintrag im Objektbaum öffnet das Eingabefenster zur Bearbeitung der Stabeigenschaften. Das Fenster enthält zwei Register zur Bearbeitung der stabbezogenen Parameter. Im linken Teilfenster wird der Stabquerschnitt dargestellt. Register 1: Abschnitt teilen Wurde nur ein einzelner Abschnitt markiert, enthält das erste Register Angaben, um den Abschnitt in weitere Teilabschnitte zu unterteilen bzw. um die Abschnittslänge zu editieren. Eingabe der Länge des markierten Abschnitts. Bei Wahl der Option regelmäßig wird der Abschnitt in gleichlange Abschnitte unterteilt. Mit den hier dargestellten Eingaben, würden drei Abschnitte mit einer Länge von je 0.83 m entstehen. Soll der Abschnitt nicht unterteilt werden, ist bei Zwischenpunkte eine Null einzugeben. Bei Wahl der Option unregelmäßig wird der Abschnitt in ungleichlange Abschnitte unterteilt. Es erscheint eine Tabelle, in der die Abschnittslängen eingegeben werden können. Mit den hier dargestellten Eingaben, würden drei Abschnitte mit einer Länge von 1.0 m, 0.5 m und 1.0 m entstehen. Mit der Option gemessen von kann angegeben werden, ob vom Anfangs- oder vom Endpunkt ausgehend gemessen wird. Register 5: Nachweise Die Aktivierung der zu führenden Nachweise erfolgt unter den globalen Einstellungen. Alle Nachweisparameter, die nur für bestimmte Stababschnitte gelten, werden hier eingestellt. Die Vergleichslänge zur Berechnung der zulässigen Durchbiegung kann direkt eingegeben oder automatisch vom Programm ermittelt werden. Bei automatischer Ermittlung wird als Vergleichslänge der Abstand der Vertikallager des betreffenden Abschnitts eingesetzt. Dies entspricht i.A. der Feldlänge. Bei aktivierter Kragarmoption wird die zulässige Verformung entspr. [16], 7.2 (2), für Kragarme erhöht.

Beim Durchlaufträger stehen zwei Freiheitsgrade zur Verfügung, die unabhängig voneinander gelagert werden können. Es handelt sich dabei um die Verschiebung in z-Richtung und die Verdrehung um die y-Achse. Das Fenster zur Eingabe der Lagerbedingungen wird durch einen Doppelklick auf den betreffenden Knoten im Haupteingabefenster geöffnet. oder Die Wahl der Lagerbedingung für Verschiebung und Verdrehung erfolgt über die Optionsschalter. Bei elastischer Lagerung wird das entsprechende Eingabefeld für die Federsteifigkeit freigeschaltet. bzw. Bei elastischer Lagerung muss die entsprechende Federsteifigkeit ermittelt und eingegeben werden. Senkfeder Bei Senkfedern kann die Federsteifigkeit aus der Dehnsteifigkeit der Lagerkonstruktion bzw. der Stütze unterhalb des Lagers berechnet werden. Es gilt Drehfeder Die Steifigkeit von Drehfedern ist von der Biegesteifigkeit der entsprechenden Stütze abhängig. Bei der Steifigkeitsberechnung muss zwischen Stützen mit Fußeinspannung und solchen mit gelenkigem Anschluss unterschieden werden. Bei einer Stütze mit Fußeinspannung errechnet sich die Federsteifigkeit zu und bei gelenkiger Lagerung zu Gelenk Gelenke werden durch Setzen des Häkchens aktiviert. Über die %-Angabe kann eine Gelenkfeder gesetzt werden. 0% entspricht einem Vollgelenk. Lagerbreite Die Auflagerbreite ist für den Nachweis der Lagerpressung (optional) erforderlich. Für eine Breite = 0 wird der Nachweis für dieses Lager nicht geführt. Die Auflagertiefe wird vom Programm automatisch ermittelt. Der Beiwert kc,90 zur Berücksichtigung der Teilflächenpressung kann automatisch ermittelt oder optional vorgegeben werden. Bei Trägertypen, bei denen mehrere Querschnittsteile Kontakt zum Auflager haben (z.B. I-Querschnitt mit seitlich an den Steg befestigten Gurten), wird lediglich der Steg zur Übertragung der Kräfte herangezogen. Das Löschen des gesamten Lagers erfolgt durch einen Klick auf den Mülleimerbutton.

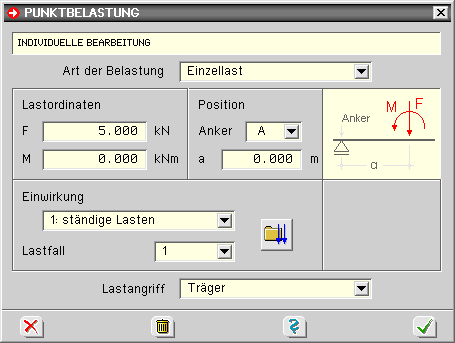

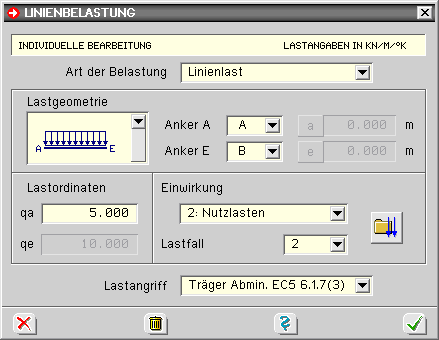

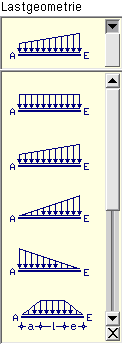

Weiterführende Informationen s. pcae-Nachweiskonzept. Lastbild Ein Lastbild (LB) ist entweder eine Linienlast oder eine Einzellast. Die Eigenschaften eines Lastbildes sind durch seine geometrische Lage, seine Lastordinaten und seine Zuordnung zu Lastfall und Einwirkung gegeben. Ein Lastbild ist ein auswählbares Objekt im Konstruktionsfenster. Lastfall Ein Lastfall (LF) ist immer eindeutig einer Einwirkung zugeordnet. Er kann beliebig viele Lastbilder aufnehmen. Die Lastbilder eines Lastfalles wirken immer gemeinsam. Ein Lastfall ist daher die kleinste auswählbare Einheit bei der Ergebnisdarstellung. Die Rechenergebnisse (Verformungen und Schnittgrößen) eines einzelnen Lastbildes können folglich nur dann betrachtet werden, wenn dem Lastfall keine weiteren Lastbilder zugeordnet sind. Eine Differenzierung zwischen den Ergebnisanteilen unterschiedlicher Lastbilder innerhalb eines Lastfalls kann auch bei der Extremwertbildung nicht mehr vorgenommen werden. Neben der Lastfallnummer und der Lastfallbezeichnung ist der Lastfalltyp die wesentliche Eigenschaft eines Lastfalls. Der Lastfalltyp legt fest, ob die Schnittgrößen und Verformungen des Lastfalls additiv oder gruppenweise alternativ zu überlagern sind. Eine additive Überlagerung besagt, dass die Verformungen und Schnittgrößen eines Lastfalles bei der Extremwertbildung dann berücksichtigt werden, wenn sie ungünstig wirken. Weist der Lastfalltyp die Zuordnung zu einer alternativen Gruppe aus, so wird bei der Extremwertbildung nur der Lastfall berücksichtigt, der sich am betrachteten Punkt am ungünstigsten von allen Lastfällen dieser Gruppe herausstellt. Speziell bei den pcae-Durchlaufträgern gibt es zusätzlich den Lastfalltyp aufteilen. Dieser nur für Verkehrslasten relevante Typ versteht sich als Eingabehilfe. Ein über den gesamten Träger definiertes Streckenlastbild kann hierdurch mehreren Lastfällen gleichzeitig zugeordnet werden; und zwar für jeden Trägerabschnitt jeweils einem (Unter)-Lastfall. Was zunächst wie ein Widerspruch zum Vorangesagten aussieht, erweist sich hier als bequeme Eingabe. Würde diese Möglichkeit nicht bestehen, müssten (bei einem n-Feldträger) n Streckenlasten definiert und n verschiedenen Lastfällen zugeordnet werden, um sicherzustellen, dass eine feldweise korrekte Überlagerung durchgeführt wird. Lastfälle vom Typ aufteilen werden im Konstruktionsfenster mit einem # gekennzeichnet und tun damit kund, dass es sich im Grunde genommen um eine Gruppe additiver Lastfälle handelt. Einwirkung Eine Einwirkung kann beliebig viele Lastfälle enthalten. Neben der Einwirkungsnummer und der Einwirkungsbezeichnung ist der Einwirkungstyp die wesentliche Eigenschaft einer Einwirkung. Er legt fest, ob die der Einwirkung zugeordneten Lastfälle ständige Lasten (wie etwa Eigengewicht) oder veränderliche Lasten (Verkehrslasten) enthalten. Die Ergebnisse einer Einwirkung (es sind dies die extremalen Schnittgrößen und Verformungen der zur Einwirkung gehörenden Lastfälle) können im Ergebnisfenster eingesehen werden. Die Lastbilder derselben Einwirkung werden im Konstruktionsfenster in einem eigenen Rahmen dargestellt. Lastbilder, Lastfälle und Einwirkungen in der hier vorgestellten Form stellen gemeinsam ein Ordnungsprinzip dar, das auch den neuen Normen (wie etwa der DIN 1045-1), die in starker Anlehnung an Eurocode entwickelt wurden, gerecht wird. Der Anwender von 4H-DLHWD sollte das Ordnungsprinzip nutzen, um das vorliegende Problem möglichst übersichtlich darzustellen. Weitere Informationen zum Thema finden Sie im Handbuch das pcae-Nachweiskonzept. An dieser Stelle können streckenweise Belastungen in Form von Linienlasten verschiedenster Lastgeometrien, Eigengewichts- oder Temperaturlasten erzeugt werden. Die Lasten können an beliebiger Stelle auf dem Durchlaufträger angeordnet sein. Sie werden bezüglich zweier Ankerpunkte definiert und verwaltet. Es ist zu beachten, dass es sich bei den eingegebenen Lasten immer um Vertikallasten handelt; Horizontallasten können nicht verarbeitet werden! Das Fenster zur Eingabe der Linienlasten wird wie folgt geöffnet Stab oder Stabzug markieren Button klicken Button klicken Ist bereits eine Linienlast vorhanden, kann das Eingabefenster auch durch einen Doppelklick auf die Last im Haupteingabefenster geöffnet werden. Als Lastarten können Temperatur-, Eigengewichte, Linienlasten, Temperaturlasten und Flächenlasten gewählt werden. Flächenlasten werden relevant beim Deckentyp Balkendecke. Hier werden automatisch die in Abhängigkeit vom gewählten Balkenabstand resultierenden Linienlasten auf die Balken vom Programm berechnet. Über die Lastgeometrie-Listbox können verschiedene Lastfiguren gewählt werden. Die Anker legen Anfangs- und Endpunkt der Lastausdehnung fest. Bei trapezförmigen Lasten müssen die Lastordinaten am Anfang und am Ende eingegeben werden. Bei linearen Lastverläufen wird nur eine Ordinate erwartet. Im Falle einer Eigengewichtslast wird die Materialwichte γ und bei einer Temperaturlast die Temperaturänderung in °K eingegeben. Die Zuordnung zum Lastfall erfolgt über eine Listbox. Ein Klick auf den Einwirkungsbutton öffnet die Einwirkungs- und Lastfallverwaltung. Über die Listbox Lastangriff besteht die Möglichkeit, Bemessungs-querkräfte aus auflagernahen Linienlasten gemäß /16/, 6.1.7(3), und /41/, NCI Zu 6.1.7 (NA.6), abzumindern. Bedingung für die Abminderung ist, dass die Last auf der Oberseite des Biegestabes wirkt und dass sich das Lager an der Unterseite des Trägers befindet. Diese Bedingung ist vom Benutzer zu überprüfen! Bei Verwendung von Steico-Stegträgern (Steico Wall oder Steico Joist) wird im Programm keine Abminderung vorgenommen, da die Belastbarkeiten von Steico-Trägern in Versuchen ermittelt wurden! eine Last kann durch einen Klick auf den Mülleimer gelöscht werden Es kann entweder eine punktförmige Einzellast (Kraft oder Biegemoment) oder eine Lagerzwangsverformung erzeugt werden. Die Einzellast kann an beliebiger Stelle auf dem Durchlaufträger angeordnet sein. Die Zwangsverformung ist stets einem Lager zuzuordnen. Das Fenster zur Eingabe der Punktlasten wird wie folgt geöffnet Stabpunkt markieren Button klicken Button klicken Als Lastart kann eine Einzellast- oder Lagerzwangsverformung (Drehung oder Verschiebung) gewählt werden. Der Anker und der Abstand a vom Anker legen den Lastangriffspunkt fest. Als Last kann eine Vertikallast F und/oder ein Moment M eingegeben werden. Im Falle einer Zwangsverformung werden Verschiebung Δw in z-Richtung und/oder eine Verdrehung Δφ eingegeben. Die Zuordnung zum Lastfall erfolgt über eine Listbox. Ein Klick auf den Einwirkungsbutton öffnet die Einwirkungs- und Lastfallverwaltung. Über die Listbox Lastangriff besteht die Möglichkeit, Bemessungs-querkräfte aus auflagernahen Linienlasten gemäß /16/, 6.1.7(3), abzumindern. Bedingung für die Abminderung ist, dass die Last auf der Oberseite des Biegestabes wirkt und dass sich das Lager an der Unterseite des Trägers befindet. Diese Bedingung ist vom Benutzer zu überprüfen! eine Last kann durch einen Klick auf den Mülleimer gelöscht werden

Bemessung für Biegung und Zug Bemessung für Biegung und Druck Bemessung für Biegung und Druck nach dem Ersatzstabverfahren Schub aus Querkraft Bemessung von Holzwerkstoffplatten Die Scheibenspannungen werden in die Richtungen parallel und senkrecht zur Faser umgerechnet. Die Bemessung erfolgt für Zug und Druck parallel und senkrecht zur Faser sowie für Schub. Zusätzlich wird die Interaktionsbedingung gemäß /41/, NCI NA.6.2.5, Gleichung (NA.58) ausgewertet (s.a. /2/, E10.2.2).

Allgemeines Brettsperrholz besteht aus Holzschichten, die wechselseitig in orthogonal zueinander liegender Faserrichtung verklebt sind. Der Lastabtrag entspricht dem einer orthotropen Platte. Der Einfluss der schubweichen Querlagen hat dabei einen erheblichen Einfluss auf das Trag- und Verformungsverhalten. Der Lastabtrag ist zwar zweiachsig, die heute produzierten Brettsperrholzplatten werden aber aufgrund ihres Aufbaus und den geometrischen Randbedingungen der Bauwerke fast ausschließlich für einachsigen Lastabtrag eingesetzt. Daher reichen Berechnungsverfahren, die auf einer eindimensionalen Balkentheorie beruhen, für eine Bemessung im Regelfall aus. Das Programm 4H-DLHWD führt die Berechnung nach der Theorie des so genannten Timoshenko-Balkens (transversal-schubnachgiebiger Balken) durch. Berechnung der Querschnittswerte Nachfolgend werden die wichtigsten für die Berechnung erforderlichen Formeln angegeben. Eine ausführliche Herleitung kann /53/, /64/ oder /67/ entnommen werden. Schwerpunkt des Gesamtquerschnitts Biegesteifigkeit Da die Querlagen aufgrund des großen Verhältnisses E0/E90 ≈ 30 keinen nennenswerten Anteil zur Gesamtsteifigkeit liefern, wird im Programm die Annahme E90 = 0 getroffen. Schubfläche Querschnittsspannungen Biegespannungen Schubspannungen Für das statische Moment ESx,i n. /41/, NCI NA 5.6.22, gilt allgemein Damit betragen die statischen Momente der Schicht i Nachweis im Grenzzustand der Tragfähigkeit Die Für Biegung gilt gemäß /67/, 5.5.1 Für Schub in den Längslagen gilt gemäß /67/, 5.7.1 Für den Rollschub in den Querlagen gilt entsprechend

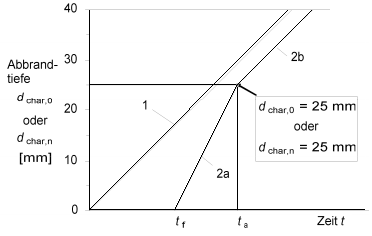

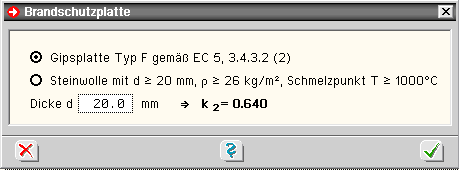

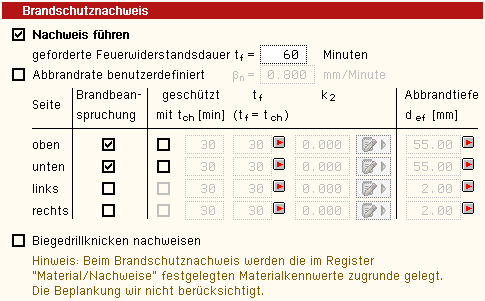

Allgemeines Der Brandschutznachweis wird entspr. /64/, /65/ und /66/ geführt. Im Programm ist das Verfahren mit reduzierten Querschnitten entspr. /64/ 4.2.2, realisiert. Das Brandverhalten von Brettsperrholz weist aufgrund der Verklebung der Schichten Besonderheiten auf, die berücksichtigt werden müssen. Der Feuerwiderstand wird bestimmt über die Berechnung des Abbrands, der sich aus der Abbrandrate, die näherungsweise als konstant über die gesamte Branddauer angenommen wird, ergibt. Die Norm unterscheidet zwischen der eindimensionalen Abbrandrate β0 und der ideellen Abbrandrate βn. Die ideelle Abbrandrate βn  berücksichtigt zusätzlich die Effekte von Eckausrundungen und Rissen. anfänglich geschützte Bauteile Die Zeitdauer tf bis zum Versagen des Schutzes ist definiert durch das Abfallen der Bekleidung. Da der Querschnitt nach dem Versagen der Bekleidung einer erhöhten Brandraumtemperatur ausgesetzt ist, stellt sich zunächst eine erhöhte Abbrandrate ein. Nach ca. 5-10 min nimmt die Abbrandgeschwindigkeit wieder ab, da die entstehende Holzkohleschicht einen wärmedämmenden Einfluss hat. Aus diesen Beobachtungen ist in /65/, 3.4.3, eine vereinfachte Methode für anfänglich geschützte Bauteile angegeben. Dabei wird von zwei Brandphasen mit unterschiedlicher Abbrandrate ausgegangen, die wie folgt definiert sind. t ch Zeit bis zum Beginn des Abbrands t f Zeit bis zum Versagen des Schutzes t a Zeitpunkt ab dem die Abbrandgeschwindig- keit wieder der für ungeschützte Bauteile entspricht Brandverläufe geschützter und ungeschützter Bauteile nach /65/, 3.4.3.1, Bild 3.4 1    =  Brandverlauf mit der Abbrandrate βn für ungeschützte Bauteile 2a  =  Brandverlauf anfänglich geschützter Bauteile nach dem Abfall der Bekleidung 2b  =  Brandverlauf anfänglich geschützter Bauteile nach Überschreiten der Abbrandtiefe dchar = 25 mm Die Berechnung der Abbrandraten in den verschiedenen Brandphasen anfänglich geschützter Bauteile erfolgt gemäß /65/, 3.4.3.2. Brandverhalten von Brettsperrholz Entscheidend für das Brandverhalten von Brettsperrholz ist die Temperaturbeständigkeit der Verklebung. Versuche haben gezeigt, dass bei Verwendung nicht temperaturbeständiger Klebstoffe (z.B. PUR), die abgebrannten Kohleschichten abfallen, wodurch der wärmedämmende Effekt der verkohlten Schicht nicht mehr gegeben ist. Daraus resultiert eine erhöhte Abbrandrate nach dem Abfallen der Schicht. Bei Verwendung temperaturbeständiger Klebstoffe ist das Verhalten ähnlich dem von Vollholzquerschnitten. Bemessung nach dem vereinfachten Verfahren mit reduziertem Querschnitt gem. /65/, 4.2.2 Die Bemessung erfolgt nach der Bedingung /65/, 2.4.1 (2)P, Gl. (2.7) Der Bemessungswert Ed,fi der Beanspruchungen im Brandfall darf gemäß /64/, 5.3, mit einem abgeminderten Reduktionsbeiwert ψ berechnet werden. Der Bemessungswert der Beanspruchbarkeit im Brandfall Rd,t,fi darf nach /65/, 2.3 (1)P, mit den 20%-Fraktilwerten der Festigkeiten berechnet werden, so dass sich erhöhte Festigkeiten gegenüber den charakteristischen Werten ergeben. Nach /65/, 2.3 (1)P, Gl (2.1) gilt Gemäß /65/, 4.2.2 (5), ist kmod,fi bei der vereinfachten Methode mit reduzierten Querschnitten gleich 1 zu setzen.

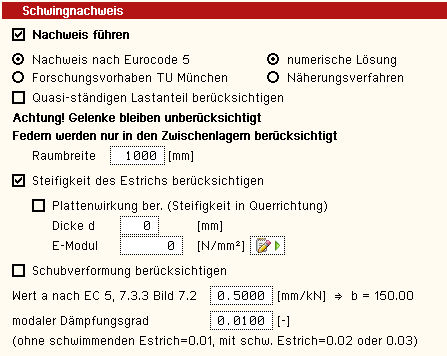

Personeninduzierte Schwingungen können bei Wohnraumdecken unangenehme Empfindungen verursachen. Daher ist entspr. EC 5 für Wohnungsdecken aus Holz ein Nachweis der Schwingungen zu führen. Hierbei sind im Einzelnen drei Kriterien zu überprüfen Frequenzkriterium Die niedrigste Eigenfrequenz sollte 8 Hz betragen, ansonsten sind besondere Untersuchungen erforderlich. Steifigkeitskriterium Die größte vertikale Anfangsdurchbiegung w(1 kN) infolge einer konzentrierten vertikalen statischen Einzellast sollte einen bestimmten Grenzwert nicht überschreiten. Einheitsimpulsgeschwindigkeit Die Einheitsimpulsgeschwindigkeitsreaktion, d. h. der maximale Anfangswert der vertikalen Schwingungs- geschwindigkeitsamplitude der Decke (in m/s) infolge eines an derjenigen Stelle der Decke aufgebrachten idealen Einheitsimpulses (1 Ns), der die größte Eigenfrequenz erzeugt, muss unter einem Grenzwert bleiben. Berechnungsgleichungen gem. DIN EN 1995-1-1 Gemäß DIN EN 1995-1-1, 7.3.3 (4), darf die kleinste Eigenfrequenz für rechteckige, allseitig gelenkig gelagerte Decken berechnet werden zu O.g. Gleichung gilt für einen Einfeldbalken. Die Plattenwirkung kann gemäß /2/, E 9.3 (3), und /53/, 3.3.1, durch Multiplikation mit dem Quersteifigkeitsbeiwert f(α) erfasst werden. Der Einfluss eines zweiten Feldes kann gem. /2/, E 9.3 (3), Tab. 9/3, durch einen weiteren Beiwert kf erfasst werden. Gemäß DIN EN 1995-1-1, 7.3.3 (2), gilt als Steifigkeitskriterium für Wohnungsdecken und für die Einheitsimpulsgeschwindigkeitsreaktion Der empfohlene Bereich der Grenzwerte für a und b sowie deren Zusammenhang kann DIN EN 1995-1-1, 7.3.3 (2), Bild 7.2, entnommen werden. Gemäß DIN EN 1995-1-1, 7.3.3 (5), darf die Einheitsimpulsgeschwindigkeitsreaktion für rechteckige, allseitig gelenkig gelagerte Decke berechnet werden zu n40 wird berechnet aus Wird im Programm die Option Näherungsverfahren gewählt, werden die Nachweisgrößen mit den o.g. Formeln berechnet. Wird die Option numerische Lösung gewählt, erfolgt die Berechnung der Eigenfrequenz, der Durchbiegungen (für das Steifigkeitskriterium) und des Wertes n40 mittels einer Fourierreihenentwicklung. S. hierzu /51/ und /52/.

Nach dem Forschungsvorhaben /54/ der TU München und /50/ wurden Konstruktionsregeln für die Praxis entwickelt, die im Programm 4H-HDSN, Schwingnachweis, umgesetzt werden. Gemäß /50/, 3.1 sind folgende Kriterien zu untersuchen Frequenzkriterium In Abhängigkeit der geplanten Nutzung sollte die niedrigste Eigenfrequenz einen Grenzwert fgrenz nicht unterschreiten, ansonsten sind besondere Untersuchungen erforderlich. Steifigkeitskriterium Die größte vertikale Anfangsdurchbiegung w(2 kN) infolge einer konzentrierten vertikalen statischen Einzellast sollte einen bestimmten Grenzwert nicht überschreiten. konstruktive Anforderungen Bestimmte konstruktive Anforderungen (Rohdecke, Schüttung, Estrich) sind zu erfüllen. Berechnungsgleichungen Für die Berechnung der Eigenfrequenz und der Durchbiegungen können die gleichen Verfahren und Gleichungen wie in DIN EN 1995-1-1 verwendet werden. Beim Steifigkeitskriterium ist zu beachten, dass gemäß /50/, 3.3, die Durchlaufwirkung nicht berücksichtigt werden darf. Da das Programm bei numerischer Berechnung in der Lage ist, mit nachgiebigen Auflagerachsen zu rechnen und dies u.U. zu größeren Verformungen führt, wird empfohlen, in diesem Falle die Durchlaufwirkung doch zu berücksichtigen. Die einzuhaltenden Grenzwerte und die konstruktiven Anforderungen können /50/, 3.5, Tab. 2 und 3, entnommen werden.
