Vorbemerkung zur Ausgabe von Ergebnisgrafiken |
![](../../../../../../templates/separator_200.gif) |
Im Darstellungsbereich der Ergebnisvisualisierung angezeigte
Grafiken können in die Druckliste ausgewählte
Grafiken gespeichert werden. |
Derart abgespeicherte Druckansichten werden vom Visualisierungsmodul auch über
die aktuelle Sitzung hinaus gespeichert. |
Wird zwischenzeitlich (etwa infolge Änderungen in der Belastungsstruktur)
ein Neustart des Rechenlaufs erforderlich, werden die in den gespeicherten Druckansichten
dargestellten Ergebnisse automatisch aktualisiert. |
Der Anwender kann also sicher sein, dass die dargestellten Ergebnisse bei
der Ausgabe der Druckliste ausgewählte Grafiken stets dem aktuellen
Ergebnisstand entsprechen. |
|
|
![](../../../../../../templates/titel/erg_vis_deformation_700_30_swrand.gif) |
|
![](../../../../../../templates/mini_schw_20.gif) |

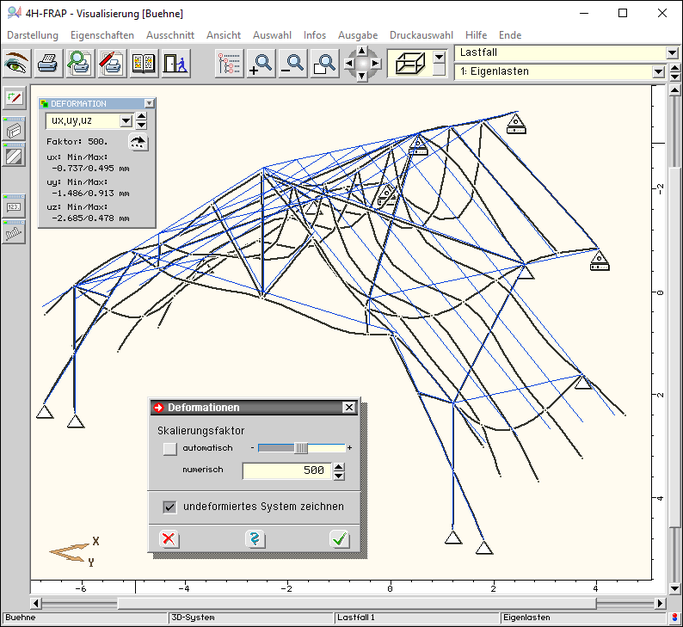

Darstellungen der Deformationen liefern ein umfassendes
Bild über das Verformungsverhalten eines Systems in einem
Lastfall oder einer Lastkombination |
|
![](../../../../../../templates/mini_schw_20.gif) |
die überhöhten Deformationsgrafiken können
mit weiteren Informationen wie das hineingeblendete unverformte
System vervollständigt werden |
|
![](../../../../../../templates/mini_schw_20.gif) |
wenn die Grafiken des Gesamtsystems zu unübersichtlich
werden sollten, kann auf die in der grafischen Eingabe festgelegten
Ebenen und Gruppen zurückgegriffen werden und die Darstellung
auf Teilsysteme reduziert werden |
|
![](../../../../../../templates/mini_schw_20.gif) |
|
![](../../../../../../templates/mini_schw_20.gif) |
die Deformationsfigur ist mit einem Überhöhungsfaktor
behaftet, der im Moving-Window neben den auftretenden Höchstwerten
der dargestellten Werte protokolliert wird |
|
|
|
![](deformation_red.png) |
|
Bild vergrößern |
![](../../../../../../templates/expansion_1.gif) |
|
|
|
|
|
|
|
|
![](../../../../../../templates/titel/erg_vis_konturflaechen_700_30_swrand.gif) |
|
![](../../../../../../templates/mini_schw_20.gif) |

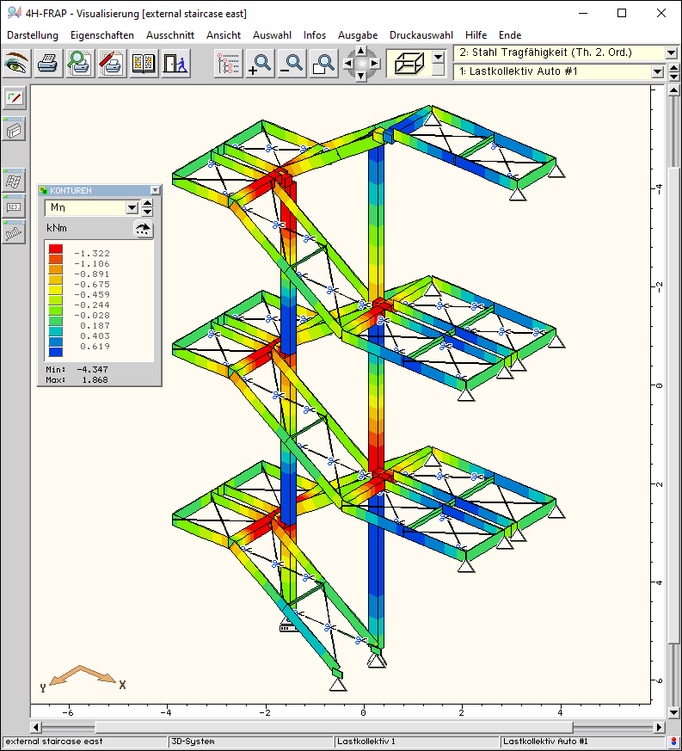

in den Konturflächengrafiken wird von der
linienförmigen Darstellung der Stabachsen auf eine flächige
Wiedergabe der realen Stabkontur übergewechselt. |
Hierdurch werden einerseits die Querschnittsrelationen sichtbar
und durch Einfärbung der Konturen mit den Größenabstufungen
der dargestellten Zustandsgröße lassen sich deren
Intensitäten hervorragend aufzeigen. |
|
![](../../../../../../templates/mini_schw_20.gif) |
im folgenden Bild sind die Biegemomente um die starke Querschnittsachse
aufgrund einer Berechnung
nach Th. II. Ordnung aufgetragen. |
Die Scherensymbole zeigen Stäbe, die auf Druck versagen
und aus dem System entfernt wurden. |
|
![](../../../../../../templates/mini_schw_20.gif) |
durch Doppelklicken der Stäbe mit der Maus wird auf die Liniengrafiken der Einzelstäbe
oder der zu Gruppen zusammengefassten Stabzüge umgeschaltet |
|
|
|
![](konturflachen_red.png) |
|
Bild vergrößern |
![](../../../../../../templates/expansion_1.gif) |
|
|
|
|
|
|
|
|
![](../../../../../../templates/titel/erg_vis_zahlenwerte_700_30_swrand.gif) |
|
![](../../../../../../templates/mini_schw_20.gif) |

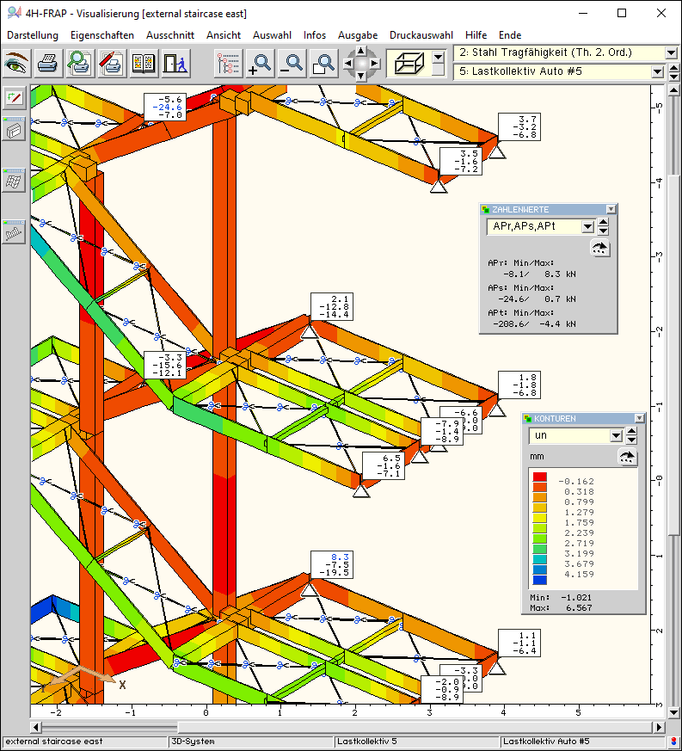

Zahlenwertegrafiken geben numerische Informationen
zu den auftretenden Lagerreaktionen. |
Die Reaktionsgrößen der gefesselten Freiheitsgrade
werden in kleinen, an die Lagersymbole geheftete
Fahnen eingetragen. |
|
![](../../../../../../templates/mini_schw_20.gif) |
das Bild zeigt die Lagerkräfte für die 5. Lastkombination. |
Die Zahlengrafik ist mit der Konturdarstellung der nach unten
gerichteten Stabverformung kombiniert. |
|
![](../../../../../../templates/mini_schw_20.gif) |
auch hier sind die auf Druck versagenden Stäbe durch
kleine Scherensymbole gekennzeichnet |
|
|
|
![](zahlenwerte_red.png) |
|
Bild vergrößern |
![](../../../../../../templates/expansion_1.gif) |
|
|
|
|
|
|
|
|
![](../../../../../../templates/titel/erg_vis_grenzlinien_700_30_swrand.gif) |
|
![](../../../../../../templates/mini_schw_20.gif) |

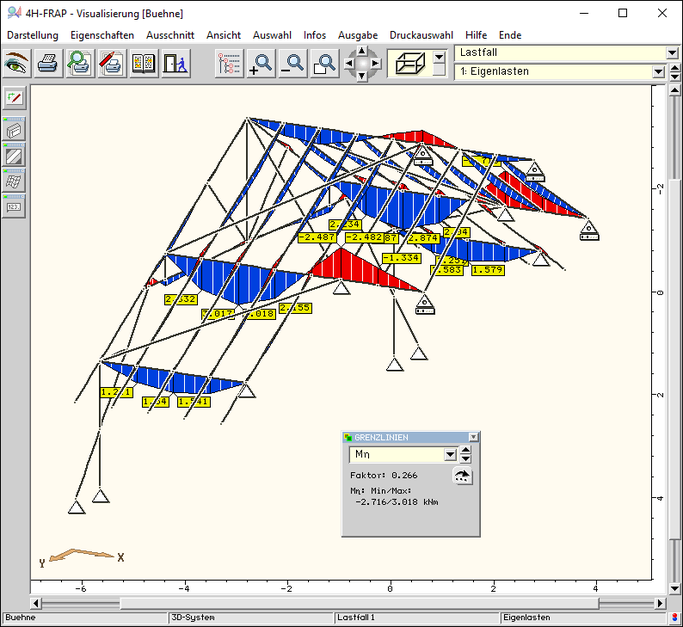

Grenzlinien bilden die im Bauwesen übliche
Darstellung skalerer Größen; rot repräsentiert
negative und
blau positive Werte. |
|
![](../../../../../../templates/mini_schw_20.gif) |
durch Zoomen in die Darstellung und Einblendung von Zahlenwerten
geben die Grenzlinien einen guten
Überblick über die Beanspruchungen |
|
![](../../../../../../templates/mini_schw_20.gif) |
die Darstellung zeigt den Verlauf des Biegemoments um die
starke Achse |
|
|
|
![](grenzlinien_red.png) |
|
Bild vergrößern |
![](../../../../../../templates/expansion_1.gif) |
|
|
|
|
|
|
|
|
![](../../../../../../templates/titel/erg_vis_liniengrafiken_700_30_swrand.gif) |
|
![](../../../../../../templates/mini_schw_20.gif) |

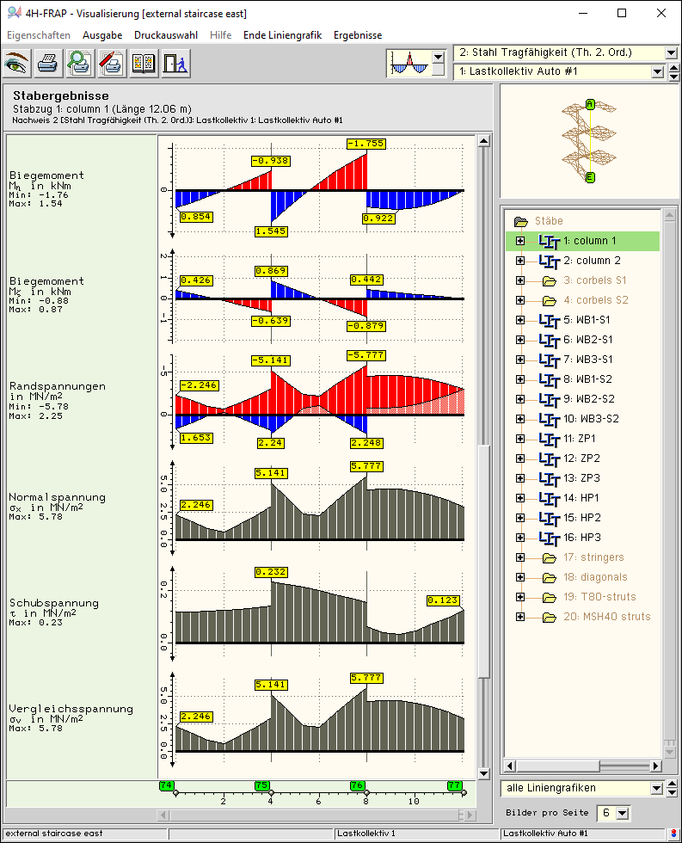

Liniengrafiken ergänzen die Gesamtsystemdarstellungen
und geben einen Überblick über alle Zustandsgrößen
und Bemessungsergebnisse eines Einzelstabes oder einer Stabgruppe |
|
![](../../../../../../templates/mini_schw_20.gif) |
hierfür stehen auch wieder die in der grafischen Eingabe
erstellten Gruppenbildungen zur Verfügung |
|
![](../../../../../../templates/mini_schw_20.gif) |
im Darstellungsfenster der Abbildung sind Schnittgrößen
und Spannungen der Gruppe Stütze 1 aufgetragen |
|
![](../../../../../../templates/mini_schw_20.gif) |
im rechten Bereich wird die Lokalisation und der
Richtungssinn der Gruppe im Gesamtsystem gezeigt |
|
![](../../../../../../templates/mini_schw_20.gif) |
durch Anklicken der Elemente im Objektbaum wird
auf andere Objekte umgeschaltet |
|
|
|
![](liniengrafiken_red.png) |
|
Bild vergrößern |
![](../../../../../../templates/expansion_1.gif) |
|
|
|
|
|
|
|
|
![](../../../../../../templates/titel/erg_vis_tabellen_700_30_swrand.gif) |
|
![](../../../../../../templates/mini_schw_20.gif) |

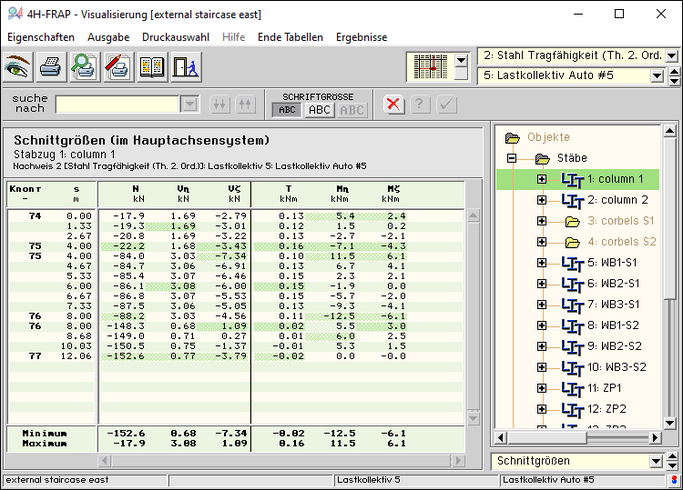

in Tabellen zusammengestellte Zahlenwerte sind
eine hervorragende Ergänzung der grafischen Darstellungen. |
Hier können führende Zahlenwerte mit ihren zugehörigen
Werten übersichtlich abgelesen werden. |
|
![](../../../../../../templates/mini_schw_20.gif) |
die Objektauswahl erfolgt ananlog zu den Liniengrafiken über den Baum im rechten Bereich des Fensters |
|
|
|
![](tabellen_red.png) |
|
Bild vergrößern |
![](../../../../../../templates/expansion_1.gif) |
|
|
|
|
|
|
|
|
![](../../../../../../templates/titel/erg_vis_dstab_ausfall_700_30_swrand.gif) |
|
![](../../../../../../templates/mini_schw_20.gif) |

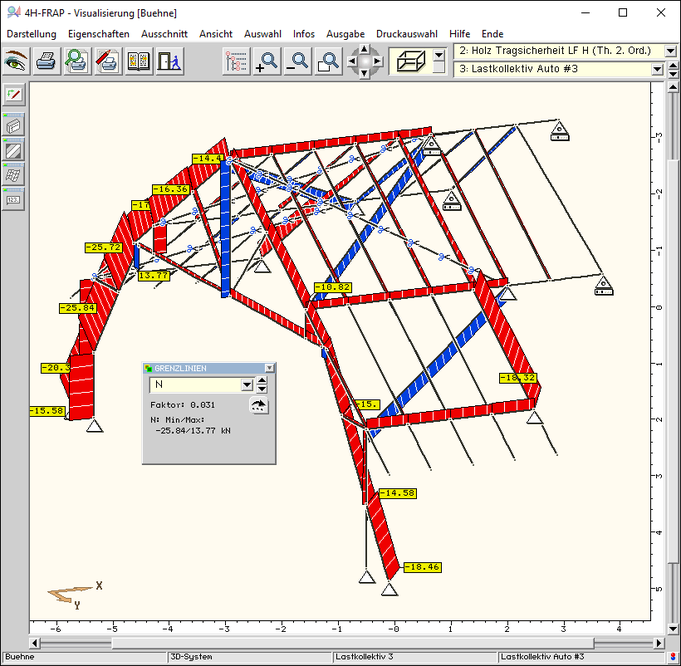

4H-FRAP lässt innerhalb einer nichtlinearen
Berechnung Druck- und Zugstäbe, die ein entsprechendes
Attribut aufweisen, ausfallen (Systemnichtlinearität) |
|
![](../../../../../../templates/mini_schw_20.gif) |
bei der dargestellten Dachkonstruktion sollen die Windrispen
ausschließlich Zug übertragen können |
|
|
|
![](1_dstab_ausfall_red.png) |
|
Bild vergrößern |
![](../../../../../../templates/expansion_1.gif) |
|
|
|
|
|
|
|
|
![](../../../../../../templates/titel/erg_vis_dynamik_700_30_swrand.gif) |
|
![](../../../../../../templates/mini_schw_20.gif) |

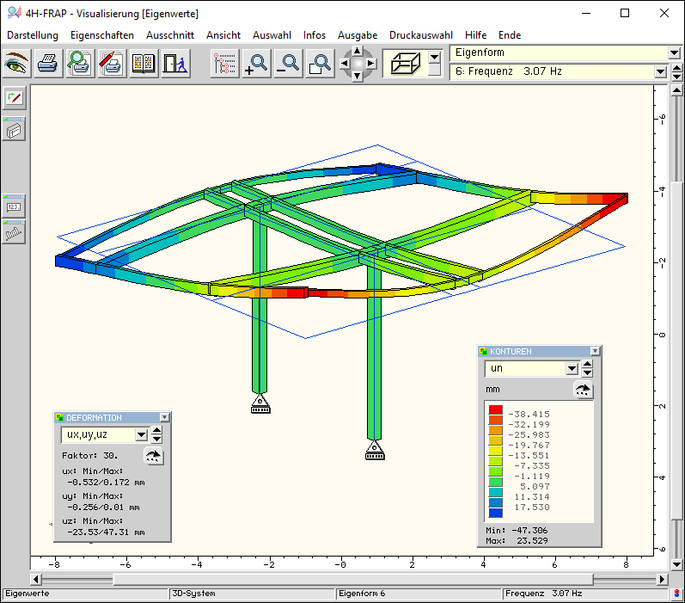

die Ergebnisse dynamischer Berechnungen sind die
Eigenformen mit den zugehörigen Eigenfrequenzen sowie
die dynamische Systemantwort in Form von Schnittgrößen,
die zusätzlich zu den statischen Schnittgrößen
abzudecken sind |
|
![](../../../../../../templates/mini_schw_20.gif) |
für dynamische Berechnungen wird die Massenbelegung des
Systems in Form von Stab- und Einzelmassen festgelegt. Mit dieser
Massenbelegung erfolgt eine dynamische Berechnung nach zusätzlicher
Vorgabe von Erregerfrequenzen beispielsweise einer Maschine
oder von Etagenantwortspektren bei einer Fußpunkterregung
(Erdbeben). |
|
![](../../../../../../templates/mini_schw_20.gif) |
die Deformationsfiguren der Eigenformen liefern ein aussagekräftiges
Bild über das Schwingungsverhalten
des Systems |
|
|
|
![](dynamik_ef_6_red.png) |
|
Bild vergrößern |
![](../../../../../../templates/expansion_1.gif) |
|
|
|
|
|
|
|
