Die folgenden Knotenanschlüsse mit Hohlprofilen stellen eine Auswahl möglicher Ausführungen dar. |
Es können hier nicht alle Variationsmöglichkeiten gelenkiger Anschlüsse gezeigt werden! |
|
Die Anschlussgeometrien werden im Planerstellungsmodul als Werkstattzeichnungen zum DXF-Export an
CAD-Systeme dargestellt. |
|
|
|
|
|
Gurt Kreisrohr an Strebe ,,, |
|
|
|
|
Gurt Rechteckrohr an Strebe ,,, |
|
|
|
|
Gurt I-Profil an Strebe ,,, |
|
|
|
|
|
Gurt Kreisrohr räumlich an Streben ,,, |
|
|
|
|
|
Gurt Rechteckrohr räumlich an Streben ,,, |
|
|
|
|
|
|
|
|
|
|
|
|
|
Gurt Kreisrohr an Strebe ,,, |
|
|
|
|
Gurt Rechteckrohr an Strebe ,,, |
|
|
|
|
Gurt I-Profil an Strebe ,,, |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
Gurt Kreisrohr an Streben ,,, |
|
|
|
|
Gurt Rechteckrohr an Streben ,,, |
|
|
|
|
Gurt I-Profil an Streben ,,, |
|
|
|
|
|
Gurt Kreisrohr räumlich an Streben ,,, |
|
|
|
|
|
Gurt Rechteckrohr räumlich an Streben ,,, |
|
|
|
|
|
|
|
|
|
|
|
|
|
Gurt Kreisrohr an Streben ,,, |
|
|
|
|
Gurt Rechteckrohr an Streben ,,, |
|
|
|
|
Gurt I-Profil an Streben ,,, |
|
|
|
|
|
Gurt U-Profil an Streben ,,, |
|
|
|
|
|
Gurt Kreisrohr räumlich an Streben ,,, |
|
|
|
|
|
Gurt Rechteckrohr räumlich an Streben ,,, |
|
|
|
|
|
|
|
|
|
|
|
|
|
Gurt Kreisrohr an Streben ,,, |
|
|
|
|
Gurt Rechteckrohr an Streben ,,, |
|
|
|
|
Gurt Kreisrohr räumlich an Streben ,,, |
|
|
|
|
|
Gurt Rechteckrohr räumlich an Streben ,,, |
|
|
|
|
|
|
|
|
|
|
|
|
|
Gurt Kreisrohr an Streben ,,, |
|
|
|
|
Gurt Rechteckrohr an Streben ,,, |
|
|
|
|
|
|
|
|
|
|
|
|
Gurt Kreisrohr an Streben ,,, |
|
|
|
|
Gurt Rechteckrohr an Streben ,,, |
|
|
|
|
|
|
|
|
|
|
|
|
|
Es können hier nicht alle Variationsmöglichkeiten von T-Anschlüssen gezeigt werden! |
|
T-Anschlüsse entspr. DIN EN 1993-1-8 können |
|
eben und räumlich ausgeführt werden |
|
|
Gurt-Streben-Kombinationen können sein |
|
Kreisrohr mit Kreis- und Rechteckrohr, Blech und I-Profil |
|
|
Rechteckrohr mit Kreis- und Rechteckrohr, Blech und I-Profil |
|
|
I-Profil mit Kreis- und Rechteckrohr |
|
|
|
|
Rechteckrohre können als Gurt- und Strebenquerschnitte auch um 90° gedreht werden |
|
|
Rechteckrohre können durch Gurt- und/oder Seitenwandlamellen verstärkt werden |
|
|
Gurte mit I-Profil können durch Stegsteifen verstärkt werden |
|
|
die Profile können dem Profilmanager entnommen oder parametrisiert beschrieben werden |
|
|
|
|
Die nachfolgenden Abbildungen zeigen T-Anschlüsse von |
|
|
Gurt Kreisrohr an Strebe ,,, |
|
|
|
|
Gurt Rechteckrohr an Strebe ,,, |
|
|
|
|
Gurt I-Profil an Strebe ,,, |
|
|
|
|
|
Gurt Kreisrohr räumlich an Streben ,,, |
|
|
|
|
|
Gurt Rechteckrohr räumlich an Streben ,,, |
|
|
|
|
|
|
|
|

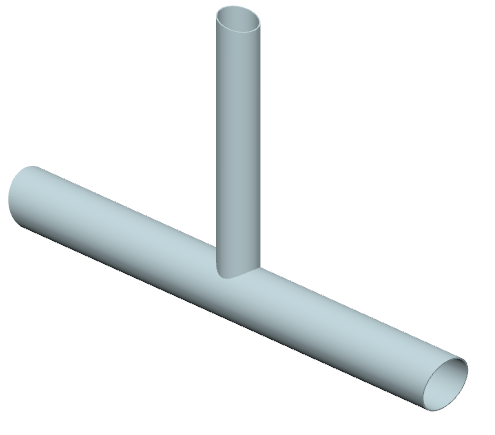

Bsp. T-Anschluss Kreisrohr-Kreisrohr |
|
... eine Strebe mit Kreisrohrquerschnitt wird rechtwinklig an einen Gurt mit Kreisrohrquerschnitt angeschlossen |
|
|
|
|

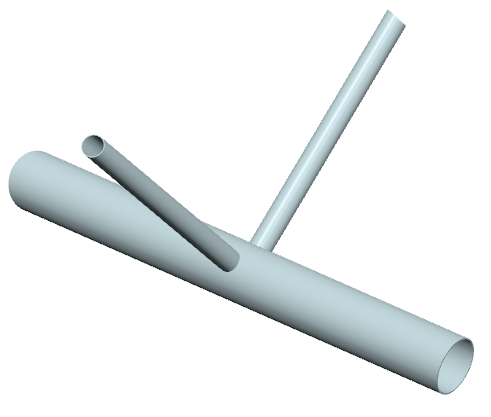

Bsp. T-Anschluss Kreisrohr-Kreisrohre räumlich |
|
... zwei Streben mit Kreisrohrquerschnitten werden räumlich rechtwinklig an einen Gurt mit Kreisrohrquerschnitt angeschlossen |
|
|
|
|

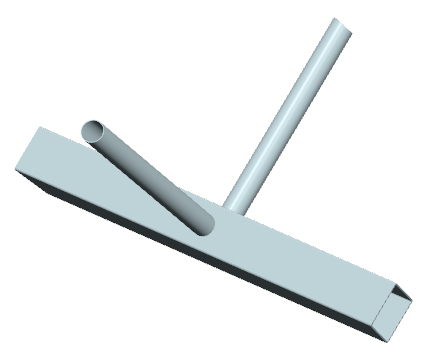

Bsp. T-Anschluss Rechteckrohr-Kreisrohre räumlich |
|
... zwei Streben mit Kreisrohrquerschnitten werden räumlich rechtwinklig an einen Gurt mit Rechteckrohrquerschnitt angeschlossen |
|
|
|
|
|
|

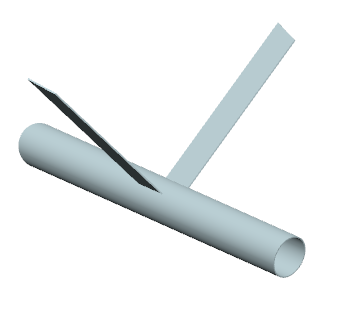

Bsp. T-Anschluss Kreisrohr-Bleche räumlich |
|
... zwei Streben mit Blechquerschnitten werden räumlich rechtwinklig an einen Gurt mit Kreisrohrprofil angeschlossen |
|
|
|
|

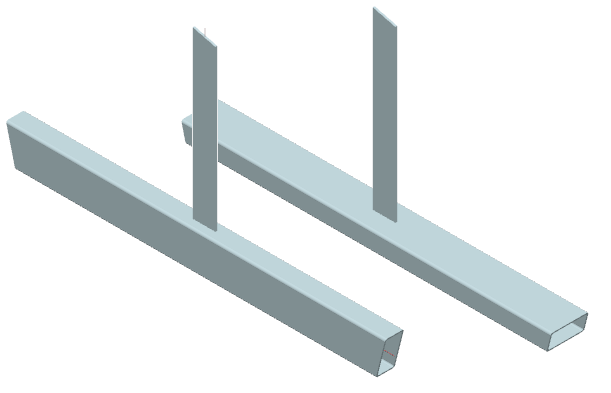

Bsp. T-Anschluss Rechteckrohr-Blech |
|
... eine Strebe mit Blechquerschnitt wird rechtwinklig an einen stehenden oder liegenden Gurt mit Rechteckrohrprofil angeschlossen |
|
|
|
|

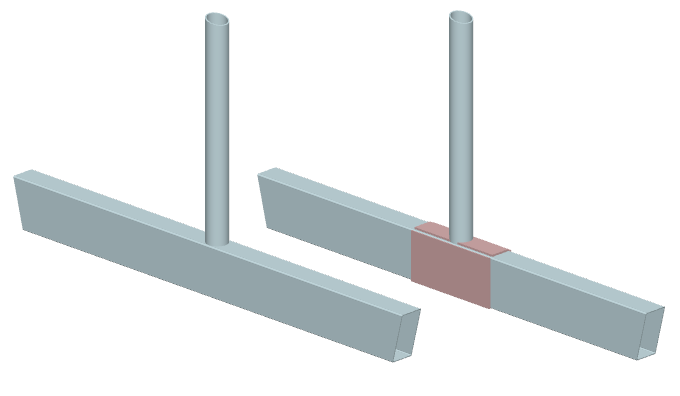

Bsp. T-Anschluss Rechteckrohr-Kreisrohr ohne und mit Gurt- und Seitenlamellen |
|
... eine Strebe mit Kreisrohrquerschnitt wird rechtwinklig an einen stehenden oder liegenden Gurt mit Rechteckrohrprofil angeschlossen, das durch Gurt- und/oder Seitenlamellen verstärkt werden kann |
|
|
|
|

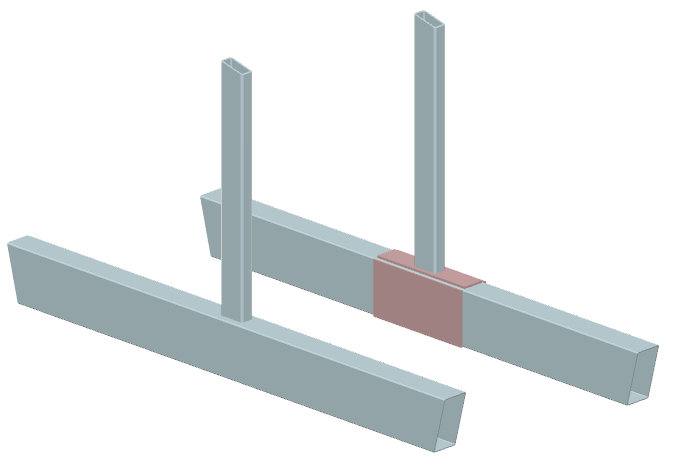

Bsp. T-Anschluss Rechteckrohr-Rechteckrohr ohne und mit Gurt- und Seitenlamellen |
|
... eine Strebe mit Rechteckrohrquerschnitt wird rechtwinklig an einen stehenden oder liegenden Gurt mit Rechteckrohrprofil angeschlossen, das durch Gurt- und/oder Seitenlamellen verstärkt werden kann |
|
|
|
|

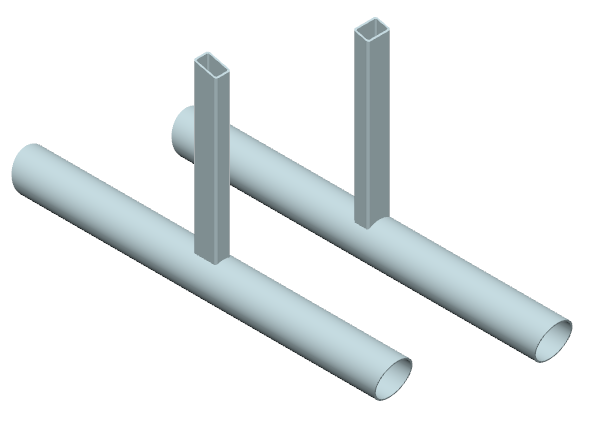

Bsp. T-Anschluss Kreisrohr-Rechteckrohr |
|
... eine Strebe mit Rechteckrohrquerschnitt wird rechtwinklig an einen Gurt mit Kreisrohrquerschnitt angeschlossen |
|
|
|
|
Bsp. T-Anschluss Kreisrohr-Rechteckrohre räumlich |
|
... zwei Streben mit Rechteckrohrquerschnitt werden rechtwinklig an einen Gurt mit Kreisrohrquerschnitt angeschlossen |
|
|
|
|

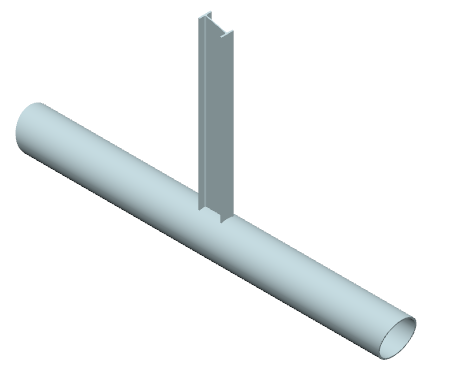

Bsp. T-Anschluss Kreisrohr-I-Profil |
|
... eine Strebe mit I-Profil wird rechtwinklig an einen Gurt mit Kreisrohrquerschnitt angeschlossen |
|
|
|
|

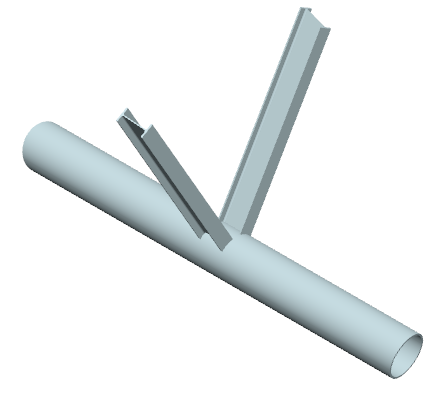

Bsp. T-Anschluss Kreisrohr-I-Profile räumlich |
|
... zwei Streben mit I-Profil werden rechtwinklig an einen Gurt mit Kreisrohrquerschnitt angeschlossen |
|
|
|
|

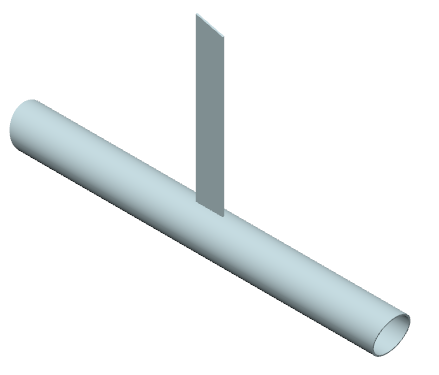

Bsp. T-Anschluss Kreisrohr-Blech |
|
... eine Strebe mit Blechquerschnitt wird rechtwinklig an einen Gurt mit Kreisrohrquerschnitt angeschlossen |
|
|
|
|

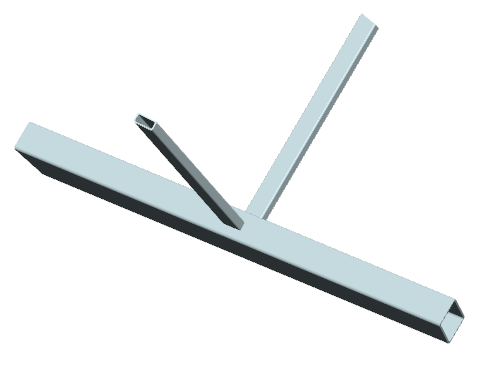

Bsp. T-Anschluss Rechteckrohr-Rechteckrohre räumlich |
|
... zwei Streben mit Rechteckrohrquerschnitt werden rechtwinklig an einen Gurt mit Rechteckrohrquerschnitt angeschlossen |
|
|
|
|

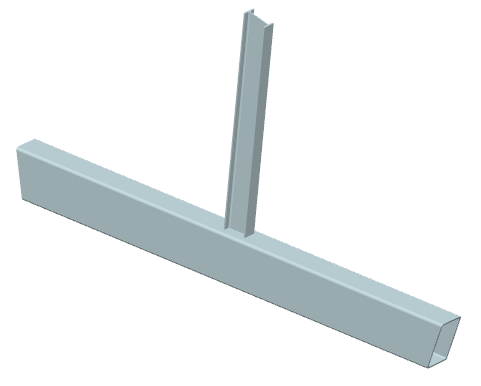

Bsp. T-Anschluss Rechteckrohr-I-Profil |
|
... eine Strebe mit I-Querschnitt wird rechtwinklig an einen Gurt mit Rechteckrohrquerschnitt angeschlossen |
|
|
|
|

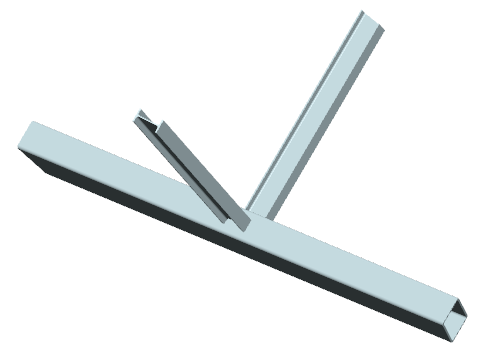

Bsp. T-Anschluss Rechteckrohr-I-Profile räumlich |
|
... zwei Streben mit I-Querschnitt werden rechtwinklig an einen Gurt mit Rechteckrohrquerschnitt angeschlossen |
|
|
|
|

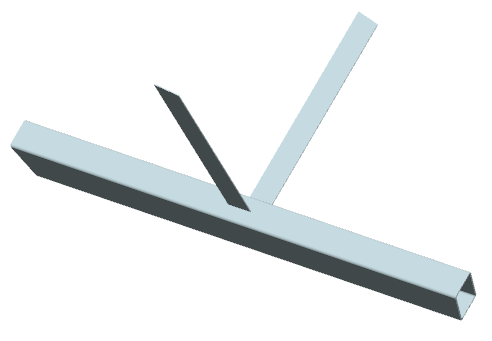

Bsp. T-Anschluss Rechteckrohr-Bleche räumlich |
|
... zwei Streben mit Blechquerschnitt werden rechtwinklig an einen Gurt mit Rechteckrohrquerschnitt angeschlossen |
|
|
|
|

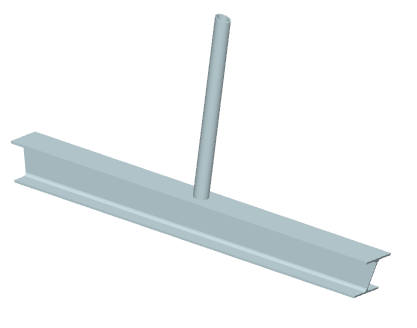

Bsp. T-Anschluss I-Profil-Kreisrohr |
|
... eine Strebe mit Kreisrohrquerschnitt wird rechtwinklig an einen Gurt mit I-Profil angeschlossen |
|
|
|
|
Bsp. T-Anschluss I-Profil-Rechteckrohr |
|
... eine Strebe mit Rechteckrohrquerschnitt wird rechtwinklig an einen Gurt mit I-Profil angeschlossen |
|
|
|
|
|
|
|
Es können hier nicht alle Variationsmöglichkeiten von Y-Anschlüssen gezeigt werden! |
|
Y-Anschlüsse entspr. DIN EN 1993-1-8 können |
|
nur eben ausgeführt werden |
|
|
Gurt-Streben-Kombinationen können sein |
|
|
|
Rechteckrohr mit Kreis- und Rechteckrohr |
|
|
I-Profil mit Kreis- und Rechteckrohr |
|
|
|
|
|
Rechteckrohre können als Gurt- und Strebenquerschnitte auch um 90° gedreht werden |
|
|
Rechteckrohre können durch Gurt- und/oder Seitenwandlamellen verstärkt werden |
|
|
Gurte mit I-Profil können durch Stegsteifen verstärkt werden |
|
|
die Profile können dem Profilmanager entnommen oder parametrisiert beschrieben werden |
|
|
|
|
Die nachfolgenden Abbildungen zeigen Y-Anschlüsse von |
|
|
Gurt Kreisrohr an Strebe ,,, |
|
|
|
|
Gurt Rechteckrohr an Strebe ,,, |
|
|
|
|
Gurt I-Profil an Strebe ,,, |
|
|
|
|
|
|
|
|
|
|

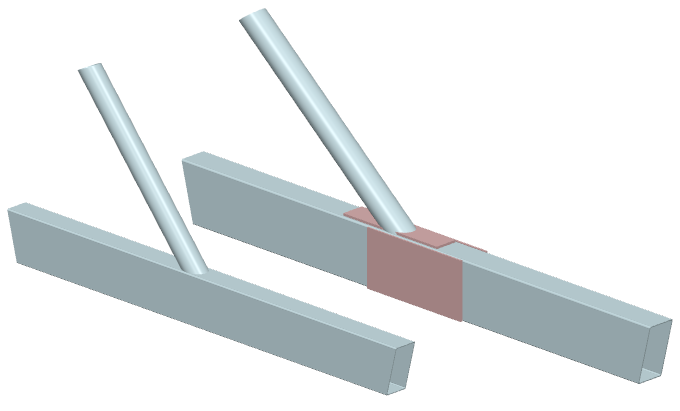

Bsp. Y-Anschluss Rechteckrohr-Kreisrohr ohne und mit Gurt- und Seitenlamellen |
|
... eine Strebe mit Kreisrohrquerschnitt wird unter einem Winkel an einen stehenden oder liegenden Gurt mit Rechteckrohrprofil angeschlossen, das durch Gurt- und/oder Seitenlamellen verstärkt werden kann |
|
|
|
|

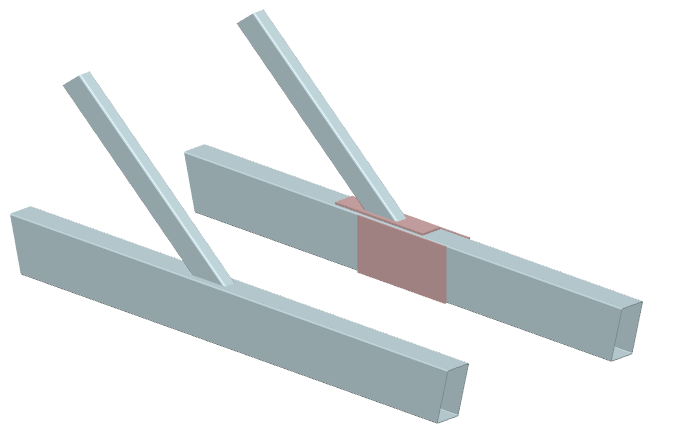

Bsp. Y-Anschluss Rechteckrohr-Rechteckrohr ohne und mit Gurt- und Seitenlamellen |
|
... eine Strebe mit Rechteckrohrquerschnitt wird unter einem Winkel an einen stehenden oder liegenden Gurt mit Rechteckrohrprofil angeschlossen, das durch Gurt- und/oder Seitenlamellen verstärkt werden kann |
|
|
|
|

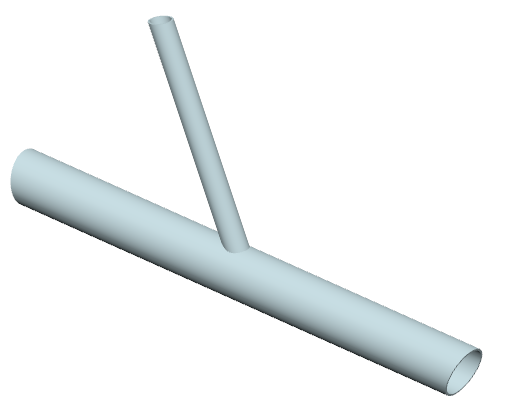

Bsp. Y-Anschluss Kreisrohr-Kreisrohr |
|
... eine Strebe mit Kreisrohrquerschnitt wird unter einem Winkel an einen Gurt mit Kreisrohrquerschnitt angeschlossen |
|
|
|
|

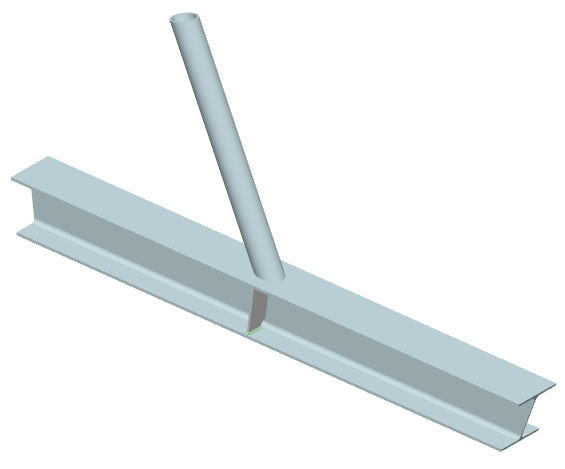

Bsp. Y-Anschluss I-Profil-Kreisrohr |
|
... eine Strebe mit Kreisrohrquerschnitt wird unter einem Winkel an einen Gurt mit I-Profil angeschlossen |
|
|
|
|

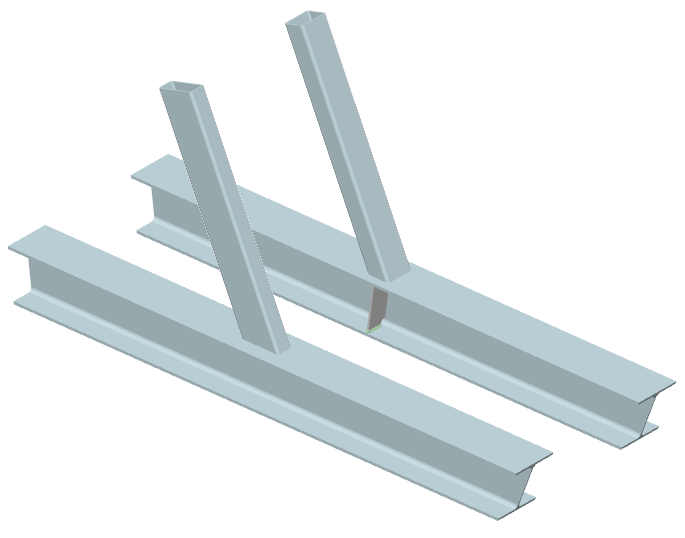

Bsp. Y-Anschluss I-Profil-Rechteckrohr |
|
... eine Strebe mit Rechteckrohrquerschnitt wird unter einem Winkel an einen Gurt mit I-Profil angeschlossen |
|
|
|
|
|
|
|
Es können hier nicht alle Variationsmöglichkeiten von X-Anschlüssen gezeigt werden! |
|
X-Anschlüsse entspr. DIN EN 1993-1-8 können |
|
eben und räumlich ausgeführt werden |
|
|
Gurt-Streben-Kombinationen können sein |
|
Kreisrohr mit Kreis- und Rechteckrohr, Blech und I-Profil |
|
|
Rechteckrohr mit Kreis- und Rechteckrohr |
|
|
I-Profil mit Kreis- und Rechteckrohr |
|
|
|
|
|
Rechteckrohre können als Gurt- und Strebenquerschnitte auch um 90° gedreht werden |
|
|
Rechteckrohre können durch Gurt- und/oder Seitenwandlamellen verstärkt werden |
|
|
Gurte mit I-Profil können durch Stegsteifen verstärkt werden |
|
|
die Profile können dem Profilmanager entnommen oder parametrisiert beschrieben werden |
|
|
|
|
Die nachfolgenden Abbildungen zeigen X-Anschlüsse von |
|
|
Gurt Kreisrohr an Streben ,,, |
|
|
|
|
Gurt Rechteckrohr an Streben ,,, |
|
|
|
|
Gurt I-Profil an Streben ,,, |
|
|
|
|
|
Gurt Kreisrohr räumlich an Streben ,,, |
|
|
|
|
|
Gurt Rechteckrohr räumlich an Streben ,,, |
|
|
|
|
|
|
|
|

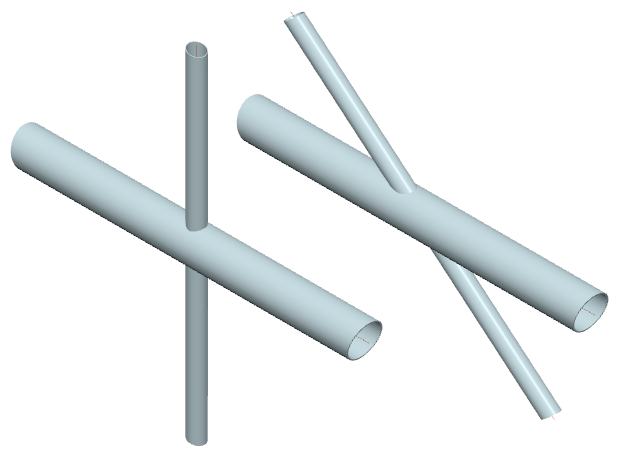

Bsp. X-Anschluss Kreisrohr-Kreisrohre |
|
... eine durchlaufende Strebe mit Kreisrohrquerschnitt wird rechtwinklig oder unter einem Winkel an einen Gurt mit Kreisrohrquerschnitt angeschlossen |
|
|
|
|

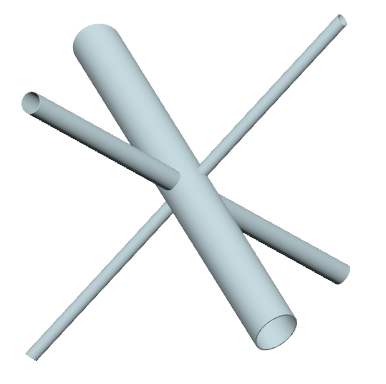

Bsp. X-Anschluss Kreisrohr-Kreisrohre räumlich |
|
... zwei durchlaufende Streben mit (verschiedenen) Kreisrohrquerschnitten werden räumlich an einen Gurt mit
Kreisrohrquerschnitt angeschlossen |
|
|
|
|

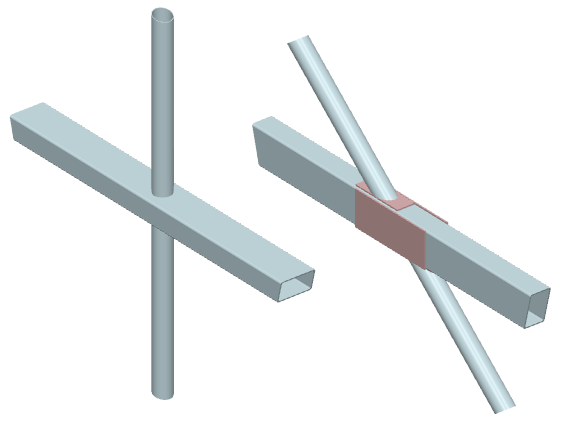

Bsp. X-Anschluss Rechteckrohr-Kreisrohre |
|
... eine durchlaufende Strebe mit Kreisrohrquerschnitt wird rechtwinklig oder unter einem Winkel an einen Gurt mit stehendem oder liegendem Rechteckquerschnitt angeschlossen, der durch Gurt- und/oder Seitenlamellen verstärkt sein kann |
|
|
|
|

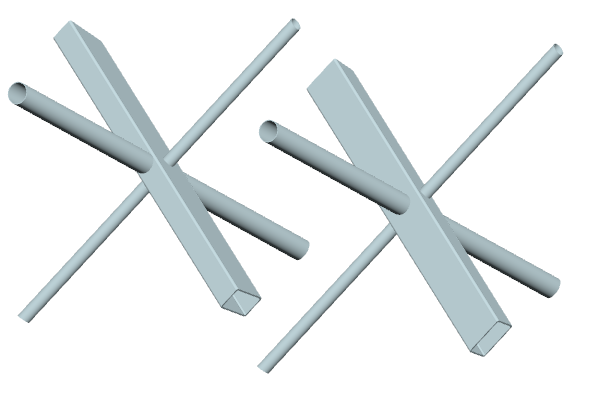

Bsp. X-Anschluss Rechteckrohr-Kreisrohre räumlich |
|
... zwei durchlaufende Streben mit (verschiedenen) Kreisrohrquerschnitten werden räumlich an einen Gurt mit stehendem oder liegendem Rechteckrohrquerschnitt angeschlossen |
|
|
|
|

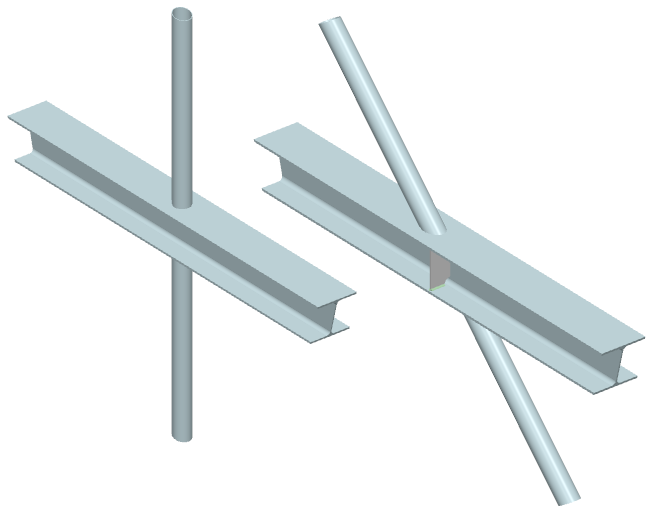

Bsp. X-Anschluss I-Profil-Kreisrohre |
|
... eine durchlaufende Strebe mit Kreisrohrquerschnitt wird rechtwinklig oder unter einem Winkel an einen Gurt mit
I-Profilquerschnitt angeschlossen, der durch Stegsteifen verstärkt sein kann |
|
|
|
|
Bsp. X-Anschluss Kreisrohr-Rechteckrohre |
|
... eine durchlaufende Strebe mit Rechteckrohrquerschnitt wird rechtwinklig oder unter einem Winkel an einen Gurt mit Kreisrohrquerschnitt angeschlossen |
|
|
|
|

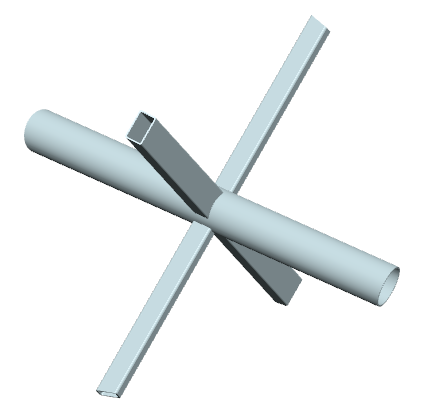

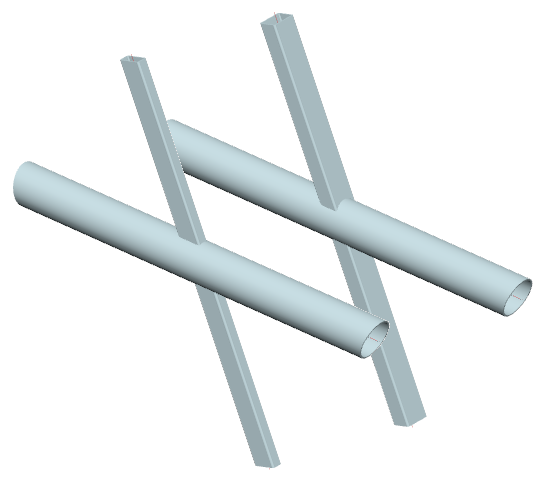

Bsp. X-Anschluss Kreisrohr-Rechteckrohre räumlich |
|
... zwei durchlaufende Streben mit (verschiedenem u. ggf. gedrehtem) Rechteckrohrquerschnitt werden rechtwinklig an einen
Gurt mit Kreisrohrquerschnitt angeschlossen |
|
|
|
|

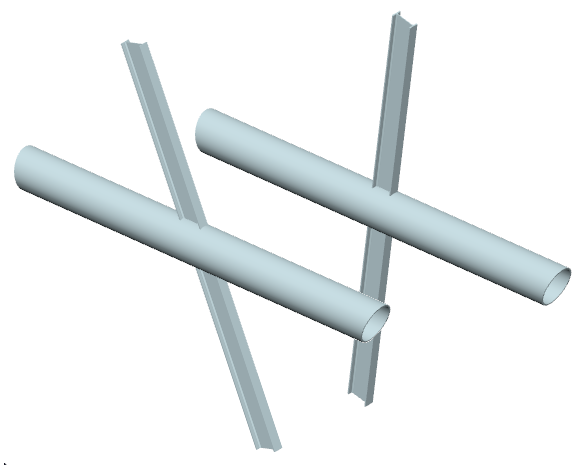

Bsp. X-Anschluss Kreisrohr-I-Profile |
|
... eine durchlaufende Strebe mit I-Profilquerschnitt wird rechtwinklig oder unter einem Winkel an einen Gurt mit Kreisrohrquerschnitt angeschlossen |
|
|
|
|

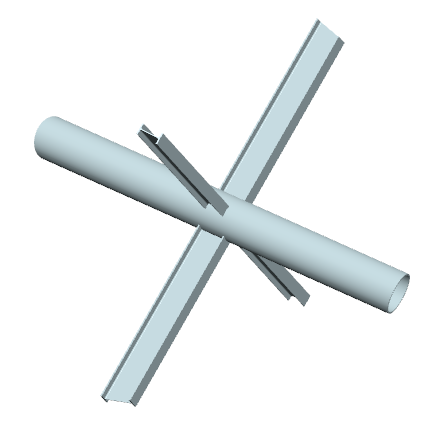

Bsp. X-Anschluss Kreisrohr-I-Profile räumlich |
|
... zwei durchlaufende Streben mit (verschiedenem) I-Profilquerschnitt werden rechtwinklig an einen
Gurt mit Kreisrohrquerschnitt angeschlossen |
|
|
|
|

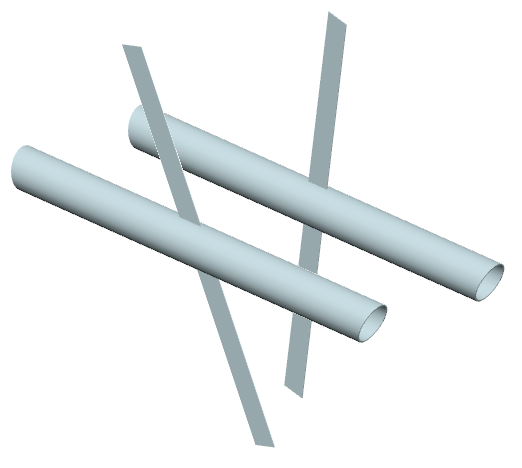

Bsp. X-Anschluss Kreisrohr-Bleche |
|
... eine durchlaufende Strebe mit Blechquerschnitt wird rechtwinklig oder unter einem Winkel an einen Gurt mit Kreisrohrquerschnitt angeschlossen |
|
|
|
|

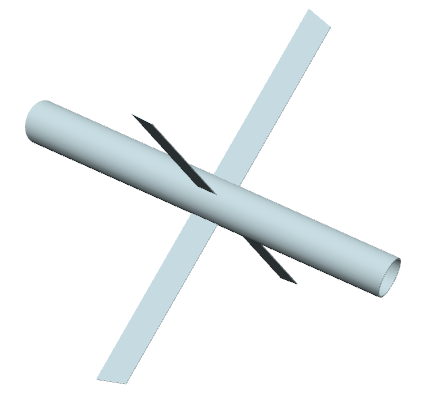

Bsp. X-Anschluss Kreisrohr-Bleche räumlich |
|
... zwei durchlaufende Streben mit (unterschiedlichem) Blechquerschnitt werden rechtwinklig an einen Gurt mit Kreisrohrquerschnitt angeschlossen |
|
|
|
|
Bsp. X-Anschluss Rechteckrohr-Rechteckrohre |
|
... eine durchlaufende Strebe mit (gedrehtem) Rechteckrohrquerschnitt wird rechtwinklig oder unter einem Winkel an einen Gurt mit (gedrehtem) Rechteckrohrquerschnitt angeschlossen |
|
|
|
|

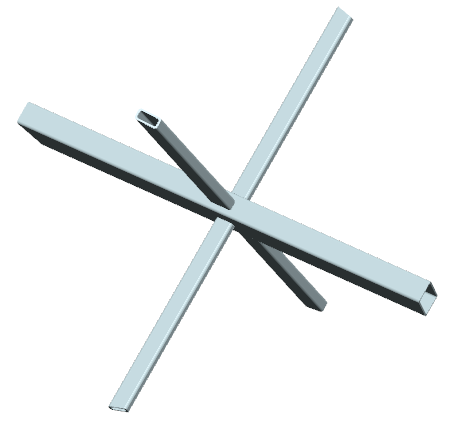

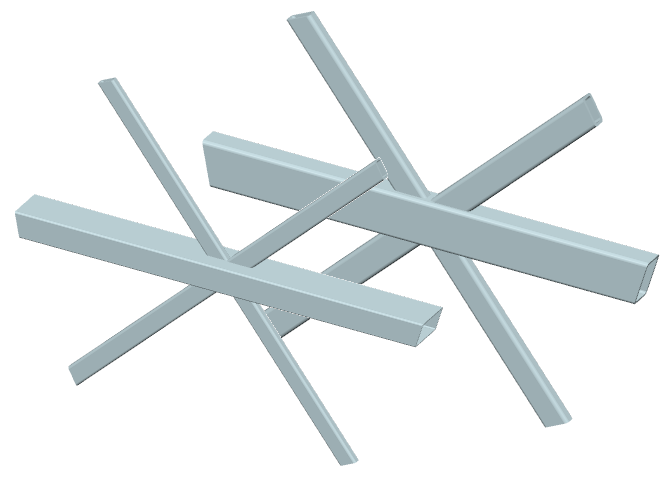

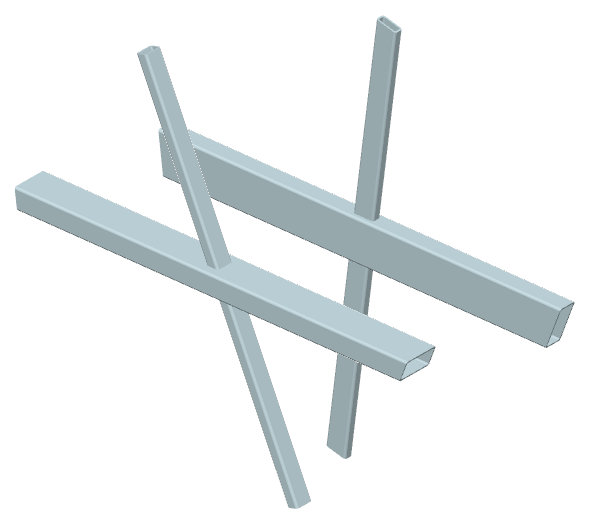

Bsp. X-Anschluss Rechteckrohr-Rechteckrohre räumlich |
|
... zwei durchlaufende Streben mit (unterschiedlichem) Rechteckrohrquerschnitt werden rechtwinklig an einen Gurt mit Rechteckrohrquerschnitt angeschlossen |
|
|
|
|

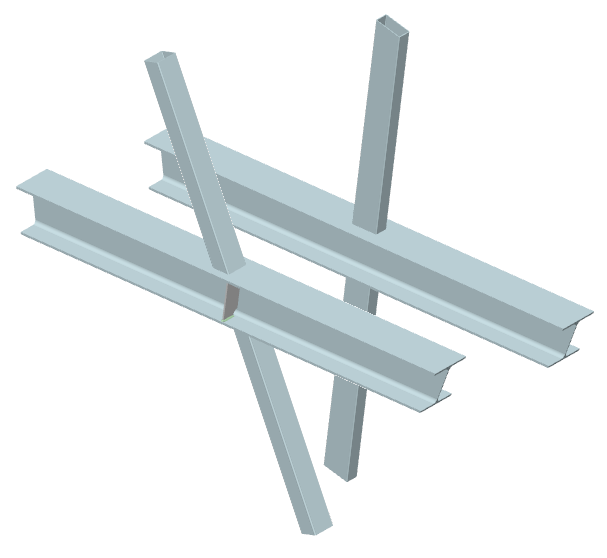

Bsp. X-Anschluss I-Profil-Rechteckrohre |
|
... eine durchlaufende Strebe mit (ggf. gedrehtem) Rechteckrohrquerschnitt wird rechtwinklig oder unter einem Winkel an einen Gurt mit I-Profilquerschnitt angeschlossen |
|
|
|
|
|
|
|

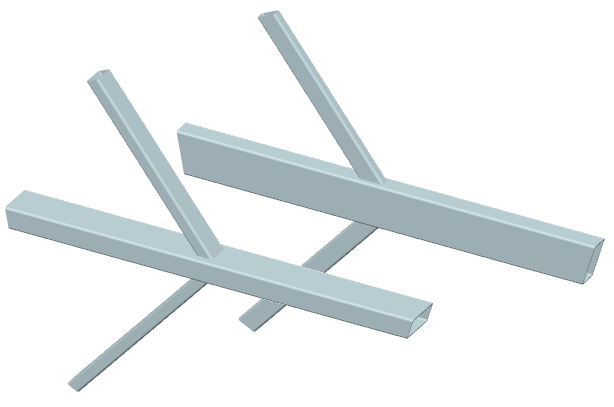

Es können hier nicht alle Variationsmöglichkeiten von K- und N-Anschlüssen gezeigt werden! |
|
K- und N-Anschlüsse unterscheiden sich dadurch, dass beim N-Anschluss eine Strebe senkrecht zur Gurtstabachse steht. |
K- und N-Anschlüsse entspr. DIN EN 1993-1-8 können |
|
eben und räumlich ausgeführt werden |
|
|
Gurt-Streben-Kombinationen können sein |
|
|
|
Rechteckrohr mit Kreis- und Rechteckrohr, Blech und I-Profil |
|
|
I-Profil mit Kreis- und Rechteckrohr |
|
|
U-Profil mit Kreis- und Rechteckrohr |
|
|
|
|
|
Rechteckrohre können als Gurt- und Strebenquerschnitte auch um 90° gedreht werden |
|
|
Rechteckrohre können durch Gurt- und/oder Seitenwandlamellen verstärkt werden |
|
|
Gurte mit I-Profil können durch Stegsteifen verstärkt werden |
|
|
die Profile können dem Profilmanager entnommen oder parametrisiert beschrieben werden |
|
|
die Streben können sich überlappen oder einen Spalt bilden |
|
|
|
|
Die nachfolgenden Abbildungen zeigen K- und N-Anschlüsse von |
|
|
Gurt Kreisrohr an Streben ,,, |
|
|
|
|
Gurt Rechteckrohr an Streben ,,, |
|
|
|
|
Gurt I-Profil an Streben ,,, |
|
|
|
|
|
Gurt U-Profil an Streben ,,, |
|
|
|
|
|
Gurt Kreisrohr räumlich an Streben ,,, |
|
|
|
|
|
Gurt Rechteckrohr räumlich an Streben ,,, |
|
|
|
|
|
|
|
|

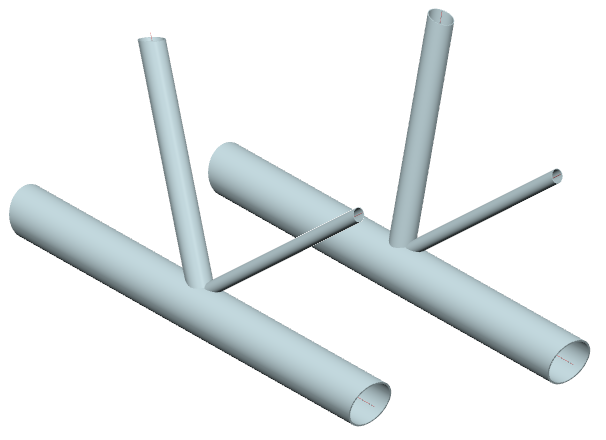

Bsp. K- und N-Anschluss Kreisrohr-Kreisrohre |
|
... zwei Streben mit (unterschiedlichen) Kreisrohrquerschnitten werden unter verschiedenen Winkeln zur Gurtachse an einen Gurt mit Kreisrohrquerschnitt angeschlossen |
|
|
|
|

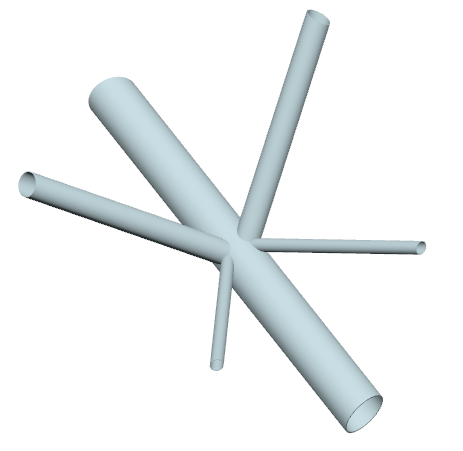

Bsp. K- und N-Anschluss Kreisrohr-Kreisrohre räumlich |
|
... zwei Strebenpaare mit (unterschiedlichen) Kreisrohrquerschnitten werden (unter verschiedenen Winkeln
zur Gurtachse)
an einen Gurt mit Kreisrohrquerschnitt angeschlossen |
|
|
|
|

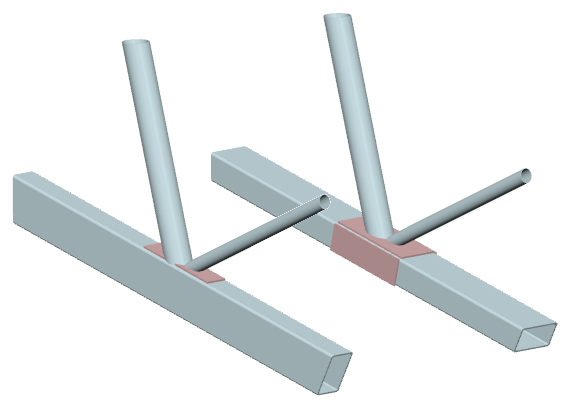

Bsp. K- und N-Anschluss Rechteckrohr-Kreisrohre |
|
... zwei Streben mit (unterschiedlichen) Kreisrohrquerschnitten werden unter verschiedenen Winkeln an einen Gurt mit Rechteckrohrquerschnitt angeschlossen, der stehend oder liegend durch Gurt- und/oder Seitenlamellen verstärkt werden kann |
|
|
|
|

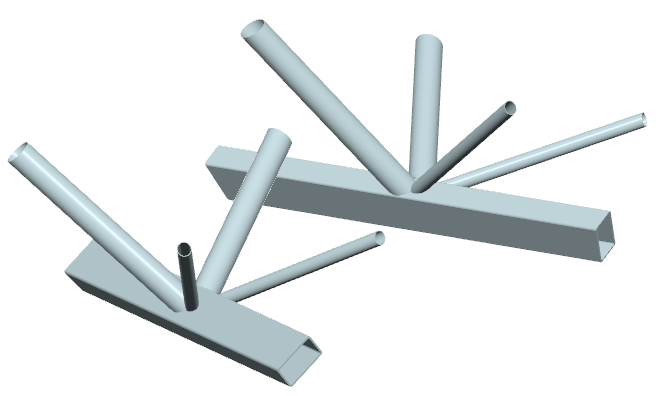

Bsp. K- und N-Anschluss Rechteckrohr-Kreisrohre räumlich |
|
... zwei Strebenpaare mit (unterschiedlichen) Kreisrohrquerschnitten werden unter verschiedenen Winkeln an einen Gurt mit Rechteckrohrquerschnitt angeschlossen |
|
|
|
|

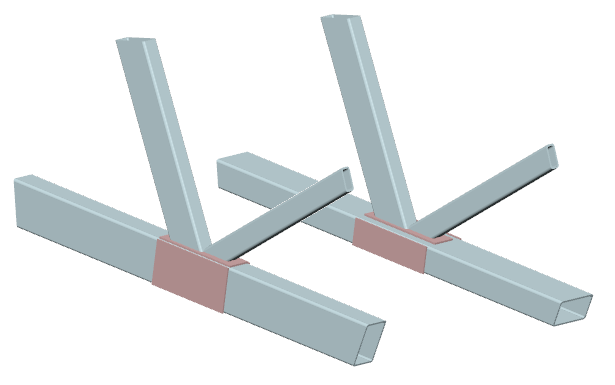

Bsp. K- und N-Anschluss Rechteckrohr-Rechteckrohre |
|
... zwei Streben mit (unterschiedlichen) Rechteckrohrquerschnitten werden unter verschiedenen Winkeln an einen Gurt mit Rechteckrohrquerschnitt angeschlossen, der stehend oder liegend durch Gurt- und/oder Seitenlamellen verstärkt werden kann |
|
|
|
|

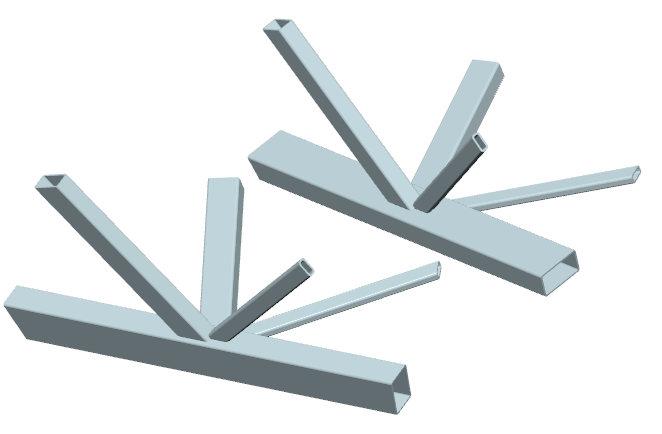

Bsp. K- und N-Anschluss Rechteckrohr-Rechteckrohre räumlich |
|
... zwei Strebenpaare mit (unterschiedlichen) Rechteckquerschnitten werden unter verschiedenen Winkeln an einen Gurt mit Rechteckrohrquerschnitt angeschlossen |
|
|
|
|

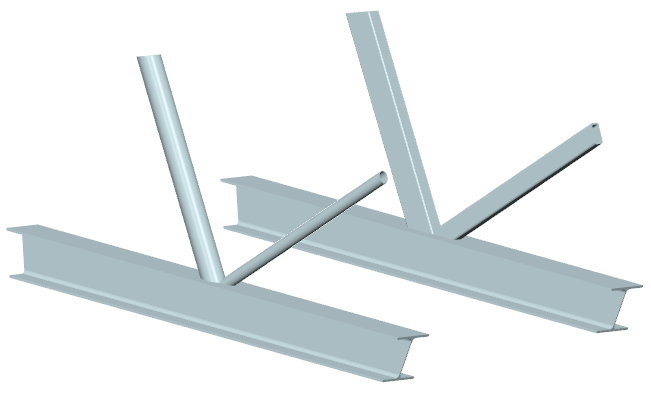

Bsp. K- und N-Anschluss I-Profil-Kreis- oder Rechteckrohre |
|
... zwei Streben mit (unterschiedlichen) Rechteck- oder Kreisrohrquerschnitten werden unter verschiedenen Winkeln an einen Gurt mit I-Profil angeschlossen |
|
|
|
|

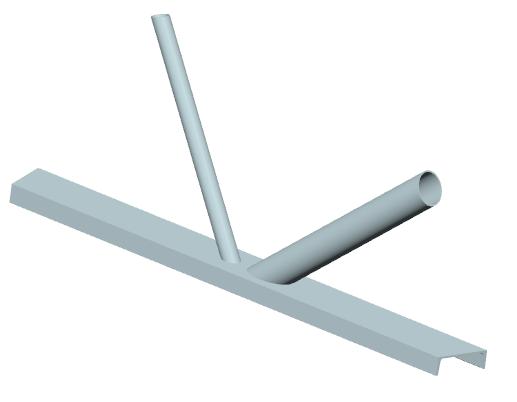

Bsp. K- und N-Anschluss U-Profil-Kreisrohre |
|
... zwei Streben mit (unterschiedlichen) Kreisrohrquerschnitten werden unter verschiedenen Winkeln
an einen Gurt mit U-Profil angeschlossen |
|
|
|
|

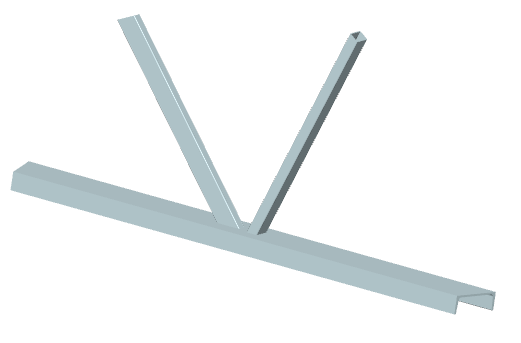

Bsp. K- und N-Anschluss U-Profil-Rechteckrohre |
|
... zwei Streben mit (unterschiedlichen, stehenden oder liegenden) Recheckrohrquerschnitten werden rechtwinklig oder unter einem Winkel an einen Gurt mit U-Profilquerschnitt angeschlossen |
|
|
|
|
|
|
|

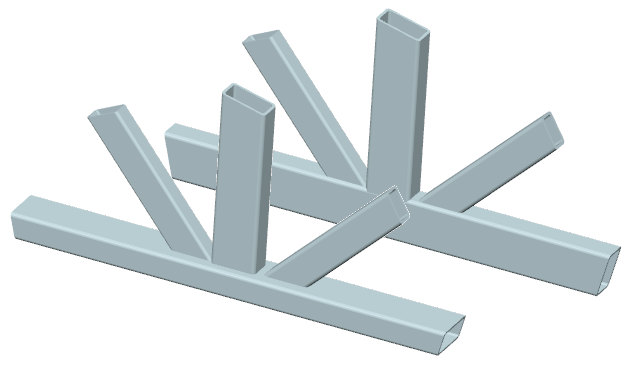

Es können hier nicht alle Variationsmöglichkeiten von KT-Anschlüssen gezeigt werden! |
|
KT-Anschlüsse entspr. DIN EN 1993-1-8 können |
|
eben und räumlich ausgeführt werden |
|
|
Gurt-Streben-Kombinationen können sein |
|
|
|
Rechteckrohr mit Rechteckrohr |
|
|
|
|
|
Rechteckrohre können als Gurt- und Strebenquerschnitte auch um 90° gedreht werden |
|
|
die Profile können dem Profilmanager entnommen oder parametrisiert beschrieben werden |
|
|
die Streben dürfen sich nicht überlappen |
|
|
|
|
Die nachfolgenden Abbildungen zeigen KT-Anschlüsse von |
|
|
Gurt Kreisrohr an Streben ,,, |
|
|
|
|
Gurt Rechteckrohr an Streben ,,, |
|
|
|
|
Gurt Kreisrohr räumlich an Streben ,,, |
|
|
|
|
|
Gurt Rechteckrohr räumlich an Streben ,,, |
|
|
|
|
|
|
|
|

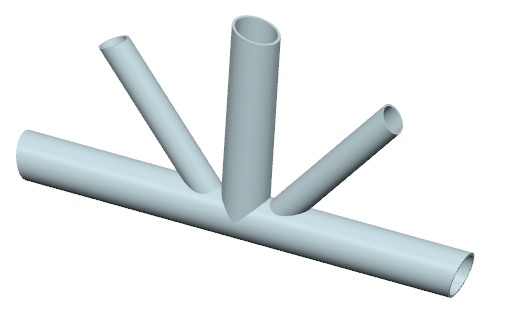

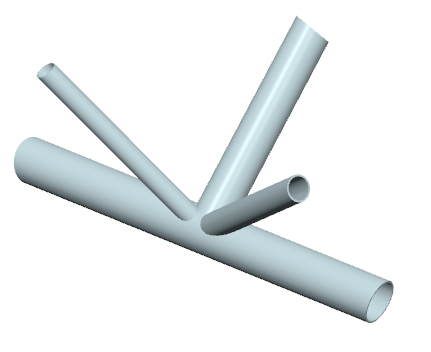

Bsp. KT-Anschluss Kreisrohr-Kreisrohre |
|
... drei Streben mit (unterschiedlichen) Kreisrohrquerschnitten werden unter drei (unterschiedlichen) Winkeln
an einen Gurt mit Kreisrohrquerschnitt angeschlossen |
|
|
|
|
Bsp. KT-Anschluss Kreisrohr-Kreisrohre räumlich |
|
... drei Streben mit (unterschiedlichen) Kreisrohrquerschnitten werden rechtwinklig und unter drei (unterschiedlichen) Winkeln
an einen Gurt mit Kreisrohrquerschnitt angeschlossen. Im räumlichen Anschluss wird die rechtwinklige Strebe um einen Winkel aus der Ebene gedreht. |
|
|
|
|
Bsp. KT-Anschluss Rechteckrohr-Rechteckrohre |
|
... drei Streben mit (unterschiedlichen) Rechteckrohrquerschnitten werden unter drei (unterschiedlichen) Winkeln
an einen Gurt mit (stehendem oder liegendem) Rechteckrohrquerschnitt angeschlossen |
|
|
|
|

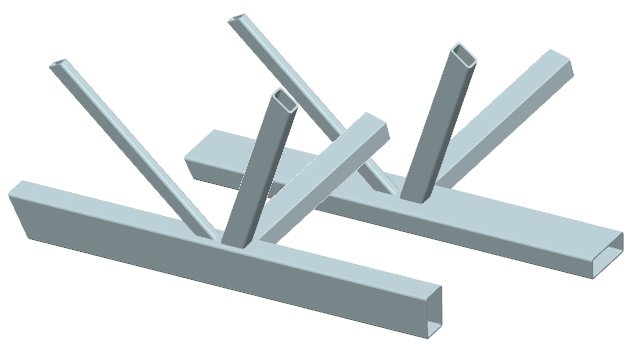

Bsp. KT-Anschluss Rechteckrohr-Rechteckrohre räumlich |
|
... drei Streben mit (unterschiedlichen) Rechteckrohrquerschnitten werden unter drei (unterschiedlichen) Winkeln
an einen Gurt mit (stehendem oder liegendem) Rechteckrohrquerschnitt angeschlossen |
|
|
|
|
|
|
|
Es können hier nicht alle Variationsmöglichkeiten von DY-Anschlüssen gezeigt werden! |
|
DY-Anschlüsse entspr. DIN EN 1993-1-8 können |
|
nur eben ausgeführt werden |
|
|
Gurt-Streben-Kombinationen können sein |
|
|
|
Rechteckrohr Rechteckrohr |
|
|
|
|
|
Rechteckrohre können als Gurt- und Strebenquerschnitte auch um 90° gedreht werden |
|
|
die Profile können dem Profilmanager entnommen oder parametrisiert beschrieben werden |
|
|
|
|
Die nachfolgenden Abbildungen zeigen DY-Anschlüsse von |
|
|
Gurt Kreisrohr an Streben ,,, |
|
|
|
|
Gurt Rechteckrohr an Streben ,,, |
|
|
|
|
|
|
|

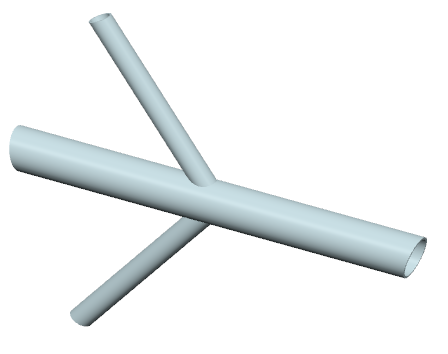

Bsp. DY-Anschluss Kreisrohr-Kreisrohre |
|
... zwei Streben mit gleichem Kreisrohrquerschnitt werden unter einem Winkel
beidseits an einen Gurt mit
Kreisrohrquerschnitt angeschlossen |
|
|
|
|
Bsp. DY-Anschluss Rechteckrohr-Rechteckrohre |
|
... zwei Streben mit gleichem (stehendem oder liegendem) Rechteckrohrquerschnitt werden unter einem Winkel
beidseits an einen Gurt mit (stehendem oder liegendem) Rechteckrohrquerschnitt angeschlossen |
|
|
|
|
|
|
|
Es können hier nicht alle Variationsmöglichkeiten von DK-Anschlüssen gezeigt werden! |
|
DK-Anschlüsse entspr. DIN EN 1993-1-8 können |
|
nur eben ausgeführt werden |
|
|
Gurt-Streben-Kombinationen können sein |
|
|
|
Rechteckrohr mit Rechteckrohr |
|
|
|
|
|
Rechteckrohre können als Gurt- und Strebenquerschnitte auch um 90° gedreht werden |
|
|
die Profile können dem Profilmanager entnommen oder parametrisiert beschrieben werden |
|
|
die Streben dürfen sich nicht überlappen |
|
|
|
|
Die nachfolgenden Abbildungen zeigen DK-Anschlüsse von |
|
|
Gurt Kreisrohr an Streben ,,, |
|
|
|
|
Gurt Rechteckrohr an Streben ,,, |
|
|
|
|
|
|
|

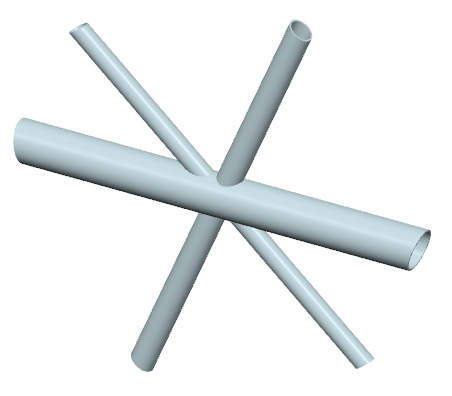

Bsp. DK-Anschluss Kreisrohr-Kreisrohre |
|
... zwei Streben mit (unterschiedlichen) Kreisrohrquerschnitten werden unter zwei Winkeln
beidseits an einen Gurt mit
Kreisrohrquerschnitt angeschlossen |
|
|
|
|
Bsp. DK-Anschluss Rechteckrohr-Rechteckrohre |
|
... zwei Streben mit (unterschiedlichen, stehenden oder liegenden) Rechteckrohrquerschnitten werden unter zwei Winkeln
beidseits an einen Gurt mit (stehendem oder liegendem) Rechteckrohrquerschnitt angeschlossen |
|
|
|
|
|
|
zur Hauptseite 4H-EC3HK, Hohlprofilknoten |
|
|
|
|
