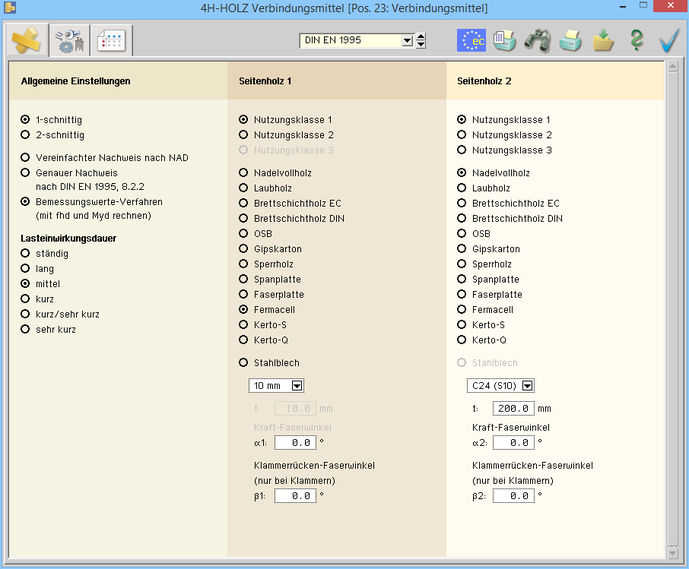

Das Haupteingabefenster enthält drei Registerblätter, in denen die Eingabe der Parameter erfolgt.
1. Register Material................
2. Register Verbindungsmittel
3. Register Tabellenmodus
Bild vergrößern
Neben den Karteireitern befinden sich sechs Knöpfe, über die die wichtigsten Programmfunktionen
gesteuert werden.

über die Listbox kann gewählt werden, ob nach der DIN 1052:2008 oder nach
DIN EN 1995:2010 bemessen werden soll

über diesen Button wird das Auswahl- und Verwaltungsfenster zu den Normen des Eurocodes und der zugehörigen nationalen Anwendungsdokumente geöffnet

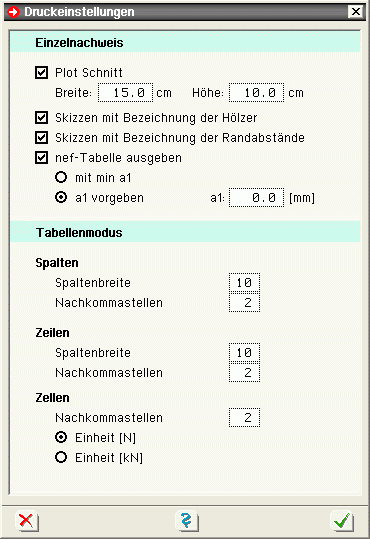

der nebenstehend dargestellte Button öffnet das Fenster zur Eingabe der Druckeinstellungen
Auf Wunsch wird ein Schnitt durch die Bauteile mit Darstellung des Verbindungsmittels in den vorgegebenen Abmessungen in der Druckliste ausgegeben.
Der Maßstab wird entsprechend den vorgegebenen Abmessungen automatisch vom Programm ermittelt.

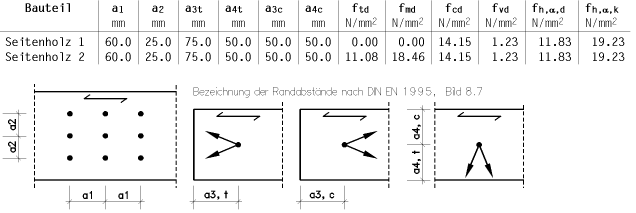

Zur Erklärung der Bezeichnungen kann eine erläuternde Skizze ausgegeben werden, die [1], Bild 41, entspricht.

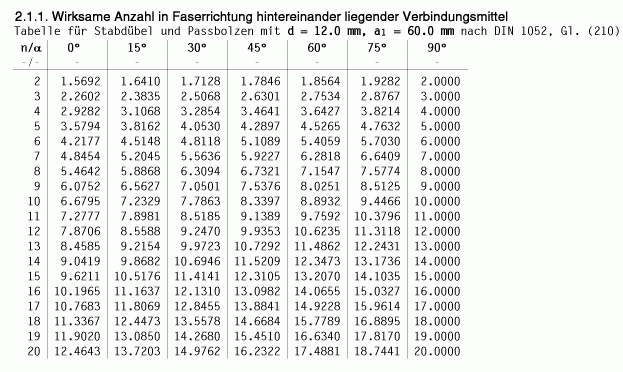

Sind mehrere Verbindungsmittel in Faserrichtung hintereinander angeordnet, ist wegen der Spaltgefahr die wirksame Anzahl der Verbindungsmittel für Stabdübel und Passbolzen entspr.
[1], Gl. (210), oder für Ring- und Scheibendübel entspr. Gl. (265)
zu bestimmen.
In Gl. (210) geht neben dem Durchmesser der Abstand in Faserrichtung a1 ein.
Wird die Option mit min a1 gewählt, wird vom Programm automatisch der minimale Abstand a1 eingesetzt.
Alternativ kann der vorhandene Wert a1 direkt eingegeben werden.
vorh a1 muss größer als min a1 sein.
Ein größerer vorhandener Wert von a1 bewirkt günstigere Werte für nef.

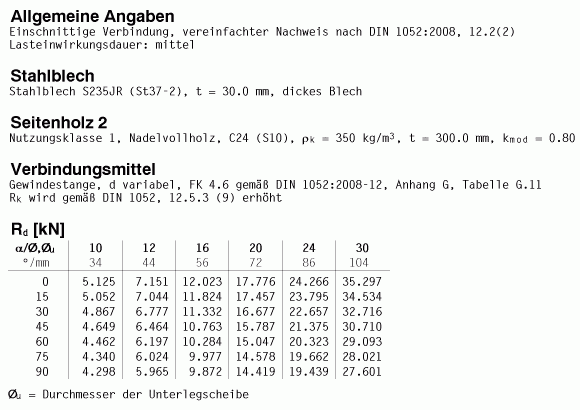

Im Tabellenmodus kann die Breite der Spalten und Zellen
festgelegt werden.
Die Nachkommastellen beziehen sich auf den Inhalt der Spaltenüberschriften.
Über diese Einstellung werden im Tabellenmodus die Breite der ersten Spalte und die Anzahl der Nachkommastellen in der ersten Spalte eingestellt.
Die Anzahl der Nachkommastellen der Ergebniswerte in den Zellen der Tabelle wird hier eingestellt.
Als Einheit für Kräfte kann zwischen kN und N gewählt werden.
Die Breite der Zellen ist gleich dem Wert, der unter dem Punkt
Spalten / Spaltenbreite eingestellt wurde.

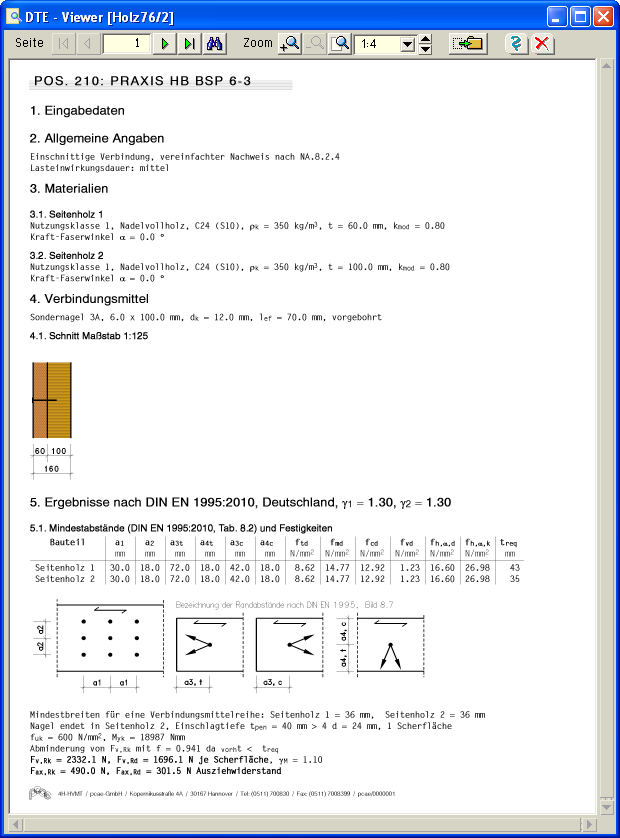

der nebenstehend dargestellte Button öffnet das Fenster der Druckvorschau

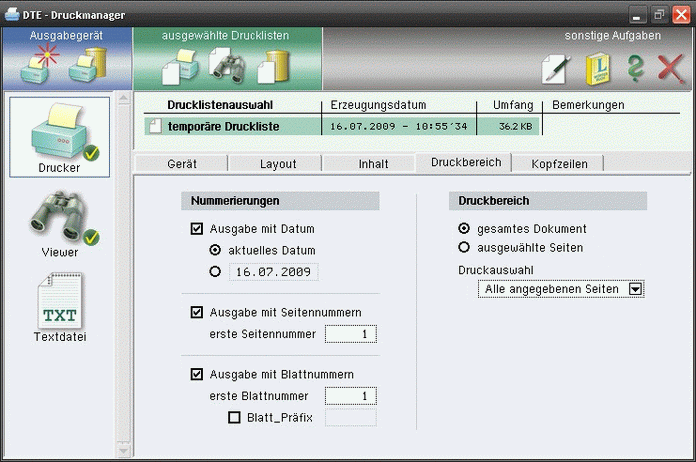

der dargestellte Button öffnet den Dialog zur Ausgabe des Druckdokumentes auf dem Drucker.
Im Register Inhalt kann zwischen deutsch- und englischsprachiger Ausgabe gewählt werden.
Die englischsprachige Druckausgabe gehört zum Standardlieferumfang des Programms.
... sichert die aktuellen Eingabedaten
... ruft die Hilfefunktion auf
... Verlassen des Programms
