das
System kann aus einem Einzelpfahl oder einer Anzahl
Pfähle (max. 38) bestehen |
|
![](../../../../templates/mini_schw_20.gif) |
die Pfähle können geneigt sein (Trennung der Neigung
in X- und Y-Richtung) |
|
![](../../../../templates/mini_schw_20.gif) |
je Pfahl ist ein anderer Durchmesser möglich |
|
![](../../../../templates/mini_schw_20.gif) |
der Pfahlkopfanschluss kann gelenkig oder biegesteif sein |
|
![](../../../../templates/mini_schw_20.gif) |
die exzentrischen Anschlüsse der Pfahlköpfe werden
automatisch ermittelt |
|
|
|
![](../../../../templates/titel/grundbau_titel/kopfplatte_blaudot.gif) |
|
![](../../../../templates/mini_schw_20.gif) |
die
lastverteilende Kopfplatte mit beliebiger polygonaler
Berandung wird als starr angenommen und
nicht bemessen |
|
|
|
![](../../../../templates/titel/grundbau_titel/bodenschichten_blaudot.gif) |
|
![](../../../../templates/mini_schw_20.gif) |
bis
zu neun Bodenschichten können erfasst werden |
|
![](../../../../templates/mini_schw_20.gif) |
die
(veränderlichen) Bettungsmoduln werden in X- und
Y-Richtung und für die Mantelreibung getrennt angegeben |
|
![](../../../../templates/mini_schw_20.gif) |
innerhalb
jeder Schicht und für jeden Bettungswert sind die
Veränderlichkeiten voneinander unabhängig |
|
|
|
![](../../../../templates/titel/grundbau_titel/bodenkennwerte_blaudot.gif) |
|
![](../../../../templates/mini_schw_20.gif) |
... zum
Nachweis der Abstützung mit separater Faktorisierung
für aktiven und passiven Erddruck sind anzugeben |
|
![](../../../../templates/mini_schw_20.gif) |
der
Sicherheitsbeiwert für den passiven Erddruck ist
vom Benutzer für Abschätzungen steuerbar |
|
![](../../../../templates/mini_schw_20.gif) |
Bodenpressung
und Erdwiderstand werden grafisch gegenübergestellt |
|
|
|
![](../../../../templates/titel/grundbau_titel/bettungskomb_blaudot.gif) |
|
![](../../../../templates/mini_schw_20.gif) |
durch
Faktorisierung des Bettungsverlaufs für X- und
Y-Bettung für jeden Pfahl sind beliebige
Bettungskombinationen erfassbar |
|
|
|
![](../../../../templates/titel/grundbau_titel/pfahlfusslagerung_blaudot.gif) |
|
![](../../../../templates/mini_schw_20.gif) |
... ist
starr oder elastisch in globaler oder pfahlparalleler
Richtung mit beliebiger Kombination der sechs
Freiheitsgrade möglich |
|
![](../../../../templates/mini_schw_20.gif) |
Lagerung
je Pfahl verschieden |
|
![](../../../../templates/mini_schw_20.gif) |
durch
unterschiedliche Längen und Fußhorizonte
der Pfähle kann die Einbindetiefe für jeden
Pfahl optimal
ermittelt werden |
|
![](../../../../templates/mini_schw_20.gif) |
Änderungs-,
Kopier- und Löschfunktionen und ein tabellarischer
Gesamtüberblick der Parameter aller Pfähle
mit Eingabemöglichkeit unterstützen die Systemeingabe |
|
![](../../../../templates/mini_schw_20.gif) |

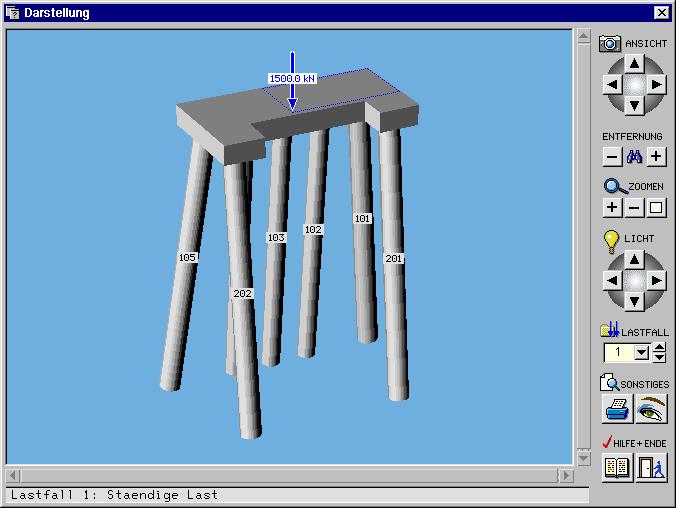

die
Pfahlgeometrie kann in 3D-Darstellung grafisch kontrolliert
werden |
|
|
|
![](../../../../templates/titel/bemessung_blaudot.gif) |
|
![](../../../../templates/mini_schw_20.gif) |
die
Bemessungsparameter sind für jeden Pfahl nach Beton-
und Stahlgüte sowie Bewehrungsdurchmesser
getrennt |
|
![](../../../../templates/mini_schw_20.gif) |
DIN
1045 1988: Biege- und Schubbemessung sowie Rissnachweis
sind enthalten |
|
![](../../../../templates/mini_schw_20.gif) |
Druckgliedkennzeichnung
für Mindestbewehrung aus Biegebemessung |
|
|
|
![](../../../../templates/titel/belastung.gif) |
|
![](../../../../templates/mini_schw_20.gif) |
die
beliebig im Raum angreifende Belastung wird automatisch
transformiert und extremiert |
|
![](../../../../templates/mini_schw_20.gif) |
die
Belastungseingabe erfolgt nach Lastfällen getrennt
mit Kennzeichnung zur automatischen Überlagerung
und Ermittlung der Bemessungsschnittgrößen |
|
![](../../../../templates/mini_schw_20.gif) |
Verkehrslasten
additiv und mit Ausschlussfunktion (z.B. Wind) |
|
![](../../../../templates/mini_schw_20.gif) |
Lastangriff
wird im globalen Koordinatensystem festgelegt |
|
![](../../../../templates/mini_schw_20.gif) |
Last-
und Rostgeometrie sind voneinander unabhängig;
damit ist keine Anpassung der Lastbeschreibung bei
Änderung des statischen Systems erforderlich |
|
![](../../../../templates/mini_schw_20.gif) |
grafische
Kontrolle der Belastung |
|
|
|
![](../../../../templates/titel/ausgabe_blaudot.gif) |
|
![](../../../../templates/mini_schw_20.gif) |
umfasst
die grafische Darstellung und tabellarische Zusammenstellung
der Schnittgrößen N, M und Q der
Einzellastfälle
und der extremierten Ergebnisse sowie der Bewehrung
aus Biege- und Schubbemessung |
|
![](../../../../templates/mini_schw_20.gif) |
Bodenpressung
und Erdwiderstand werden zum Nachweis der Abstützung
gegenübergestellt. Damit besteht eine schnelle
Kontrolle, ob die Pressung aktivierbar ist |
|
![](../../../../templates/mini_schw_20.gif) |
durch
Optionen Tabellen/Grafiken ist eine differenzierte Ausgabe
von Eingabe- und Ergebnisprotokoll möglich |
|
|
