4H-HORA ermittelt die horizontalen
und vertikalen Lasten auf Wände
und Stützen eines Geschosses. |
Tragelemente aus Stahlbeton werden
bemessen; für Mauerwerk, Stahlverbände
und Holztafeln wird die Tragfähigkeit nachgewiesen.
|
|
|
|
|
Bestellformular |
|
|
|
Auf dieser Seite werden nur die in Version 2011
zusätzlich enthaltenen neuen
Funktionen beschrieben. |
|
|
Summe der lotrechten Lasten |
|
|
Imperfektionslasten |
|
|
Erdbebenlasten |
|
|
Lagerreaktionen |
|
|
Labilitätszahlen |
|
|
Stahlbetonnachweise DIN 1045-1 oder EC
2 |
|
|
Farbausgabe |
|
|
|
Die vollständige Beschreibung
des Leistungsumfangs von 4H-HORA finden sie hier |
|
|
|
|
die Summe der lotrechten Lasten
wird ermittelt und ausgegeben |
|
|
|
Aus den Einwirkungen der ständigen
Lasten, Verkehrslasten, Schneelasten etc. werden
die resultierenden Kräfte (ΣV) inklusive
ihrer Lage (Massenschwerpunkt) in unterschiedlichen
Kombinationen ermittelt und ausgegeben. |
Abgesehen vom allgemeinen Interesse
stellen diese Zahlen wichtige Eingangsparameter
für die Ermittlung der Imperfektionslasten,
Erdbebenlasten und Labilitätszahlen dar. |
|
|
|
|
|
|
Imperfektionslasten können
automatisch ermittelt werden |
|
|
Unter der Voraussetzung annähernd
konstanter Massenbelegung oberhalb des zu bemessenden
Geschosses können die Imperfektionslasten automatisch
vom Programm ermittelt werden. |
Hierzu müssen die Schiefstellungen
in x- und y-Richtung vorgegeben werden. |
Die Kombination, aus der die lotrechte
Last ermittelt wird, kann vorgegeben werden. |
Es ergeben sich vier Lastfälle
für die Schiefstellungen nach links,
nach rechts, nach hinten und
nach vorne, die bei der Überlagerung wahlweise
alternativ oder additiv berücksichtigt werden. |
|
|
|
|
|
|
Erdbebenlasten können automatisch
ermittelt werden |
|
|
Unter der Voraussetzung annähernd
konstanter Massenbelegung und Steifigkeitsverteilung
über die
Höhe des Bauwerks können die Ersatzlasten
aus Erdbeben automatisch ermittelt werden. |
Hierzu wird das vereinfachte Antwortspektrenverfahren
angewendet. |

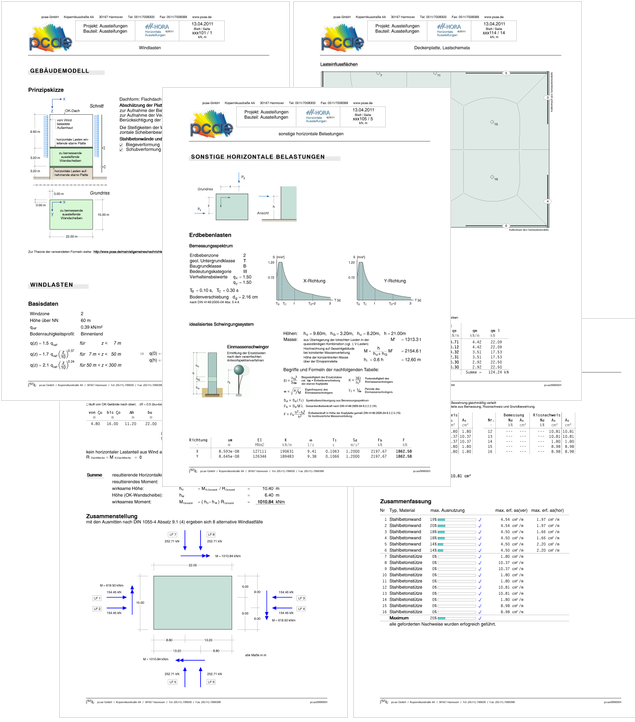

Zunächst wird das zugrunde liegende
Antwortspektrum gemäß DIN 4149:2005 ermittelt
(vgl. Abb.). |
|
|
|
Mit Hilfe der Gesamtmasse M, der Biegesteifigkeiten
EI sowie der Höhe der Masse über der Einspannstelle
kann die Eigenfrequenz des Einmassenschwingers ermittelt
werden. |
Diese Eingangswerte können automatisch
vom Programm bestimmt oder vom Benutzer vorgegeben
werden. |
Aus der Frequenz lässt sich die
Schwingungsperiode, die Spektralbeschleunigung,
die Gesamterdbebenkraft und letztlich die Erdbebenkraft
in Höhe der Kopfplatte bestimmen. |
|
|
|
Die Berücksichtigung der Torsionswirkung
erfolgt in nach den Regeln der DIN 4149:2005-04,
6.2.2.4.2 (11). |
Hiernach sind für die horizontal
angreifenden Erdbebenkräfte jeweils zwei Ausmitten
für die x- und
y-Richtungen vorzusehen. |
Die Ausmitten setzen sich zusammen
aus der tatsächlichen Exzentrizität, der
zufälligen Exzentrizität
und der zusätzlichen Exzentrizität, die
gemäß Bild 5 (DIN 4149:2005-04) anzusetzen
sind. |
Die Kombination der Horizontalkomponenten
der Erdbebeneinwirkung erfolgt n. DIN 4149:2005-04,
6.2.4.1 (3). |
Unter Berücksichtigung der unterschiedlichen
Lastangriffspunkte zur Berücksichtigung der
Torsionswirkung sowie dem alternierenden Vorzeichen
der Erdbebenlasten ergeben sich folgende 32 Kombinationen, |
|
|
|
die als alternative Lastfälle
automatisch erzeugt und in der Erdbebenbemessungssituation
berücksichtigt werden. |
|
|
|
|
Lagerreaktionen werden ermittelt
und ausgegeben |
|
|
Zur Weiterleitung können die
Kräfte an der Unterkante der Wände in
der Druckliste ausgegeben werden. |
Die Ausgabe erfolgt einwirkungsweise
(auf charakteristischem Niveau) und/oder faktorisiert
in einer der vorliegenden Bemessungssituationen. |
|
|
|
|
|
|
Labilitätszahlen werden ermittelt |
|
|
Der Nachweis der Unverschieblichkeit
n. DIN 1045-1/EC2 mit Hilfe der Labilitätszahlen
kann geführt werden. |
Eine hinreichend konstante Massenbelegung
und Steifigkeit über die Höhe des Bauwerks
wird vorausgesetzt. |
Beim Nachweis der Translationssteifigkeit
wie auch der Rotationssteifigkeit wird auf die programmintern
berechneten Massen und Steifigkeiten zurückgegriffen. |
|
|
|
|
|
|
Stahlbetonnachweise können
wahlweise nach DIN 1045-1 oder Eurocode 2 geführt
werden |
|
|
|
Für die Nachweise
nach Eurocode kann auf die Eurocode-Standardparameter
oder ein benutzerdefiniertes nationales
Anwendungsdokument zurückgegriffen
werden. |
|
|
|
|
|
|
|
|
