Das Programm führt den Tragsicherheitsnachweis
für durch Biegemomente und Normalkräfte beanspruchte
Stäbe
gemäß DIN 18800, Teil 2, Element 308 und 309. |
|
|

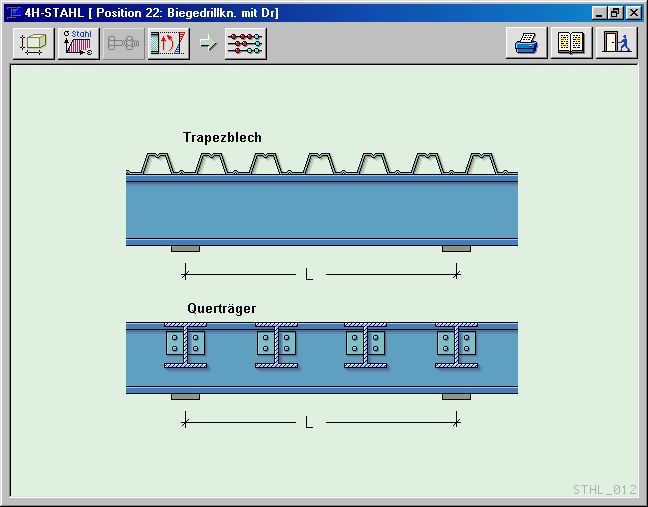

die Stabilisierung der Träger kann
durch Trapezbleche oder Querträger erfolgen |
|
|
das Programm überprüft, ob die vorhandene
Schubsteifigkeit und die wirksame Drehbettung der Aussteifungselemente
ausreichen, um den Träger zu stabilisieren. |
Ist dies nicht der Fall, wird in einem weiteren Nachweisschritt
ein ideelles Torsionsträgheitsmoment
für den Träger errechnet. |
Hierbei wird das Torsionsträgheitsmoment des Trägers
um einen Anteil aus der Drehbettung und aus der Schubsteifigkeit
der Aussteifungskonstruktion vergrößert. |

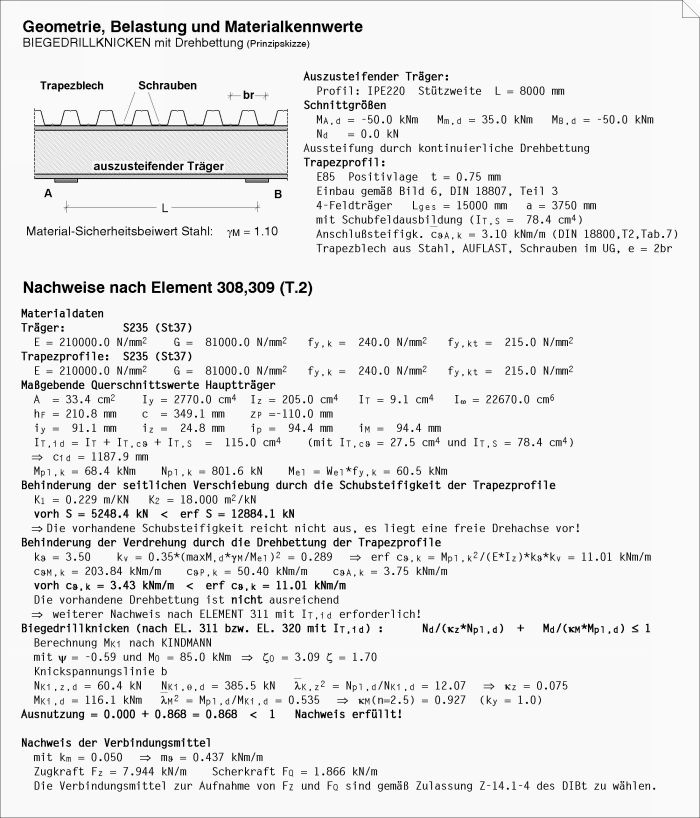

Mit diesem Wert wird dann ein Nachweis nach Element
311 bzw. Element 320 geführt. |
|
|
die Aussteifung von Dachträgern durch Trapezprofile
ist besonders wirtschaftlich, da diese ja als Dachhaut
ohnehin vorhanden sind und somit eine doppelte Aufgabe
erfüllen |
|
|
da das Programm die Möglichkeit bietet, den Werkstoff
für Träger und Trapezprofil getrennt festzulegen,
können hier neben Stahltrapezprofilen z.B. auch Dacheindeckungen
aus Aluminium oder anderen Werkstoffen vorgesehen werden |
|
|
|
|
|
|
|
|
|
