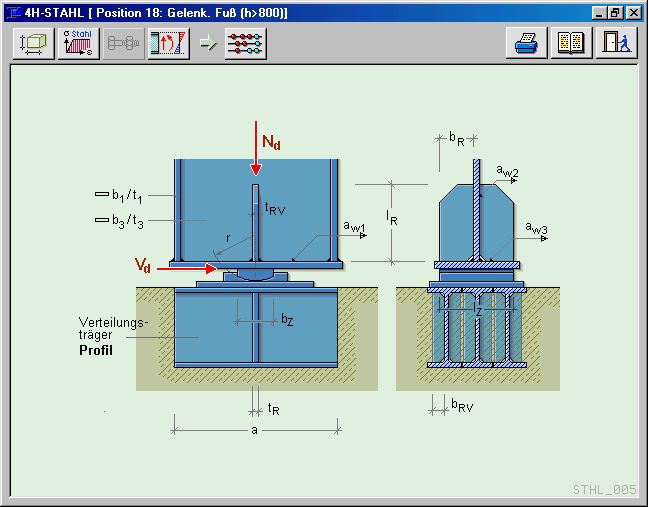

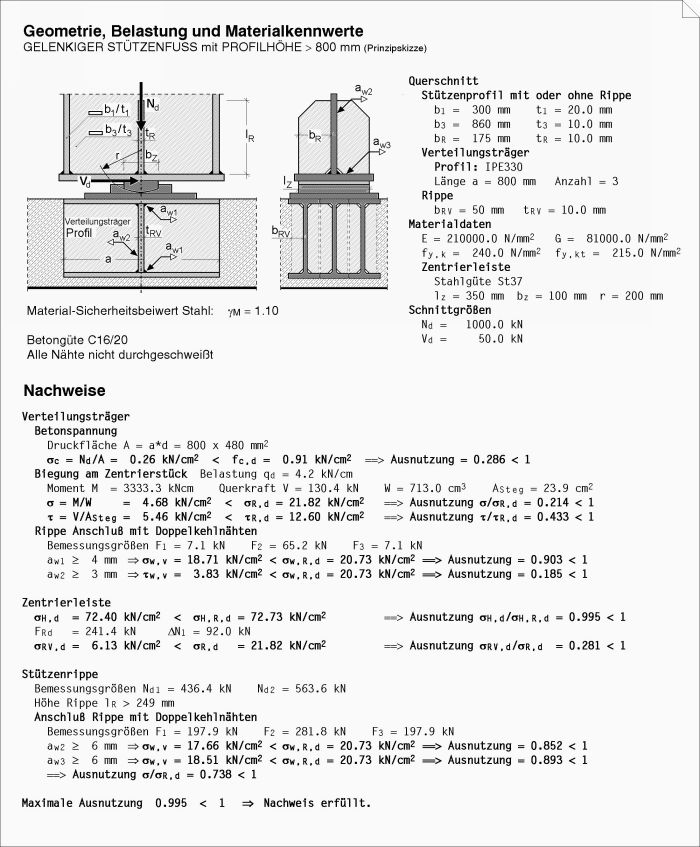

Das Programm führt die erforderlichen Tragfähigkeitsnachweise
für einen gelenkig gelagerten Stützenfuß. |
|
|
das Stützenprofil ist mit einer Fußplatte
versehen, die durch beidseitig am Steg angeschweißte
Rippen
ausgesteift wird |
|
|
die Stützenlast wird über eine Zentrierleiste
auf im Fundament einbetonierte Verteilungsträger
weitergeleitet |
|
|
als Stützenprofil können I-förmige Blechprofile
eingesetzt werden, die über die Eingabe von Breite
und Dicke
ihrer Flansch- und Stegbleche definiert werden |
|
|
die Gelenkwirkung der Konstruktion ergibt sich aufgrund
der schmalen abgerundeten Form der Zentrierleiste,
die zum Abtrag großer Vertikallasten geeignet ist.
Horizontallasten können nicht übertragen werden |
|
|
|
|
|
|
|
|
|
