Unter "Status" wird angezeigt, ob ein Bauteil zur Bearbeitung bereit ist oder sich gerade an einem anderen Schreibtisch in Bearbeitung befindet ( Status: gesperrt). Ist der Status einer externen Bauteildatei "bereit", so kann via Double-Click das bereits bekannte Fenster zur Bauteilbearbeitung aufgerufen werden. |

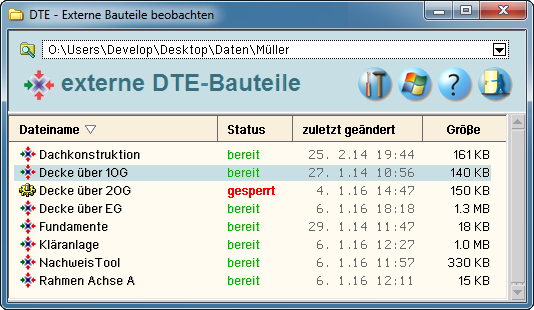

Externe Bauteile beobachten Ein neues Werkzeug stellt sich vor Mit DTE Version 4.00 wurden die externen Bauteile eingeführt (siehe weiter unten). Diese erfreuen sich in diversen Ing.-Büros hoher Beliebtheit, erlauben sie doch ein einfaches Bearbeiten der Bauteile im Team, ohne dabei den Schreibtisch wechseln zu müssen. Hierbei werden die Bauteile meist in projektbezogenen Windowsverzeichnissen gespeichert. Mit dem hier vorgestellten Werkzeug, das am rechten Rand des DTE-Fensters seine Dienste anbietet, kann ein solches Windowsverzeichnis geöffnet und eingesehen werden. |
Der Fensterinhalt wird im Sekundentakt aktualisiert, sodass stets der gegenwärtige Zustand des Verzeichnisses angezeigt wird,
egal ob Arbeiten begonnen oder beendet, neue Bauteile hinzugefügt, gelöscht oder umbenannt werden. Liebe Grüße an ein Ingenieurbüro in Leutershausen, das die Anregung zu diesem Werkzeug gab. |

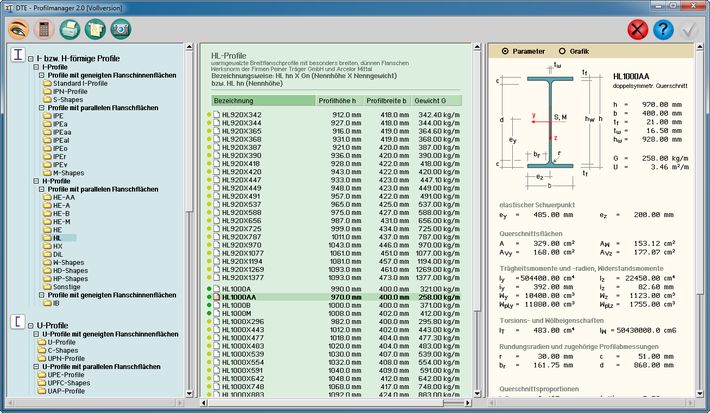

Profilmanager komplett neu Der Profilmanager 2.0 ist ein komplett neu erstelltes Programm, mit dem Stahlbauprofile in übersichtlicher Form aus über 5300 Profilen ausgewählt können. |
Alle wesentlichen Kennwerte (inkl. Normenbezug, Hersteller, Verfügbarkeit) werden dargestellt. Der Zugriff
als Nachschlagewerk befindet sich wie gewohnt in der Schreibtischschublade. |
Da der Profilmanager auch als Auswahlmedium für viele 4H-Rechenprogramme dient, werden die Programme suksessive an den neuen Profilmanager 2.0 angepasst. Der Profilmanager gehört zum DTE-System und wird in der Basisversion kostenfrei ausgeliefert. Die Vollversion, die für einen geringfügigen Preis erworben werden kann, bietet folgende Zusatzmöglichkeiten: |
Für das ausgewählte Profil werden zusätzliche Informationen bereitgestellt, wie etwa c/t-Verhältnisse, Knicklinienzuordnung, Bemessungswerte der Vorkrümmung ff. | |
Die Informationen zu einem Profil können auf dem Drucker ausgegeben werden | |

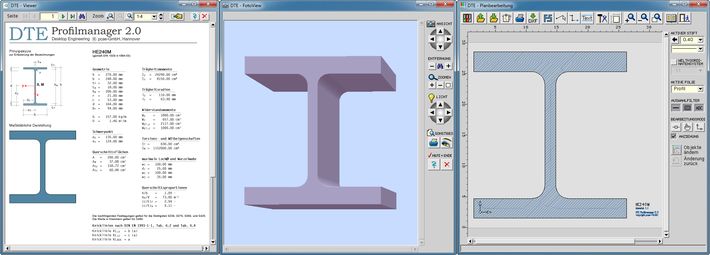

Aufruf des Planerstellungsmodul mit maßstäblicher Darstellung | |
3D-Visualisierung in FotoView |

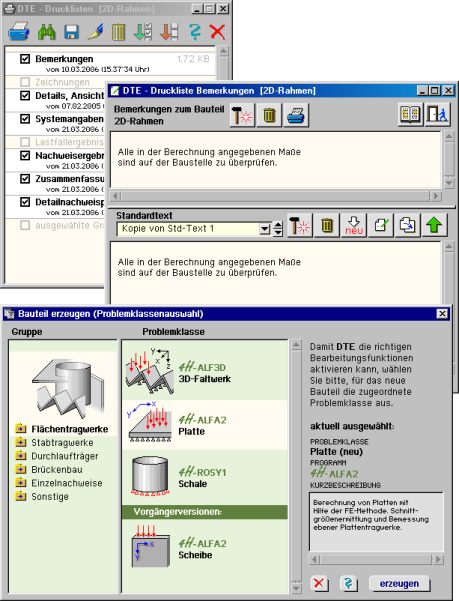

Vorlagenverwaltung Benutzerdefinierte Prototypen DTE bietet ab sofort die Möglichkeit an, Bauteile als benutzer- definierte Vorlagen mit schreibtischweiten Zugriff zu speichern. Jedesmal, wenn ein Bauteil erzeugt wird, kann die einmal gespeicherte Vorlage vom Typ der aktuell ausgewählten |
Problemklasse geladen und dem Bauteil zugeordnet werden. Dasselbe gilt für die Positionen der Detailnachweisverwaltung. Immer dann, wenn mehrere Bauteile mit ähnlichen Strukturen und zumindestens teilweise deckungsgleichen Einstellungen bearbeitet werden müssen, kann dieser Mechanismus mit Vorteil genutzt werden. Im zweiten Register bietet pcae auf die selbe Art und Weise Beispieldatensätze an. Diese liegen auf dem pcae-Internet- server und können via Mausklick geladen werden. |
Die Möglichkeit, pcae-Beispieldatensätze vom pcae-Server zu laden ersetzt die frühere Vorgehensweise, bei der sich die Bauteildatensätze auf der Installations-CD befanden. Diese wird bereits seit geraumer Zeit nicht mehr angeboten. Wir bitten um Verständnis, wenn das Angebot an Bauteilen aktuell noch etwas beschränkt ist. Der Bereich befindet sich noch in der Aufbauphase. |
Schnittgrößenimport / -export Nie wieder Zahlenkolonnen eintippen ... Die Idee: Die schnittgrößenberechnenden Programme (4H-FRAP, 4H-NISI, 4H-ALFA ...) liefern alle berechneten Schnittgrößen (lastfallweise charakteristisch wie auch faktorisiert entsprechend der gegebenen Extremalbildungen und Lastkollektive) in vom Anwender definierten Kontroll- punkten. Diesen Vorgang nennen wir "Export". Alle Programme, die Schnittgrößen als Eingangswerte benötigen, können diese importieren. Es sind dies in der Regel die Programme in der Detailnachweisverwaltung wie "Trägerstoß", "Stützenfuß", "Rahmenecke" etc. |
Zur Unterstützung dieser Idee ist in DTE ein neues Dienstprogramm integriert, mit dem exportierte Schnittgrößen in übersichtlicher Form zur Auswahl angeboten werden. Dieses tritt stets dann in Erscheinung, wenn ein Rechenmodul den Schnittgrößenimport anfordert. Achten Sie bei den entsprechenden 4H-Programmen auf das oben rechts dargestellte Symbol. |
Dasselbe Symbol wird auch von einem neuen Werkzeug in der Schublade angeboten. Hiermit können exportierte Schnittgrößen ausgewählt und wahlweise auf dem Drucker ausgegeben, oder in eine Text- bzw. Exceldatei geschrieben werden. |
4H-FRAP in der Version (12/2014) wird das erste Programm sein, dass den Schnittgrößenexport über die Definition von Kontrollpunkten anbietet. Weitere Programme werden folgen. |
|
externe Bauteile Ordnung und Teamwork Ab Version 4.00 unterstützt DTE die Definition von externen Bauteilen. Wird ein lokales Bauteil in ein externes Bauteil umgewandelt, so werden alle zum Bauteil gehörenden Dateien in eine vom Benutzer frei wählbare Datei außerhalb des DTE-Systems in Form eines komprimierten Archivs kopiert und auf dem DTE-Schreibtisch gelöscht. Unter DTE erscheint sodann das nebenstehend dargestellte Symbol, das für einen Link auf das externe Bauteilarchiv steht. Diese Vorgehensweise bietet folgende Vorteile: Die Speicherung der zum Bauteil gehörenden Daten kann einer firmenintern vorgegebenen, oftmals projektbezogenen Speicher- philosophie folgen, die häufig automatisch ablaufenden Sicherungs- vorgängen unterliegt. Oftmals wird ein zentraler Server hierzu genutzt. Der Anwender allein legt fest, an welcher Stelle die Orginaldaten des Bauteils gespeichert werden. Auch andere Schreibtische unter DTE können sich mit einem Link auf ein einmal erzeugtes, externes Bauteil versorgen. Dies ermöglicht die Bearbeitung eines Bauteils im Team, ohne dass der einzelne Mitarbeiter hierfür seinen Schreibtisch verlassen muss. DTE® sorgt hierbei dafür, dass das Bauteil stets nur an einem Schreibtisch bearbeitet werden kann. Erfährt das Symbol eines externen Bauteils einen Double-Click, so wird ein Programm gestartet, das das Bauteilarchiv entpackt und alle problemspezifischen Bearbeitungsfunktionen (wie von DTE bekannt) zur Verfügung stellt. Von einem externen Bauteil kann auch eine lokale Kopie erzeugt werden. Klicken Sie hierzu das externe Bauteilsymbol an und bemühen Sie die kontextsensitive Funktion "lokale Kopie erzeugen". Dies kann zur temporären Untersuchung von Varianten nützlich sein. |

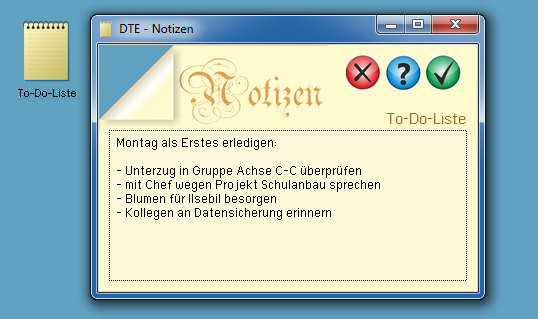

Notizen Zur Erinnerung Notizen dienen dazu, wichtige Dinge festzuhalten, an die man sich zu einem späteren Zeitpunkt wieder erinnern möchte. Sie können z. B. Adressen und Telefon- nummern von Projektbeteilig- ten, To-Do-Listen mit Aktionen, die noch zu erledigen sind u. v. m. ent- halten. Notizen können an beliebiger Stelle auf dem Schreibtisch oder in den Projektordnern eingefügt werden. Via Double-Click kann der Text der Notiz in einem Fenster eingesehen und bearbeitet werden. Neue Symbole Look and Feel Die Bauteil-Icons in der Schublade wurden grafisch überarbeitet und passen sich nun besser den Windows-Icons an. DTE-Messenger Zur Kommunikation Ein neues Schubladenwerk- zeug stellt sich vor: Mit Hilfe des DTE-Messengers kann in Netzwerken ein Kommunika- tionsfenster zwischen unter- schiedlichen Schreibtischen aufgebaut werden. Hierin können nach Belieben Meldungen und Nachrichten ausgetauscht werden (um nicht das neudeutsche Wort "chatten" zu benutzen), ohne dabei seinen Arbeitsplatz verlassen zu müssen. Neue Einstellmöglichkeiten Abfragen sind lästig Im Konfigurations-Werkzeug kann nun festgelegt werden, wie sich der Datentransfer zwischen Schreibtisch und Ablage sowie USB-Stick verhalten soll. Unterschieden wird hier jeweils zwischen "verschieben", "kopieren" und "nachfragen". Des weiteren kann hier die DTE-Start-Animation abgeschaltet werden, die insbesondere bei Terminal-Servern leider extrem viel Zeit benötigt. Wir wünschen viel Spaß mit der aktuellen DTE-Version! |
neue Startanimation Die neue Startanimation sorgt nicht nur für schönes Wetter, sondern zeigt auch die einzelnen Schritte des "Hochfahrens" an. Dies ist besonders hilfreich, wenn es mal nicht so läuft wie es laufen sollte. Denn wenn das Programm hängt, kann man bei der Hotline gleich sagen wo es hängt. Und das hilft immens bei der Fehlerbeseitigung. |
Die nationalen Anhänge der Eurocodes Bauen - in ganz Europa Eurocode ist eine europäische Norm, die in den CEN-Mitgliedsländern (CEN=Comité Européen de Normalisation) der EU durch einen
sogenannten nationalen Anhang verbindlich eingeführt wird. Eurocode erlaubt den Mitgliedsländern 1) in den nationalen Anhängen
bestimmte Parameter, die in den Eurocodes als Empfehlungen ausgewiesen sind, verbindlich zu überschreiben (NDP: national
determined parameters, national festzulegende Parameter). Darüber hinaus kann ein nationaler Anhang ergänzende, nicht
widersprechende Angaben zur Anwendung der Eurocodes enthalten (NCI: noncontradictory complementary information). pcae möchte seinen Kunden ermöglichen, statische Berechnungen für Bauwerke in allen CEN-Mitgliedsländern Europas zu erstellen.
Die vollständige Einführung von Eurocode bietet hierzu eine hervorragende Chance. Allein die Parameter der nationalen Anhänge
der teilnehmenden Staaten müssen in die Software eingepflegt werden. pcae bietet hierzu mit der vorliegenden DTE-Version ein Werkzeug an, mit dem sogenannte
nationale Anwendungsdokumente (NADs) verwaltet werden. Ein NAD enthält hierbei die für die Gesamtheit der 4H-Rechenprogramme zum Führen der
normenkonformen Eurocode-Nachweise erforderliche Untermenge an Parametern eines nationalen Anhangs. Das Werkzeug kann aus der DTE®-Schublade
heraus aufgerufen werden - wie auch von allen 4H-Programmen, die Eurocodenachweise anbieten. |
pcae liefert prinzipiell zwei geschützte NADs mit aus: Das eine enthält die Empfehlungen des Original-Eurocodes und heisst "EC-Standardparameter". Das andere enthält die Festlegungen in den deutschen nationalen Anhängen und heisst dementsprechend "Deutschland". Letzteres ist bei Bauwerken in Deutschland anzuwenden. Das hier vorgestellte Werkzeug ermöglicht dem Benutzer, weitere nationale Anwendungsdokumente anzulegen, wie sie hier in der o.a. Abbildung beispielhaft mit "Spanien" und "Frankreich" dargestellt sind. Nach Festlegung der Parameter gemäß der entsprechenden nationalen Anhänge der Länder können die pcae-Programme in diesen Ländern uneingeschränkt angewandt werden. Allein ein Verweis in den 4H-Programmen auf das spezielle NAD stellt sicher, dass die lokalen Eigenarten des Landes berücksichtigt werden. 1) die CEN-Mitgliedstaaten sind: Belgien, Bulgarien, Dänemark, Deutschland, Estland, Finnland, Frankreich, Griechenland, Irland, Island, Italien, Lettland, Litauen, Luxemburg, Malta, die Niederlande, Norwegen, Österreich, Polen, Portugal, Rumänien, Schweden, die Schweiz, die Slowakei, Slowenien, Spanien, die Tschechischen Republik, Ungarn, das vereinigte Königreich und Zypern. |

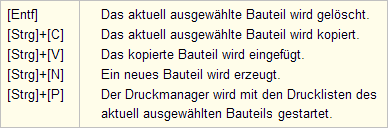

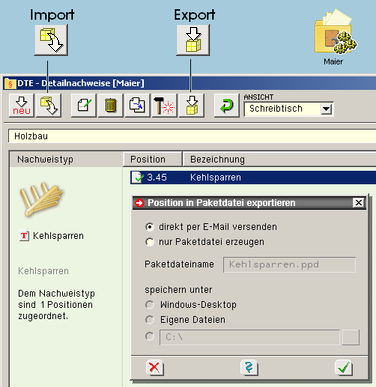

(oder höher) Paketdienst noch schneller, noch einfacher Suffix: Paketdienstdateien bekommen ab sofort den Dateinamenzusatz ".ppd" (pcae-paketdatei). Dies erleichtert das Auffinden durch Setzen entsprechender Dateinamenfilter in den Explorern erheblich. Shortcut: Um die Eingabedaten zum aktuell ausge- wählten Bauteil ganz schnell per E-Mail zu versenden, drücken Sie [Strg]+[Q] auf der Tastatur und Sie sind nur noch einen Mausklick von ihrem Vorhaben entfernt. Detailnachweise: Ab sofort können auch einzelne Positionen aus dem Werkzeug "Detailnachweise" in Paketdateien exportiert bzw. importiert werden. Entsprechend der nebenstehenden Abbildung wurden hierzu zwei neue Buttons in die Oberfläche integriert. |
DTE-Explorer Dateien stressfrei auswählen Mitunter müssen aus dem DTE-System heraus externe Dateien geöffnet werden. Standardmäßig wird hierbei ein von Windows zur Verfügung gestelltes Werkzeug benutzt, um die Dateien auszuwählen. Da unter bestimmten Windows-Konfigurationen dieses Werkzeug zu unkontrollierten Pro- grammabbrüchen führt, bietet DTE mit dem DTE-Explorer nun eine alternative Lösung an. Testen Sie ihn - und arbeiten Sie ab sofort mit ihrem Lieblings- explorer. Denn hier haben Sie die Wahl: Schreibtischschublade öffnen → Konfigurationswerkzeug aktivieren → auf "Einstellungen" klicken → |

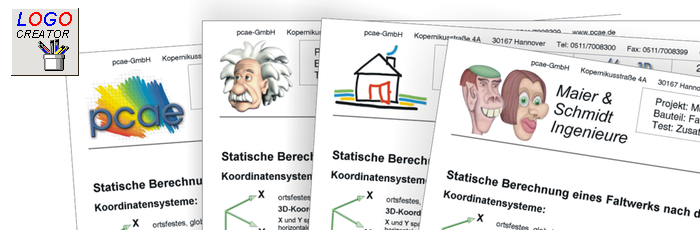

Last not Least sei an dieser Stelle noch darauf hingewiesen, dass seit DTE Version 3.33 der LogoCreator seine
Dienste zur Verfügung stellt. Mit seiner Hilfe können nahezu alle beliebigen Computergrafiken als Firmenlogo
für die Druckausgabe im pcae-Still eingebunden werden. Der LogoCreator befindet sich in der Schublade
des DTE-Schreibtisches. |

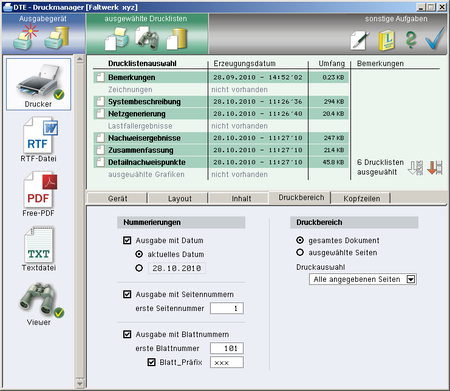

Der DTE-Druckmanager komplett überarbeitet Der neue DTE-Druckmanager ist ab sofort die zentrale Instanz zur Verwaltung, Einsichtnahme und Ausgabe der bauteil- bzw. werkzeugspezifischen Drucklisten. Ausgewählte Drucklisten können auf beliebig vielen, vom Benutzer eingerichteten Ausgabegeräten ausgegeben werden. Ausgabegeräte können unter Windows installierte Drucker - aber auch Medien wie etwa "RTF-Datei"*) oder "Textdatei" sein, die bestimmte Filterprogramme erfordern. Den Ausgabegeräten sind Eigenschaften zugeordnet, die das Layout der Ausgabe beeinflussen. So kann es durchaus sinnvoll sein, denselben Windows-Drucker mehrmals mit unterschiedlichen Eigenschaften (Kopfzeilen, Firmenlogo, Schrifttyp ...) einzurichten. Weiterhin bietet der DTE-Druckmanager ein Werzeug zur Erzeugung und Bearbeitung von Übersetzungsdateien zur fremdsprachlichen Ausgabe an. Der Druckmanager enthält viele weitere Verbesserungen - am besten gleich nach der Installation in's Hilfe-Manual schauen. *) Die Benutzung des RTF-Filters ist kostenpflichtig. Shortcuts für die ganz Schnellen Einige DTE-Funktionen können jetzt über Tastenkürzel (Shortcuts) aufgerufen bzw. eingeleitet werden. Näheres siehe nebenstehende Tabelle. Desweiteren kann der Name eines Bauteils sehr schnell geändert werden, in dem ein Double-Click über dem Bauteilnamen (direkt unter dem Bauteilsymbol) durchgeführt wird. Mülleimer damit nichts mehr verloren geht Wem ist es nicht schon passiert, ein Bauteil oder gar einen ganzen Ordner aus Versehen zu löschen. Es erfolgt zwar eine absichernde Nachfrage, aber wird diese mit "ja" beantwortert, so galt: gelöscht ist gelöscht. Ab der vorliegenden Version werden die Eingabedaten gelöschter Bauteile im DTE-Mülleimer für einen gewissen Zeitraum zwischengelagert. Versehentliche Löschaktionen können durch die Aktionen "Ablage öffnen → Mülleimerregister aktivieren → Bauteil auf den Schreibtisch zurückziehen" rückgängig gemacht werden. Dies gilt zumindestens für die zeitintensive Kategorie der Eingabedaten. USB-Stick Bauteile transportieren Sie wollen nach Büroschluss schnell noch ein paar Bauteile mit nach Hause nehmen, um sie dort weiter zu bearbeiten? Bisher ging dies nur etwas aufwändig über die Sicherungsmedien. Jetzt bietet Ihnen DTE die Möglichkeit, Bauteile direkt mit der Maus auf den USB-Stick zu verschieben. Hierzu dient das in der Ablage angebotene Register "USB-Stick". Dieser Bereich reagiert genau wie die klassische Ablage, jedoch werden die zum Bauteil gehörenden Daten in ein vorgebbares Verzeichnis (üblicherweise die Adresse des USB-Sticks) kopiert. Zu Hause können sie einfach wieder zurückgeschoben werden. Info-Fähnchen für die schnelle Orientierung Wenn von demselben Bauteil mehrere Kopien erstellt wurden, die sich nur durch geringfügige Änderungen von einander unterscheiden, so kann man schon mal durcheinander kommen. Um schnell an die wichtigen Informationen zu gelangen, muss nun nur der Mauszeiger für einen kurzen Augenblick über das Bauteilsymbol gehalten werden. Es werden sodann alle wichtigen Informationen zum Bauteil dargestellt. Die Angaben zur Variantenbeschreibung kann unter Bauteilbezeichnung angegeben werden. Führen Sie hierzu einen Double-Click über dem Bauteilnamen aus. |

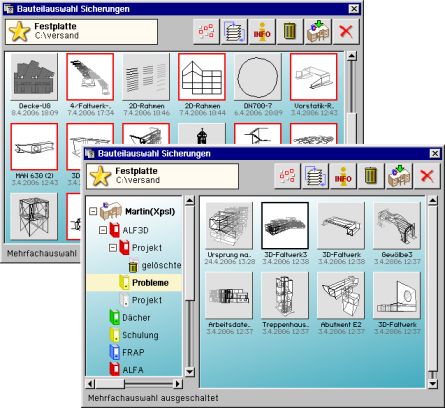

Sicherungspfade schneller und universeller Das alte Konzept der Sicherungsmedien, die in der Schublade des Schreibtisches verwaltet wurden, wird aufgegeben. Dafür können die Sicherungspfade dort wo sie benötigt werden - beim Sichern und Laden von Datenkategorien - definiert und gespeichert werden. Falls gewünscht, hilft ein Explorer beim Aufsuchen des Verzeichnisses. Jedem gespeicherten Pfad kann eine beliebige Bezeichnung und ein freiwählbares Symbol zugeordnet werden. Auch Netzwerkadressen (beginnend mit "\\") können verwendet werden. Die Anzahl der gespeicherten Sicherungspfade ist unbegrenzt. Die alten Sicherungsmedien werden automatisch in die neue Organisation übernommen. DTE merkt sich den zuletzt verwendeten Sicherungspfad und bietet ihn beim nächsten Aufruf automatisch als Voreinstellung an. Sicherungen laden Sortiervorgaben und Mehrfachauswahl Das Fenster zur Auswahl der gesicherten Bauteile verfügt nun über einen Scrollbalken, so dass das seitenweise Blättern entfällt. Die Bauteilsymbole werden in einer wählbaren Sortierreihenfolge dargestellt: alphabetisch, nach Sicherungsdatum oder nach Ordnerstruktur. Im letzten Fall werden nur die Bauteile des in einem separaten Baumfensters ausgewählten Ordners angezeigt. Bisher konnten Dank des Mehrfachauswahlmodus zwar mehrere Bauteile gleichzeitig gesichert werden, das Zurückladen funktionierte jedoch immer nur Bauteil für Bauteil. Um diesen Misstand zu beseitigen, verfügt das Fenster zur Verwaltung der Sicherungen ebenfalls über den Mehrfachauswahlmodus. Hiermit können alle (oder eine bestimmte Auswahl der) auf einem bestimmten Sicherungspfad gesicherten Bauteile mit einem Buttonklick auf den Desktop geladen werden. externe Links Zugriff auf externe Projektdaten DTE versteht sich als Werkzeug zur Verwaltung von Projekten und Bauteilen. Zu einem Projekt gehören in der Regel auch Daten, die nicht direkt von DTE oder den 4H-Programmen bearbeitet werden können. Als Beispiel seien Korrespondenzen mit Bauherrn und Architekt (zB. Worddoku- mente), Konstruktionspläne des CAD-Systems, Bilder im JPG-Format und sonstige Dateien im XLS-, PDF- oder HTML-Format genannt. Die "erzeuge-Bauteil-Funktion" bietet nun in der Gruppe "sonstige" einen Link auf ein externes Verzeichnis an. Nach Erzeugung kann diesem Pseudo-Bauteil ein Verweis auf ein bestimmtes Windows-Verzeichnis zugeordnet werden. Erfährt dieses Symbol einen Double-Click, so öffnet sich ein Windows-Explorer-Fenster, um die oben diskutierten Dateien anzuzeigen. |
|

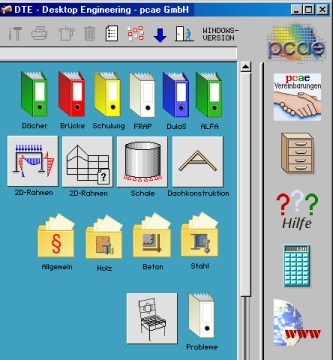

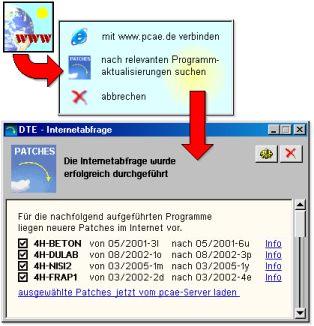

neues Layout Look and Feel good Um Ordner und Detailnachweise besser von den eigentlichen Bauteilsymbolen unterscheiden zu können, wurde das Layout von DTE geändert und der Darstellung der Windows-Icons angepasst. Ebenfalls erscheinen die Werkzeuge in der Werkzeugleiste im neuen Gewande. Einen ersten Eindruck vermittelt die nebenstehende Abbildung. Internetabfrage Immer auf dem neuesten Stand In der Werkzeugleiste befindet sich ein neues Werkzeug mit der Aufschrift www. Hiermit können Sie sich bequem mit der pcae-Homepage verbinden - oder nach für Sie relevanten Programmaktualisierungen (Patches) suchen lassen. Dabei wird die aktuelle Patchliste vom pcae-Server heruntergeladen und mit der aktuellen Installation auf dem Rechner verglichen. Ergibt sich nach diesem Vergleich die Notwendigkeit einer Aktualisierung, so erfolgt eine entsprechende Meldung (siehe Abbildung). Mit diesem Werkzeug können die erforderlichen Patches auf Wunsch auch gleich heruntergeladen werden. Das einzige, was Sie noch tun müssen ist die Patch-programme per Double-Click zu aktivieren, um wieder auf dem neuesten Stand zu sein. Die Internetabfrage kann auch automatisiert werden, sodass grundsätzlich beim Start von DTE nach neuen Patches gesucht wird. Voraussetzung für das Gelingen dieser Aktionen ist natürlich, dass Sie mit dem Rechner, auf dem DTE installiert ist, "online" mit dem Internet verbunden sind. Problemklassenauswahl Übersicht behalten Wenn viele 4H-Programme (und somit viele Problemklassen) unter DTE installiert sind, konnte es bei der Erzeugung eines neuen Bauteils oder beim Umschalten der Problemklasse eines bestehenden Bauteils in der Auswahlliste schon mal etwas unübersichtlich werden. Wenn zusätzlich ältere und neuere Versionen parallel installiert waren musste man schon genau hinsehen, um auf Anhieb die richtige Problemklasse auszuwählen. Um hier Abhilfe zu schaffen, werden Problemklassen jetzt gruppenweise zur Auswahl angeboten und Vorgängerversionen separat aufgeführt (siehe nebenstehende Abbildung). Aufräumarbeiten eine Aufgabe - ein Werkzeug Die Verwaltung der Drucklisten wie auch die Bearbeitung der speziellen Druckliste "Bemerkungen" wird ab sofort nur noch von jeweils einem zentralen Werkzeug realisiert. Egal, ob sie diese Funktionen direkt aus DTE oder aus einem der grafischen Eingabemodule aufrufen. Dies entschlackt das DTE-System und vereinfacht den Bearbeitungsprozess. Jetzt herunterladen Der Patch zu DTE ist ab sofort im Patch-Bereich unserere Homepage verfügbar. Viel Spaß damit! |
|
